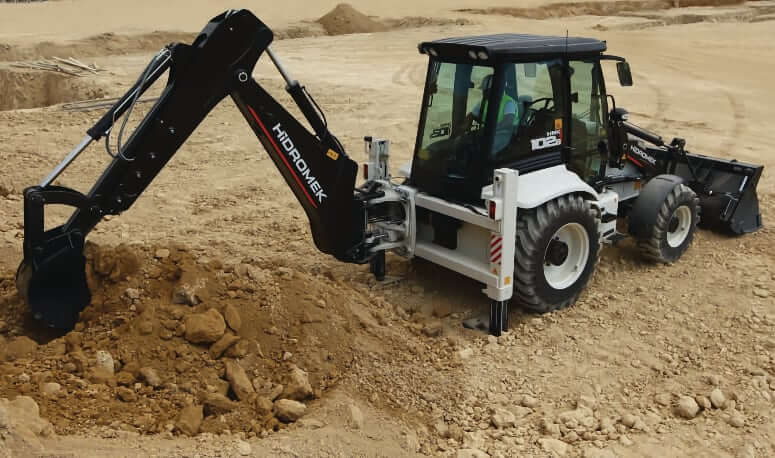

Технические характеристики

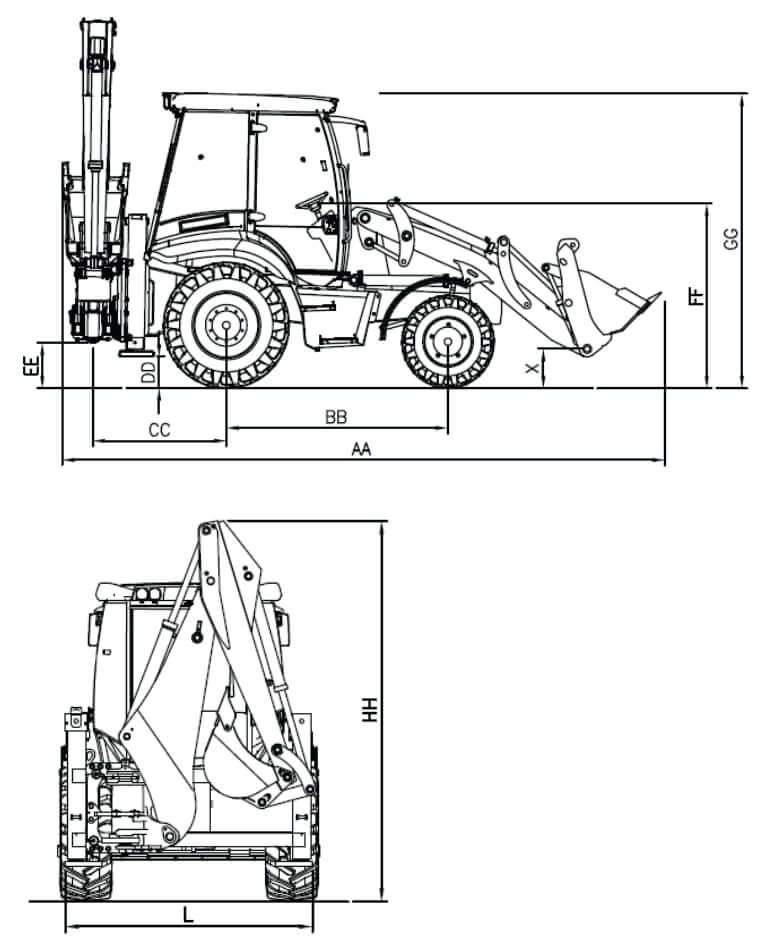

Размеры и габариты
| AA. Общая длина | 6050 мм |
| BB. Колесная база | 2208 мм |
| CC. Расстояние между центром задней оси и кареткой | 1336 мм |
| DD. Расстояние между аутригером и землей | 402 мм |
| EE. Расстояние от задней оси до земли | 537 мм |
| FF. Расстояние от центра руля до земли | 2050 мм |
| GG. Высота до верха кабины с ROPS | 2990 мм |
| HH. Транспортировочная высота HMK 102B Maestro | 3593 мм |

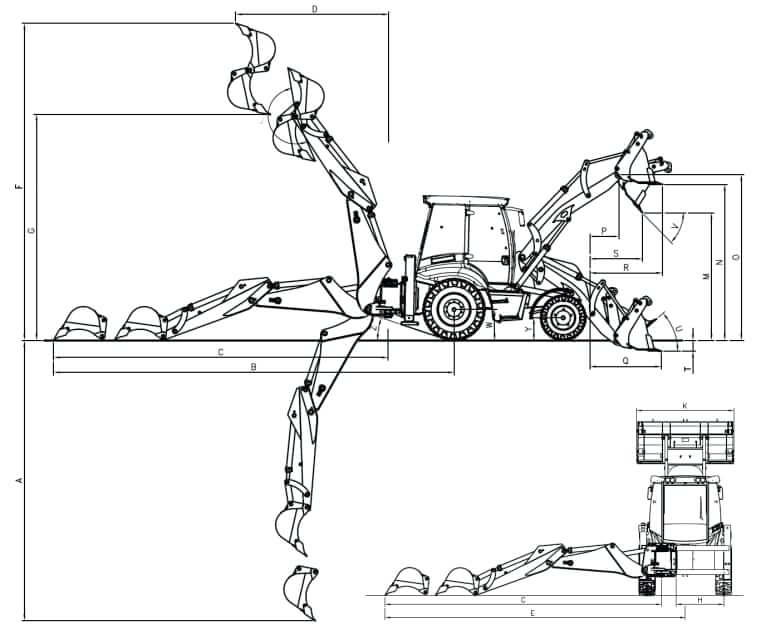

Экскаваторное оборудование
| Рукоять HMK 102B Maestro | СТД | Телескоп (вытянута) | Телескоп (втянута) |
|---|---|---|---|
| A. Макс. глубина копания | 4294 мм | 5627 мм | 4409 мм |
| B. Макс. вылет по уровню земли от центра задних колёс | 6934 мм | 8183 мм | 7033 мм |
| C. Макс. вылет по уровню земли от оси каретки | 5596 мм | 6845 мм | 5695 мм |
| D. Макс. вылет при погрузке | 2072 мм | 3106 мм | 2259 мм |
| E. Макс. вылет по уровню земли от оси машины | 6206 мм | 7456 мм | 6307 мм |
| F. Макс. рабочая высота | 5672 мм | 6611 мм | 5730 мм |
| G. Макс. высота погрузки | 3762 мм | 4735.5 мм | 3854 мм |
| H. Смещение каретки | 1187 мм | 1187 мм | 1187 мм |
| J. Угол поворота ковша | 193.5° | 187° | 187° |
| Вырывное усилие ковша | 55.3 кН | 54.6 кН | 54.6 кН |
| Вырывное усилие рукояти | 31.9 кН | 33.2 кН | 23.8 кН |
| Г/п на полном вылете без ковша | 1474 кг | 1328 кг | 741 кг |

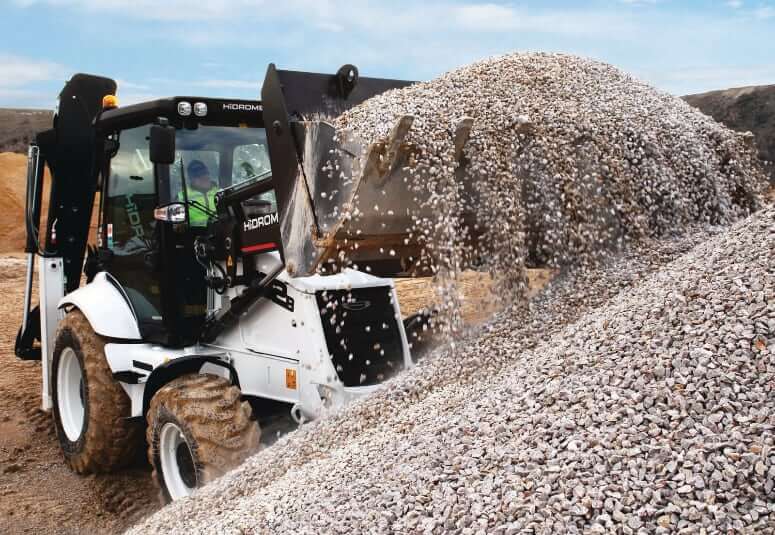

Фронтальное оборудование
| Ковш HMK 102B Maestro | Стандартный |
|---|---|
| K. Ширина ковша погрузчика | 2440 мм |
| L. Задняя ширина рамы | 2292 мм |
| M. Высота разгрузки | 2613 мм |
| N. Высота загрузки | 3233 мм |
| O. Высота шарнирного пальца | 3461 мм |
| P. Расстояние от стрелы до бампера | 587 мм |
| Q. Расстояние от кромки ковша до бампера | 1494 мм |
| R. Макс. высота расстояния от кромки ковша до бампера | 1532 мм |
| S. Расстояние выгрузки | 1060 мм |
| T. Глубина копания (толщина срезаемого слоя) | 183 мм |
| U. Угол отвала | 38° |
| V. Угол разгрузки | 47.3° |
| Y. Расстояние от оси передних колёс до земли | 548.5 мм |
| Z. Угол заднего свеса (съезда) | 24.5° |
| W. Расстояние от оси задних колёс до земли | 705 мм |
| X. Дорожный просвет (между оси шарнира ковша и землёй) | 250 мм |
| Грузоподъемность на макс. высоте | 3240 кг |
| Объем ковша | 1.11 куб.м. |
| Вырывное усилие ковша | 77 кН |
| Вырывное усилие рукояти | 69.3 кН |
Экскаваторные ковши
| Ширина ковша | Емкость ковша | Масса | Зубья |
|---|---|---|---|
| 350 мм | 0.084 м3 | 128.5 кг | 3 |
| 400 мм | 0.089 м3 | 141.5 кг | 3 |
| 500 мм | 0.107 м3 | 149.5 кг | 3 |
| 600 мм | 0.140 м3 | 167 кг | 4 |
| 700 мм | 0.183 м3 | 185 кг | 4 |
| 800 мм | 0.219 м3 | 200.5 кг | 5 |
| 900 мм | 0.254 м3 | 210.5 кг | 5 |
Размеры колес
| Hidromek 102B Maestro | Размер колес | Давление |
|---|---|---|
| Передние колеса | 16,0/70 — 20,14 PR | 352 кПа |
| Задние колеса | 16,9/14 — 28, 12 РR | 262 кПа |
Двигатель
| Число цилиндров | 4 |
| Производитель мотора | John Deere |
| Модель двигателя | John Deere 4045HF280 |
| Рабочий объем | 4.5 л. |
| Диаметр цилиндра | 106 мм |
| Ход поршня | 127 мм |
| Полная мощность двигателя | 74 кВт |
| Измерение мощности при | 2200 об/мин |
| Максимальный крутящий момент | 395 Нм |
| Измерение крутящего момента при | 1400 об/мин |
| Воздушный фильтр | Двухступенчатый бумажный воздушный фильтр |
| Подача воздуха в двигатель | Турбонаддув |
| Экологические нормы выбросов | US EPA Tier 3 + EU Stage III |

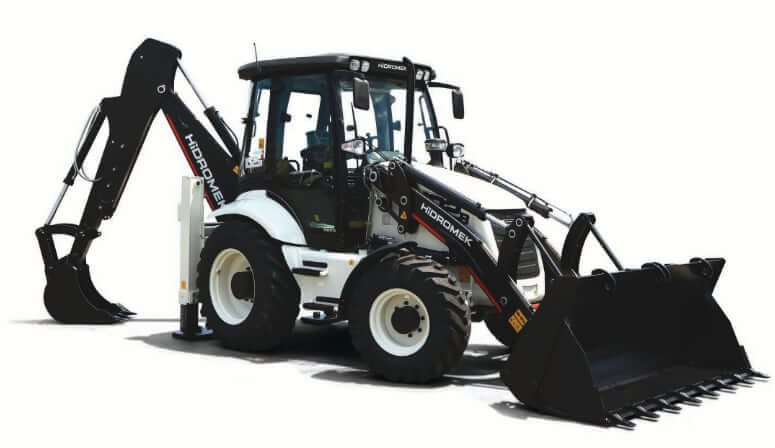

Эксплуатационные характеристики
| Эксплуатационная масса (стандартная рукоять) | 8900 кг |
| Эксплуатационная масса (телескопическая рукоять) | 9060 кг |
| Напряжение бортовой сети | 12 В |
| Генератор переменного тока | 65 А |
| Аккумуляторная батарея | 12 В, 165 Ач |
| Стартер | 12 В, 3 кВт |
| Кабина | ROPS / FOPS |
| Рулевое управление | Гидростатическое |
| Угол поворота руля | ±45° |
| Радиус разворота | 5153 мм |
Трансмиссия
| Тип трансмиссии | PowerShift трансмиссия ZF 5WG98 |
| Гидротрансформатор | W300 |
| Коеффициент гидротрансформатора | 2.879:1 |
| Количество передач | 5 |
| Количество передач заднего хода | 3 |
| Максимальная скорость | 43.6 км/ч |
| Рабочая тормозная система | Саморегулируемые, маслопогружные многодисковые тормоза на заднюю ось |
| Стояночный тормоз | Механический ручной рычаг, действующий на выходной вал трансмиссии |
| Передний мост | Ведущий мост с самоблокирующимся дифференциалом |
| Угол поворота колеса (max) | ±50° |
| Редуктор | Планетарный |
Гидравлика
| Тип гидросистемы | Открытый центр | Закрытый центр |
|---|---|---|
| Производительность основного насоса | 81 л/мин | 156 л/мин |
| Производительность вспомогательного насоса | 64 л/мин | — |
| Предельное давление гидравлической системы | 22700 кПа | 22700 кПа |
| Возвратный фильтр гидравлического масла | 10 μm | 10 μm |
| Всасывающий фильтр гидравлического масла | 90 μm | 90 μm |
Объемы заправочных жидкостей
| Объем топливного бака | 120 л. |
| Объем моторного масла | 12.5 л. |
| Объем системы охлаждения двигателя | 18.5 л. |
| Объем трансмиссионного масла | 15 л. |
| Объем гидросистемы (включая гидробак) | 120 л. |
| Объем масла для заднего моста | 17 л. |
| Объем масла для дифференциала переднего моста | 9 л. |
| Объем масла для ступиц переднего моста (каждая) | 0.8 л. |
