Что такое ROPS / FOPS? Стандарты безопасности спецтехники

Термины ROPS / FOPS вы можете увидеть в описании моделей спецтехники, поставляемой как на рынок России, так и за рубежом – это стандарты пассивной безопасности, предназначенные для обеспечения защиты оператора / водителя / машиниста специальной техники при движении и выполнении работ.

Практически на любой стройке, дорожных работах или коммунальной уборке территории существует риск травмирования оператора специальной техники, даже при соблюдении всех стандартных условий техники безопасности. Модули безопасности ROPS / FOPS защищают оператора спецтехники от падения незакрепленных предметов, инструмента, а также того или иного оборудования, применяемого на стройплощадке, от столкновения с другой техникой в случае ДТП из-за сложных метеоусловий, ограниченной видимости или ошибок других водителей.

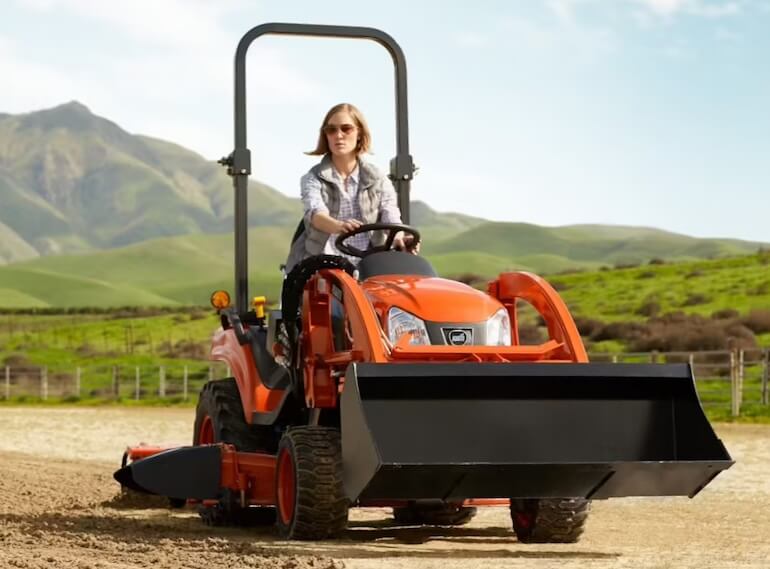

Что такое ROPS и FOPS? Стандарты безопасности спецтехники

Оператор спецтехники может и сам допустить ошибки, угрожающие его жизни при выполнении штатных работ – превышение углов заезда, неумелая работа ковшом экскаватора, опасные углы подъема/поворота стрелы, перегруз ковша погрузчика / экскаватора, ошибки применения навесного оборудования (траншеекопатели, роторные снегоочистители, навесное грузоподъемное оборудование и тд).

Что такое стандарты ROPS, FOPS

Международная система стандартов ROPS и FOPS устанавливает нормативы конструирования и изготовления кабин спецтехники, а также элементов дополнительной защиты оператора.

Система ROPS – Roll-over Protection Structure – это рама безопасности, защищающая оператора спецтехники в случае опрокидывания машины. Защита стандарта FOPS – Falling-object Protective Structure – это усиленная крыша кабины, защищающая оператора от падения груза и каких-либо предметов сверху на кабину при работе.

ROPS / FOPS стали международным стандартом и сегодня сложно встретить спецтехнику, не отвечающую требованиям безопасности оператора, особенно в таких сегментах как фронтальные погрузчики, экскаваторы, бульдозеры, краны и тд.

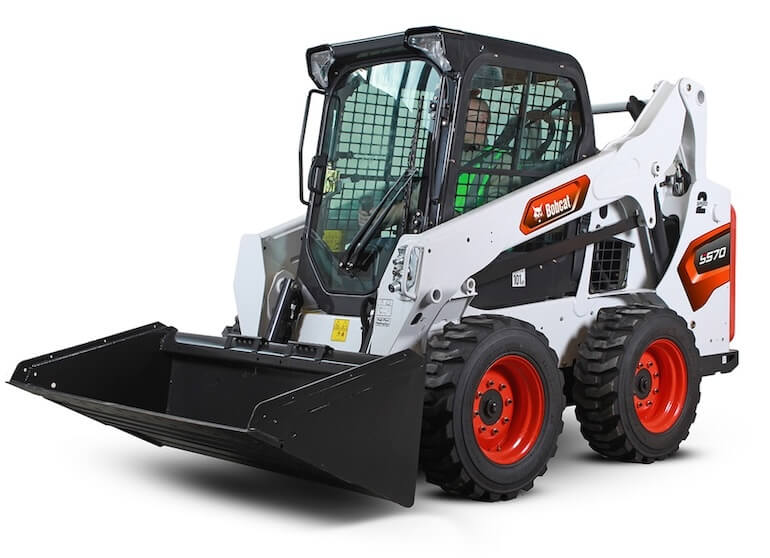

Системы ROPS и FOPS на мини-погрузчике Bobcat

Пионером внедрения средств пассивной защиты оператора спецтехники стала компания Bobcat, впервые установившаяся на свои мини-погрузчики усиленные каркасы и защитные стекла, обеспечивающие безопасность водителя погрузчика.

По стандартам ROPS / FOPS для тяжелой спецтехники (фронтальные погрузчики, полноприводные тракторы, гусеничные и колесные экскаваторы), применяемой для работы с большими грузами, каркас кабины обязан быть изготовлен из массивных металлических конструкций (уголки, швеллера). У более легкой спецтехники (например, мини-погрузчики и вилочные погрузчики) каркас кабины может быть изготовлен из профилированной трубы.

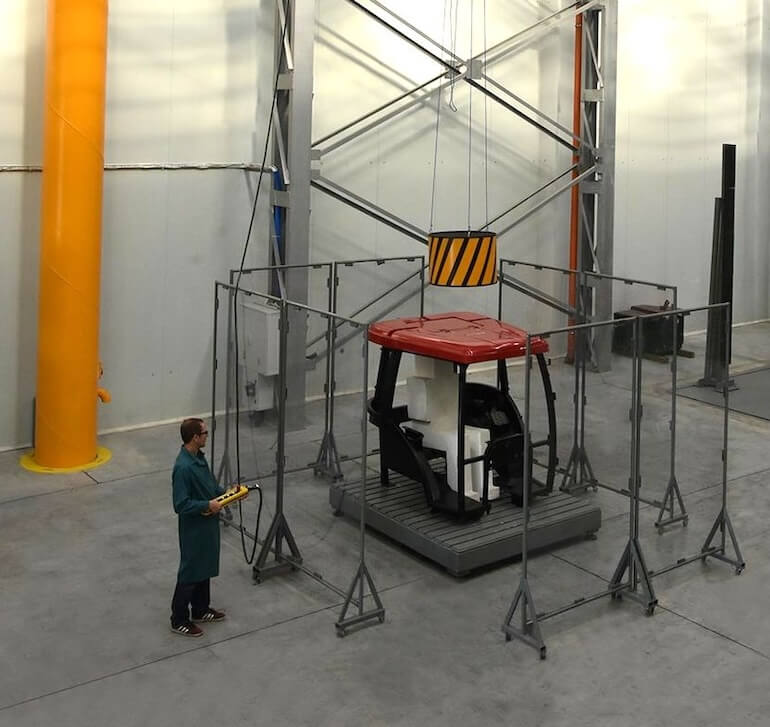

Испытания системы FOPS на кабине трактора

Для определенных типов специальной техники помимо упрочненных стекол кабина оснащается дополнительно металлическими решетками по всему периметру, обеспечивая защиту оператора на 360 градусов.

Виды спецтехники с кабинами по стандарту ROPS / FOPS

Аварийные ситуации могут случаться с любыми типами транспортных средств и специальной техники, но система ROPS и FOPS в первую очередь направлены на защиту кабин операторов следующих видов специальной техники:

Если вы следили за эволюцией конструкций кабин этих видов спецтехники, то могли заметить, насколько более защищенной стали кабины операторов. В США и Евросоюзе системами ROPS и FOPS начали оснащать и устаревшие модели специальной и сельхозтехники, что значительно снижает риск травм и/или гибели при опрокидывании тракторов.

Пассивная безопасность кабины спецтехники

Для защиты водителя / оператора при столкновении специальной техники с другими транспортными средствами или объектами / преградами, а также для защиты при опрокидывании кабины спецтехники оснащаются пассивными средствами безопасности, к которым в настоящее время можно отнести:

  • ремни безопасности на кресле оператора;
  • поперечные брусья жесткости в дверях и боковых панелях;
  • усиленные и безосколочные стекла кабины;
  • энергопоглощающие элементы конструкции рамы кабины;
  • замена руля джойстиками, для защиты грудной клетки оператора;
  • складывающаяся рулевая колонка;
  • травмобезопасные педали.

Этот арсенал средств пассивной безопасности очень похож на элементы, обеспечивающие безопасность водителей и пассажиров в обычных легковых автомобилях, однако, к первым предъявляются более жесткие требования.

Что включают системы ROPS и FOPS для спецтехники

Система каркаса безопасности ROPS включает в себя арсенал конструктивных элементов, уменьшающих или совсем исключающих риск травм оператора спецтехники в случае опрокидывания на бок, управляемой им техники, параллельно с использованием ремня безопасности.

Системы ROPS и FOPS для спецтехники

Каркас безопасности ROPS включает в себя: подрамник; монтажное устройство; палец, болт, упругий амортизатор, подвеску, используемые для крепления системы ROPS на раме машины. Практически вся современная спецтехника сходит с конвейера уже оборудованная местами крепления для системы ROPS.

Устанавливаемый на каркас безопасности ROPS навес FOPS выполняет роль защиты оператора от падения грузов, грунта, камней, горной породы, деревьев и каких-либо иных предметов на кабину сверху. Система FOPS включает в себя защитный навес, который крепится на крышу кабины спецтехники.

Обязательны ли системы ROPS и FOPS для спецтехники

В настоящее время установка систем безопасности ROPS и FOPS не является обязательной, и до сих пор некоторые производители спецтехники не всегда оснащают весь свой модельный ряд по этим стандартам! Однако, заказчики сами могут предъявлять собственные требования к закупаемой ими технике, в плане обеспечения безопасности операторов, а отдельные отрасли могут вводить обязательные условия установки ROPS и FOPS защиты на спецтехнику для сертификации на допуск к выполнению тех или иных работ. Например, горнодобывающая отрасль не допустит к работе специальную технику без систем FOPS/ROPS, проверенных на разрушение под прогнозируемыми механическими воздействиями на кабину оператора.

Стандарты FOPS и ROPS в России

Стандарт ROPS  в России распространяется на спецтехнику и машины (согласно ГОСТ Р ИСО 6165), управляемые оператором в положении сидя, а именно:

  • гусеничные тракторы и погрузчики;
  • бульдозеры (бульдозерное оборудование колесных тракторов);
  • погрузчики с бортовым поворотом колес, экскаваторы-погрузчики;
  • колесные промышленные тракторы;
  • колесные погрузчики, колесные тракторы и их модификации, используемые для земляных работ;
  • автогрейдеры и одноосные тягачи самоходных скреперов, цистерны для воды;
  • землевозы с шарнирно-сочлененной рамой и с жесткой рамой;
  • землевозы с донной, боковой и с задней разгрузкой, а также буксируемое оборудование с пятым колесом;
  • дорожные катки, компакторы и другие уплотняющие машины.

Вся специальная техника, производимая на территории Российской Федерации обязана соответствовать техническим стандартам и требованиям, предъявляемым ГОСТ Р ИСО 6165 к защите оператора машины при опрокидывании.

Системы FOPS и ROPS для мини-экскаватора

Так, например, РосТехНадзор вправе наложить штраф на юридическое лицо и руководителя, а также закрыть деятельность карьера до устранения несоответствия используемой на карьерных работах спецтехники нормам пассивной безопасности операторов. Именно поэтому стоит внимательно изучать спецификации техники, закупаемой для работы, отдавая предпочтение машинам с защитой по стандартам ROPS и FOPS.

Маркировка ROPS / FOPS (требования к заводской табличке)

Спецтехника, оснащенная системами безопасности ROPS / FOPS, маркируется специальными шильдиками / табличками, поверхность которых должны оставаться чистыми, а текст на них читаемым на протяжении всего срок службы машины.

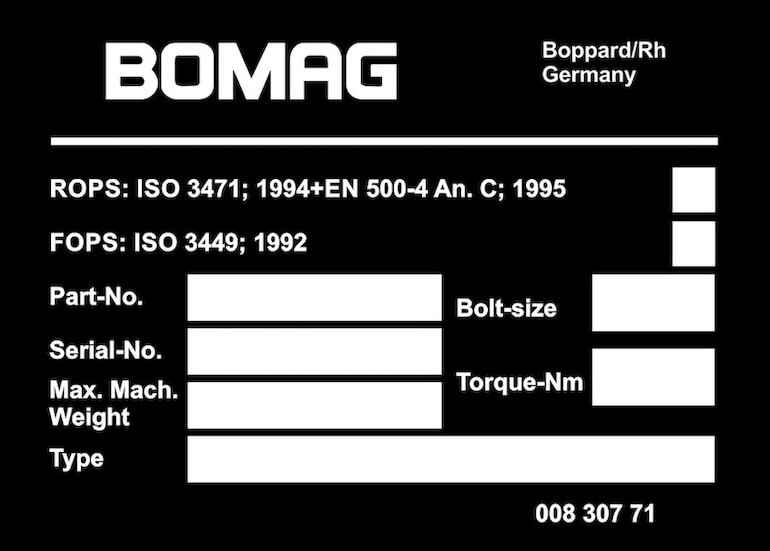

Образец шильдика / таблички ROPS / FOPS для спецтехники

Информационная табличка должна располагаться в таком месте кабины, чтобы её легко было прочитать оператору, при этом место размещения шильдика ROPS должно быть защищено от воздействия неблагоприятных климатических факторов и механических воздействий при работе спецтехники.

Маркировка ROPS / FOPS должна включать следующую информацию:

  • наименование предприятия-изготовителя каркаса безопасности и его адрес;
  • идентификационный номер (если имеется) каркаса безопасности ROPS;
  • марку машины (механизма), модели или серийный номер изделия, на которую установлен каркас ROPS;
  • максимальную массу машины, при которой ROPS соответствует техническим требованиям защиты;
  • номер стандарта безопасности ROPS.
