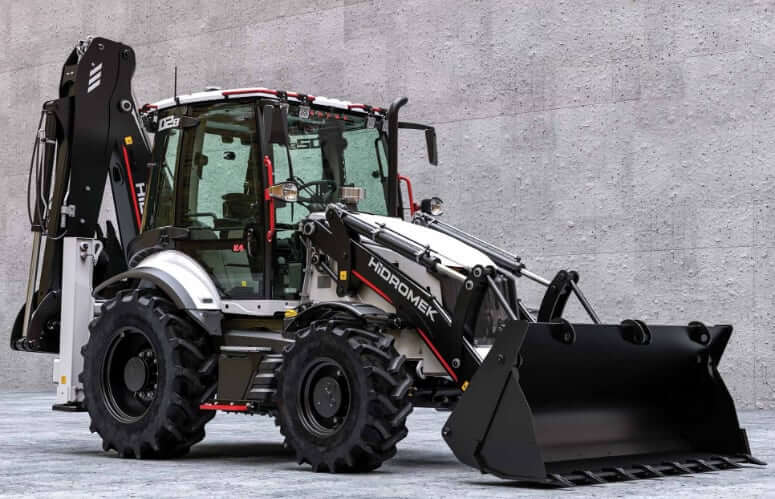

Технические характеристики

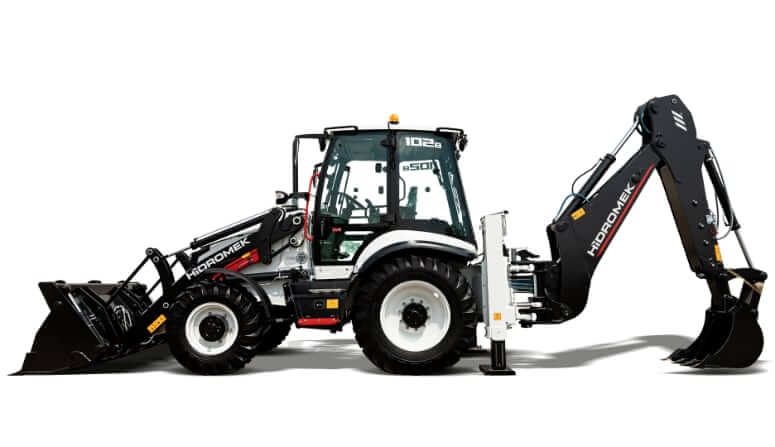

Размеры и габариты
| Транспортная длина | 6017 мм |
| Колесная база | 2219 мм |
| Транспортная ширина | 2422 мм |
| Транспортная высота | 3604 мм |
| Высота до верха кабины с ROPS | 2860 мм |
| Дорожный просвет (до оси шарнира ковша) | 250 мм |
| Угол заднего свеса (съезда) | 22° |
Экскаваторное оборудование
| Телескопическая рукоять HMK 102 B Alpha | Вытянута | Втянута |
|---|---|---|
| Емкость экскаваторного ковша | 0.18 куб.м | 0.18 куб.м |
| Вырывное усилие на ковше | 61.3 кН | 61.3 кН |
| Вырывное усилие на рукояти | 19.5 кН | 27.6 кН |
| Максимальная глубина копания | 5606 мм | 4484 мм |
| Максимальная высота выгрузки | 5598 мм | 4705 мм |
| Максимальная высота копания | 6589 мм | 5667 мм |
| Вылет ковша от оси поворотной колонки при макс. высоте подъема | 3150 мм | 2278 мм |
| Вылет ковша от оси поворотной колонки по уровню земли | 6819 мм | 5691 мм |
| Угол поворота ковша | 187° | 187° |
Экскаваторные ковши
| Размер ковша | Объём ковша | Масса | Зубья |
|---|---|---|---|
| 300 мм | 0.09 куб.м | 123 кг | 2 |
| 350 мм | 0.10 куб.м | 128 кг | 3 |
| 400 мм | 0.11 куб.м | 131 кг | 3 |
| 500 мм | 0.15 куб.м | 142 кг | 3 |
| 600 мм | 0.18 куб.м | 158 кг | 4 |
| 700 мм | 0.22 куб.м | 171 кг | 4 |
| 800 мм | 0.26 куб.м | 185 кг | 5 |
| 900 мм | 0.30 куб.м | 197 кг | 5 |
| 1500 мм | 0.20 куб.м | 201 кг | – |
| SP 60 | 0.15 куб.м | 146 кг | 4 |
| SP 80 | 0.23 куб.м | 174 кг | 5 |
Фронтальное оборудование
| Погрузчик HMK 102 B Alpha | Ковш 6-в-1 |
|---|---|
| Объем ковша (6-в-1) | 1.1 куб.м. |
| Ширина ковша | 2422 мм |
| Вырывное усилие на ковше | 70.9 кН |
| Вырывное усилие рукояти погрузчика | 63.3 кН |
| Высота разгрузки по кромке ковша | 2596 мм |
| Высота разгрузки по оси шарнира ковша | 3445 мм |
| Максимальная высота разгрузки | 3295 мм |
| Вылет поднятого ковша по оси шарнира ковша при разгрузке | 542 мм |
| Вылет поднятого ковша при разгрузке | 1005 мм |
| Вылет ковша на уровне земли | 1492 мм |
| Угол разгрузки ковша | 47.3° |
| Обратный наклон ковша на уровне земли | 43° |
| Глубина копания (толщина срезаемого слоя) | 185 мм |

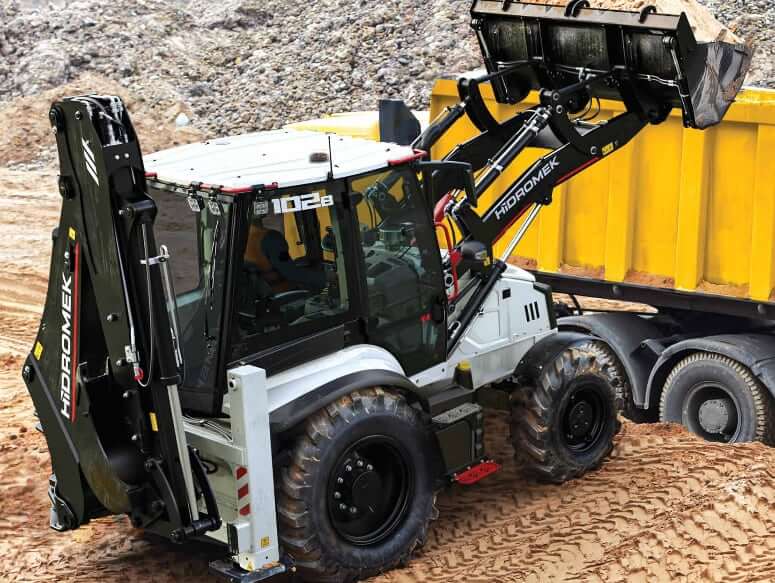

| Грузоподъемность на максимальной высоте подъема | 3140 кг |
Двигатель
| Модель двигателя | Perkins 1104D-44TA | Perkins 904J-E36TA |
|---|---|---|
| Число цилиндров | 4 | 4 |
| Рабочий объем | 4.4 л. | 3.6 л. |
| Диаметр цилиндра | 105 мм | 98 мм |
| Ход поршня | 127 мм | 120 мм |
| Полная мощность | 74.5 кВт | 74.4 кВт |
| Измерение мощности при | 2200 об/мин | 2200 об/мин |
| Максимальный крутящий момент | 410 Нм | 430 Нм |
| Измерение крутящего момента при | 1400 об/мин | 1500 об/мин |
| Топливная система | Прямой впрыск | Прямой впрыск |
| Воздушный фильтр | 2-ступенчатый, сухого типа | 2-ступенчатый, сухого типа |
| Подача воздуха в двигатель | Турбонаддув | Турбонаддув |
| Экологические нормы выбросов | US EPA Tier 3 + EU Stage III | US EPA Tier 4 Final + EU Stage V |
Эксплуатационные характеристики
| Эксплуатационная масса | 9300 кг |
| Напряжение бортовой сети | 12 В |
| Генератор переменного тока | 120 А |
| Аккумуляторная батарея | 12 В, 140 Ач |
| Размер передних колес | 16/70 — 20, 12 PR |
| Размер задних колес | 16.9 — 28, 14 PR (18.4- 26 12 PR) |
| Защита кабины | ROPS и FOPS |
| Привод | 2WD или 4WD с электрическим управлением |
Трансмиссия
| Тип | Трансмиссия с автоматическим переключением передач под нагрузкой |
| Количество передач | 6F / 3R |
| Максимальная скорость | 40 км/ч |
| Преобразователь крутящего момента | 2.38:1 |
| Рабочая тормозная система | Саморегулирующиеся, маслопогружные многодисковые тормоза с гидроприводом |
| Стояночный тормоз | Механический тормоз с ручным приводом на дифференциале заднего моста |
Мосты
| Редуктор | Планетарный |
| Дифференциал переднего моста | С пропорциональным крутящим моментом |
| Дифференциал заднего моста | Типа LSD (дифференциал с ограниченным проскальзыванием) |
| Блокировка дифференциала заднего моста | Опционально |
Гидравлика
| Тип гидросистемы | Открытый центр | Закрытый центр |
|---|---|---|
| Тип насоса | Сдвоенный шестеренчатый гидронасос | Поршневой насос переменного рабочего объема |
| Макс. поток основного гидронасоса | 90 л/мин | 163 л/мин |
| Предельное давление гидросистемы | 22700 кПа | 22700 кПа |
| Макс. поток гидронасоса AUX1 | 57.2 л/мин | — |
| Предельное давление контура AUX1 | 17000 кПа | — |
| Гидролиния гидромолота | Опция | Опция |
| SAE / ISO Управление | Опция | Опция |
| Система стабилизации движения (MSS) | Опция | Опция |
Объемы заправочных жидкостей
| HMK 102 B Alpha с мотором | Perkins 1104D-44TA | Perkins 904J-E36TA |
|---|---|---|
| Объем топливного бака | 140 л. | 140 л. |
| Объем бака DEF (очистка дизельных выхлопных газов) | — | 19 л. |
| Объем моторного масла (с масляным фильтром) | 10 л. | 10 л. |
| Объем системы охлаждения двигателя | 18.5 л. | 16 л. |
| Емкость гидравлической системы (включая гидробак) | 145 л. | 145 л. |
| Объем гидробака | 70 л. | 70 л. |
| Объем масла для переднего моста (Hidromek) | 11 л. | 11 л. |
| Объем масла для колесных редукторов переднего моста (Hidromek) | 2х 2 л. | 2х 2 л. |
| Объем масла для переднего моста (ZF) | 9 л. | 9 л. |
| Объем масла для колесных редукторов переднего моста (ZF) | 2х 0.8 л. | 2х 0.8 л. |
| Объем масла для заднего моста и редукторов (DIFFLOCK) | 18 л. | 18 л. |
| Объем масла для заднего моста и редукторов (LSD) | 18 л. | 18 л. |
| Объем масла для заднего моста и редукторов (Hidromek) | 19 л. | 19 л. |
