Технические характеристики

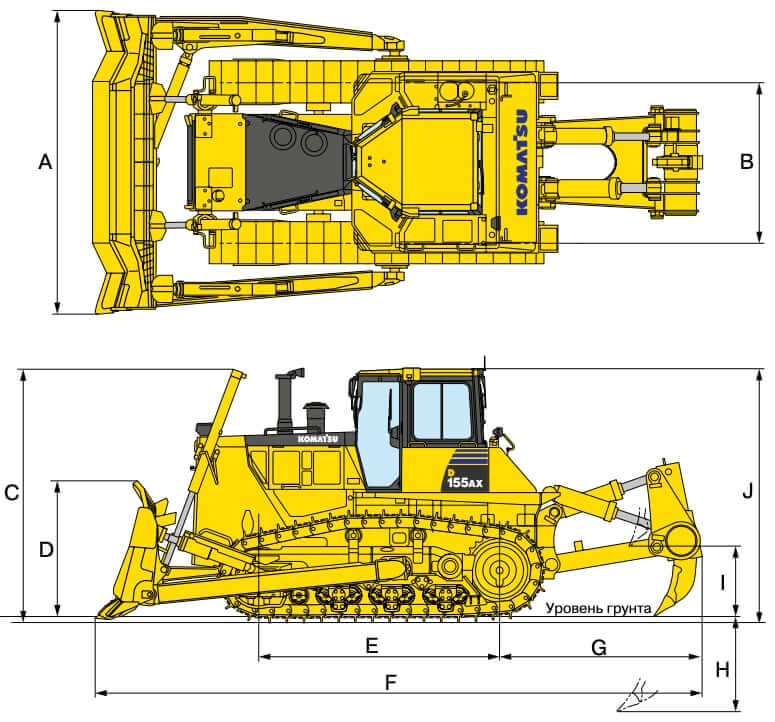

Размеры и габариты
| Тип отвала | SIGMA отвал | Полусфер. отвал |
|---|---|---|
| A. Ширина отвала | 4060 мм | 4130 мм |
| B. Ширина колеи | 2140 мм | 2140 мм |
| C. Высота до верха цилиндров подъема | 3385 мм | 3385 мм |
| D. Высота отвала | 1850 мм | 1790 мм |
| E. Длина опорной поверхности гусениц | 3275 мм | 3275 мм |
| F. Габаритная длина | 8225 мм | 8275 мм |
| G. Расстояние от задней оси до края рыхлителя | 2745 мм | 2745 мм |
| H. Макс. заглубление рыхлителя | 1240 мм | 1240 мм |
| I. Высота подъема рыхлителя | 950 мм | 950 мм |
| J. Высота до верха кабины с ROPS | 3395 мм | 3395 мм |
| Дорожный просвет | 500 мм | 500 мм |
| Минимальный радиус поворота | 2140 мм | 2140 мм |
Стандартный отвал
| Емкость отвала | 9.4 куб.м. |
| Тип бульдозерного отвала | SIGMA |
| Высота отвала | 1850 мм |
| Ширина отвала | 4060 мм |
| Глубина реза | 617 мм |
| Регулировка перекоса отвала | 920 мм |
| Гидролиния для перекоса отвала | Проложена внутри толкающего бруса бульдозера для защиты от повреждений |
Ходовая часть
| Подвеска | Балансирная балка качающегося типа |
| Рама гусеничной тележки | Моноблочная конструкция из высокопрочной стали |
| Высота грунтозацепа | 80 мм |
| Количество башмаков с каждой стороны | 42 |
| Количество опорных катков с каждой стороны | 7 |
| Количество поддерживающих катков с каждой стороны | 2 |
| Ширина башмака | 560 мм |
| Площадь контакта с землей | 3.67 кв.м. |
| Давление на грунт | 82.4 кПа (0.84 кгс/см2) |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Komatsu |
| Модель двигателя | Komatsu SAA6D140E-5 |
| Рабочий объем | 15.24 л. |
| Полная мощность двигателя | 268 кВт |
| Полезная мощность двигателя | 264 кВт |
| Измерение мощности при | 1900 об/мин |
| Подача воздуха в двигатель | Турбонаддув с рециркуляцией отработавших газов |
Трансмиссия
| Тип трансмиссии | Автоматическая гидромеханическая трансмиссия Torqflow |
| Количество передач | 3 |
| Количество передач заднего хода | 3 |
| Максимальная скорость | 11.6 км/ч |
| Максимальная скорость задним ходом | 14.0 км/ч |
Эксплуатационные характеристики
| Эксплуатационная масса | 39100 кг |
| Базовая масса экскаватора | 31000 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 90 А |
| Аккумуляторная батарея | 2х 12 В, 170 Ач |

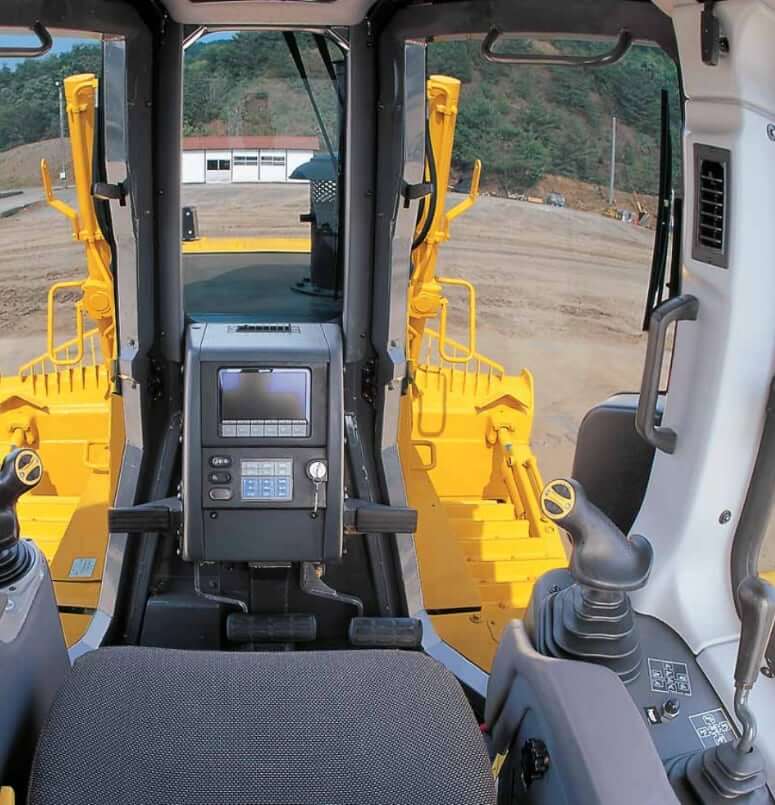

Кабина оператора
| Тип кабины | Закрытая, герметичная кабина для работы при любой погоде |
| Защита ROPS | ISO 3471, SAE J/ISO 3471 |
| Защита FOPS | ISO 3449 |
| Длина кабины | 1735 мм |
| Ширина кабины | 1755 мм |
| Высота кабины от пола | 1635 мм |
| Рулевое управления | Джойстик |
Гидравлика
| Тип гидравлической системы | С закрытым центром с обратной связью (CLSS) |
| Тип насоса | Поршневой насос переменной производительности |
| Производительность гидронасоса рабочего оборудования | 180 л/мин |
| Производительность гидронасоса рулевого управления | 325 л/мин |
| Давление срабатывания разгрузочного клапана для рабочего оборудования | 27500 кПа (280 кгс/см 2) |
| Давление срабатывания разгрузочного клапана для рулевого управления | 38200 кПа (390 кгс/см 2) |
Объемы заправочных жидкостей
| Объем топливного бака | 625 л. |
| Объем системы охлаждения двигателя | 82 л. |
| Объем моторного масла (с масляным фильтром) | 37 л. |
| Объем жидкости бортовой передачи | 31 л. |
| Демпфер | 1.5 л. |
| Коробка передач, коническая шестерня и система рулевого управления | 90 л. |
где находится печка
Отопитель (печка) интегрирован в систему климат-контроля кабины бульдозера и расположен под приборной панелью оператора.
где находится предохранительный клапан гидросистемы на комацу D155ax6
Вам необходимо найти схему гидравлических контуров Komatsu D155AX-6, на которой нанесена информация о расположении предохранительных клапанов гидравлической системы.
Для справки на бульдозерах Komatsu: главный предохранительный клапан (main relief valve), как правило, расположен на гидрораспределителе (распределительном блоке), установленном в районе кабины, ближе к правой стороне рамы. Предохранительный клапан контура подъема/опускания отвала — встроен в гидроцилиндры отвала или рядом на распределителе. Предохранительный клапан контура рыхлителя (если есть) — размещается на распределителе, на гидролинии рыхлителя или на самом клапанном блоке…
Добрый день! Пожалуйста, напишите габариты бульдозера для перевоза на трале. Длина*ширина*высота и вес. Спасибо огромное!
Здравствуйте Светлана, вот габариты бульдозера Komatsu D155AX-6:
Габаритная длина (с SIGMA отвалом и рыхлителем) = 8225 мм
Габаритная длина (с полусферическим отвалом и рыхлителем) = 8275 мм
Габаритная ширина (по SIGMA отвалу) = 4060 мм
Габаритная ширина (по полусферическому отвалу) = 4130 мм
Габаритная высота (по крыше кабины с ROPS) = 3395 мм
