Технические характеристики

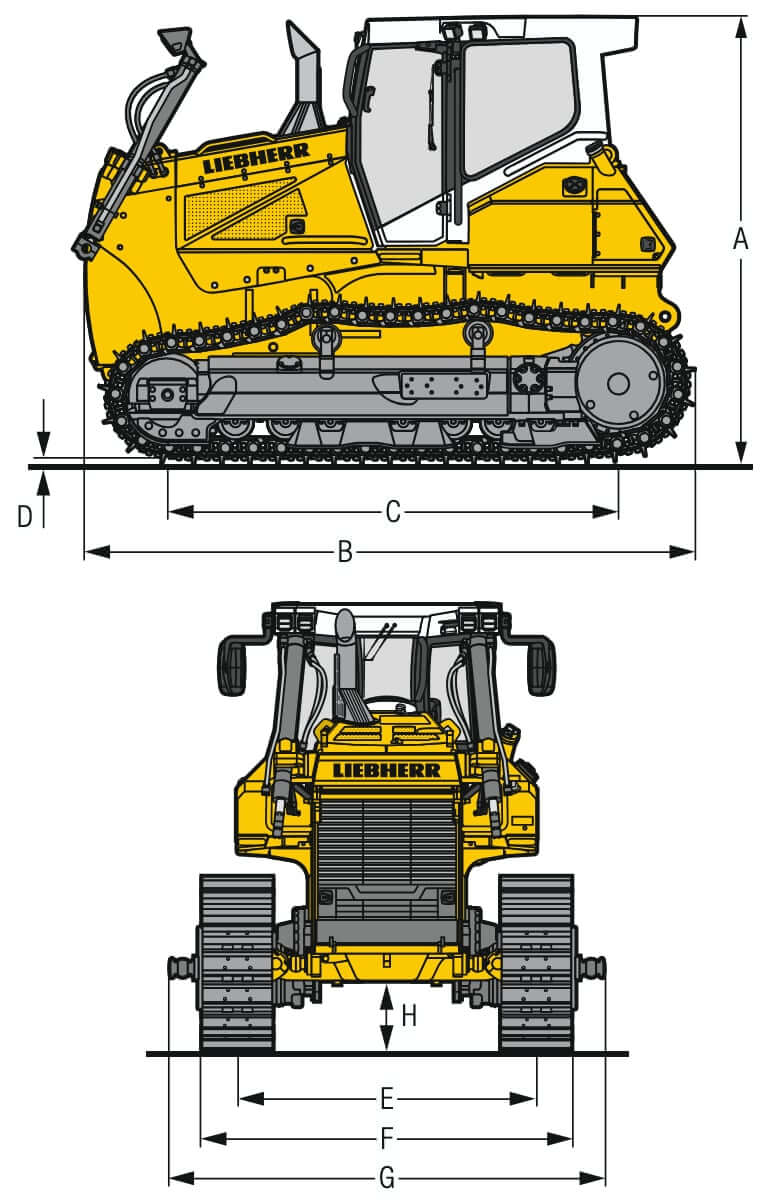

Размеры и габариты
| A. Высота по верху кабины | 3265 мм |
| B. Длина без навесного оборудования | 4428 мм |
| C. Длина опорной поверхности гусениц | 3283 мм |
| D. Высота ребер траков | 65 мм |
| E. Ширина колеи | 1830 мм |
| F. Ширина траков | 610 мм |
| G. Ширина по шаровым цапфам толкателя | 2724 мм |
| H. Дорожный просвет | 511 мм |
Ходовая часть
| Ширина траков гусениц | 610 мм |
| Ширина колеи | 1830 мм |
| Максимальное тяговое усилие | 314 кН |
| Количество башмаков с каждой стороны | 45 |
| Количество опорных катков с каждой стороны | 7 |
| Количество поддерживающих роликов (с каждой стороны) | 2 |

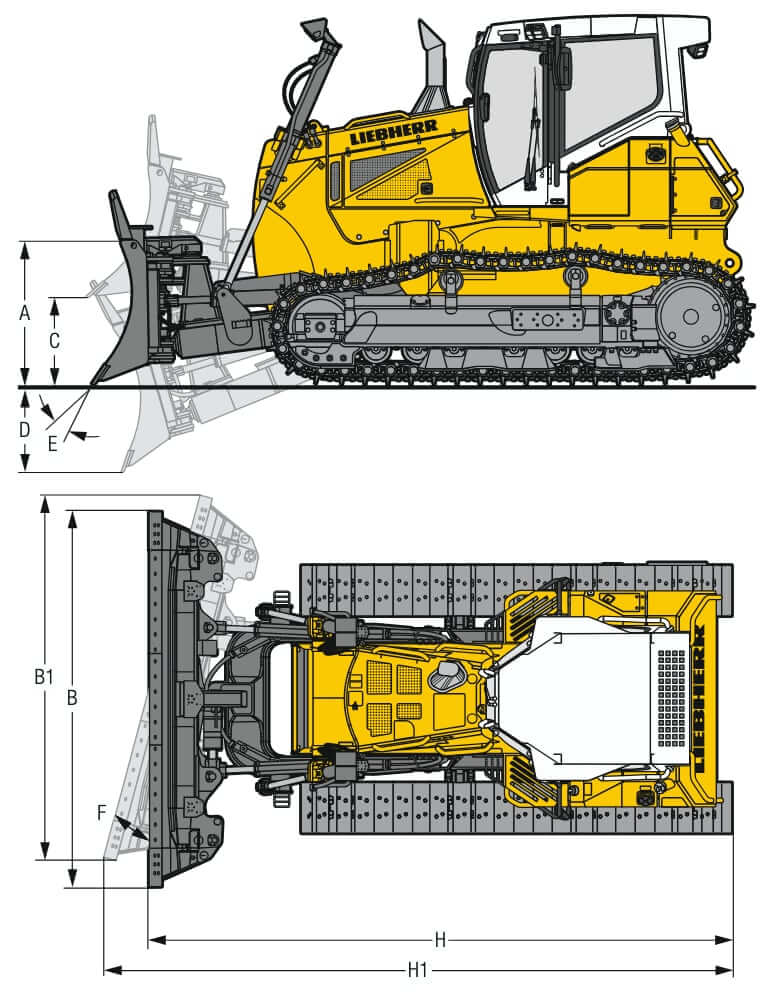

Бульдозерный отвал
| Тип бульдозерного отвала | 6-позиционный отвал | 6-позиционный отвал со сложенными боками |
|---|---|---|
| Емкость отвала, ISO 9246 | 4,78 куб. м | 4,78 куб. м |
| A. Высота отвала | 1350 мм | 1350 мм |
| B. Ширина отвала | 3764 мм | 3764 мм |
| B1. Ширина повернутого отвала | 3508 мм | 3508 мм |
| Транспортная ширина | 3469 мм | 2990 мм |
| C. Высота подъема отвала | 1267 мм | 1267 мм |
| D. Глубина опускания отвала | 665 мм | 665 мм |
| E. Изменение угла резания отвала | 5° | 5° |
| F. Угол поворота отвала | 23,3° | 23,3° |
| Макс. высота перекоса отвала | 479 мм | 479 мм |
| H. Общая длина без рыхлителя, отвал установлен прямо | 5878 мм | 5878 мм |
| H1. Общая длина без рыхлителя, отвал повернут | 6567 мм | 6567 мм |
| Эксплуатационная масса (траки 560 мм) | 20994 кг | 21416 кг |
| Удельное давление на грунт (траки 560 мм) | 0,57 кг/см2 | 0,58 кг/см2 |
| Эксплуатационная масса (траки 610 мм) | 21133 кг | 21555 кг |
| Удельное давление на грунт (траки 610 мм) | 0,53 кг/см2 | 0,54 кг/см2 |
Двигатель
| Число цилиндров | 4 |
| Производитель мотора | Liebherr |
| Модель двигателя | Liebherr D 934 EVO |
| Рабочий объем | 7 л. |
| Диаметр цилиндра | 122 мм |
| Ход поршня | 150 мм |
| Полезная мощность двигателя | 160 кВт |
| Максимальная мощность двигателя | 175 кВт |
| Измерение мощности при | 1900 об/мин |
| Система смазки | Циркуляционная смазка под давлением |
| Система впрыска | Прямой впрыск топлива |
| Воздушный фильтр | Сухой воздухоочиститель |
| Подача воздуха в двигатель | Турбонаддув |
| Экологические нормы выбросов | US EPA Tier 3 + EU Stage IIIA |
Эксплуатационные характеристики
| Эксплуатационная масса (без отвала) | 17925 кг |
| Эксплуатационная масса (с 6-позиционным отвалом) | 21133 кг |
| Эксплуатационная масса (со складывающимся 6-позиционным отвалом) | 21555 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 140 А |
| Аккумуляторная батарея | 2х 12 В, 180 Ач |
| Стартер | 24 В, 7,8 кВт |
| Уровень шума (в кабине) | 75 дБ(А) |
| Уровень шума (снаружи) | 111 дБ(А) |
| Вибрационная нагрузка на руки (ISO 5349-1:2001) | < 2,5 м/с2 |
| Вибрационная нагрузка на все тело (ISO/TR 25398:2006) | 0,24 — 1,31 м/с2 |
| ROPS | EN ISO 3471 |
| FOPS | ISO 3449 |
Трансмиссия
| Тип трансмиссии | Гидростатическая, бесступенчатая трансмиссия с независимым приводом каждой гусеницы |
| Рулевое управление | Через гидростатический привод |
| Максимальная скорость (1й диапазон) | 6.5 км/ч |
| Максимальная скорость (2й диапазон) | 8.5 км/ч |
| Максимальная скорость (2й диапазон) | 11 км/ч |
| Рабочая тормозная система | Неизнашиваемый рабочий тормоз динамического самоторможения гидростатического привода |
| Стояночный тормоз | Неизнашиваемые многодисковые тормоза в масляной ванне с автовключением в нейтральном положении джойстика |
Гидравлика
| Тип гидравлической системы | Гидросистема с открытым центром и управлением по нагрузке (Load-Sensing) |
| Тип гидронасоса | Шестеренный насос |
| Производительность гидронасоса | 206 л/мин |
| Давление в гидросистеме | 26000 кПа |
| Управление | 1 джойстик для управления всеми функциями отвала |
| Регулирующий клапан | 2-секционный гидрораспределитель, наращиваемый до 4 секций |
| Фильтрация гидравлического масла | Обратный фильтр с магнитным сердечником в гидробаке |
Объемы заправочных жидкостей
| Объем топливного бака | 430 л. |
| Объем бака DEF (очистка дизельных выхлопных газов) | 50 л. |
| Объем моторного масла (с масляным фильтром) | 29 л. |
| Объем системы охлаждения двигателя | 41 л. |
| Объем гидросистемы (включая гидравлический бак) | 191 л. |
| Объем жидкости бортовой передачи (рама толкателя снаружи) | 15 л. |
