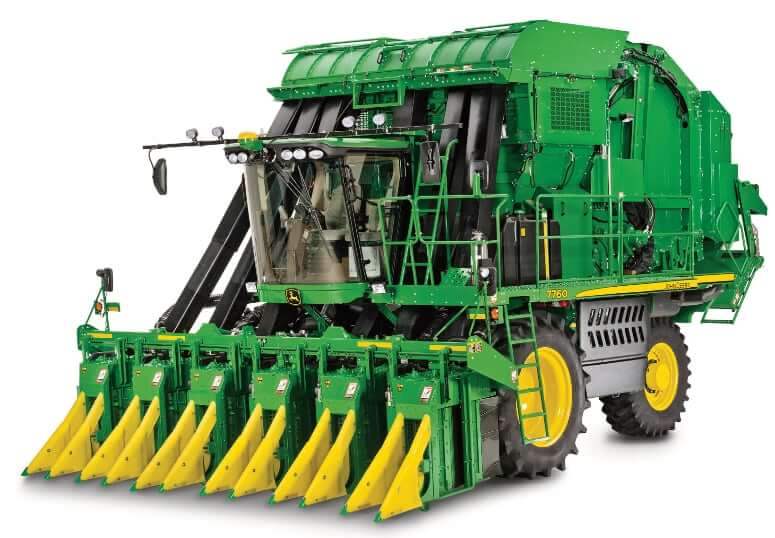

Технические характеристики
Размеры и габариты
| Габаритная длина | 11176 мм |
| Колесная база | 4318 мм |
| Габаритная высота | 4320 мм |
| Габаритная ширина | 5537 мм |
| Высота до верха устройства формовки | 5330 мм |
Эксплуатационные характеристики
| Эксплуатационная масса | 30700 кг |
| Количество рядов | 6 |
| Расстояния между рядов | 380, 760 — 1020 мм |
| Устанавливаемые собирающие модули | PRO-16 или PRO-12 VRS |
| Напряжение бортовой сети | 12 В |
| Генератор переменного тока | 200 А |
| Аккумуляторная батарея | 3х 12 В, CCA 925, GRP31 |
| Размер передних шин | 520/85R42 (R1) |
| Размер задних шин | 520/85R34 (R1) |
Бункер с формовкой круглых кип
| Диаметр тюка | 2286 мм |
| Ширина тюка | 2438 мм |
| Масса тюка хлопка (рулона) | 2041 — 2268 кг |
| Запас системы обертывания тюков | 120 тюков |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | John Deere |
| Модель двигателя | John Deere PowerTech 6135H N001 |
| Рабочий объем | 13.5 л. |
| Диаметр цилиндра | 132 мм |
| Ход поршня | 165 мм |
| Полезная мощность | 373 кВт (500 л.с.) |
| Измерение мощности при | 2100 об/мин |
| Подача воздуха в двигатель | Турбонаддув с интеркулером |
| Экологические нормы выбросов | US EPA Tier 3 (US EPA Tier 4) |
Трансмиссия
| Тип трансмиссии | Двухрежимная автоматическая коробка передач ProDrive automatic-shift (AST) |
| Привод | Полный привод 4WD |
| Количество передач | 4 / 4 |
| Максимальная рабочая скорость | 8.0 км/ч |
| Максимальная скорость | 27.5 км/ч |
| Рабочая тормозная система | Мультидисковые тормоза маслопогружные |
Гидравлика
| Тип | Замкнутый контур переменного рабочего объема |
| Тип гидронасоса | Гидравлический насос с компенсацией давления/расхода |
| Производительность гидронасоса | 204 л/мин |
| Давление в гидросистеме (Stand-By) | 20995 кПа |
| Давление в гидросистеме (рулевое управление) | 20700 кПа |
| Давление в гидросистеме (модуль формовки) | 25500 кПа |
| Давление в гидросистеме (ходовая часть) | 40200 кПа |

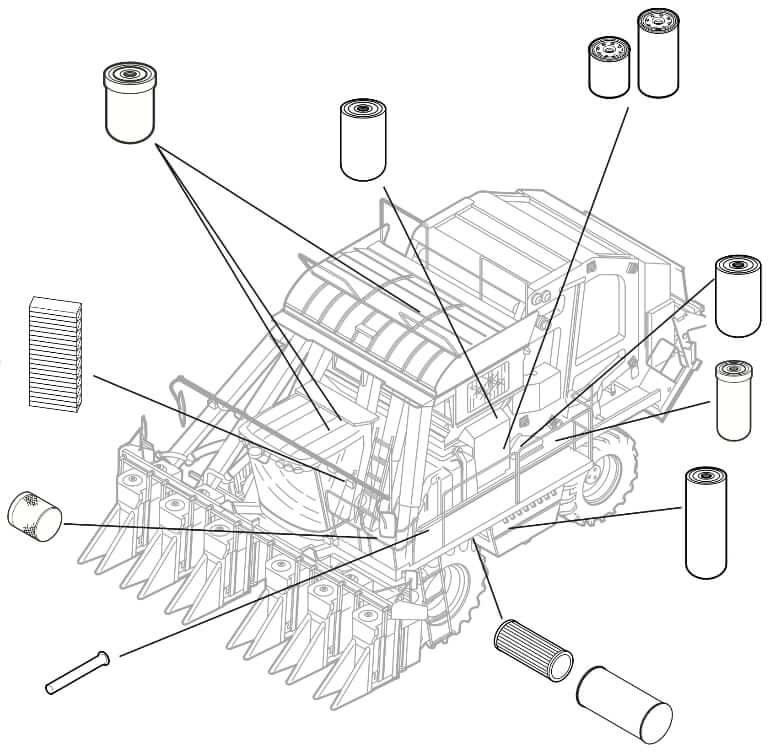

Фильтры для John Deere 7760
| Воздушный фильтр кабины | AH115833 |
| Воздушный фильтр кабины рециркуляционный | H220870 |
| Масляный фильтр двигателя | RE572785 |
| Первичный топливный фильтр | RE532952 (RE539465 для Tier 4) |
| Вторичный топливный фильтр | RE533910 (RE533910 для Tier 4) |
| Топливный фильтр предварительной очистки | R502778 / N378886 |
| Первичный воздушный фильтр (серийный номер до -39000) | AH212295 |
| Первичный воздушный фильтр (серийный номер номер после 39001-) | AH222225 |
| Вторичный воздушный фильтр | AH212295 |
| Первичный гидравлический фильтр | RE210857 |
| Гидравлический фильтр привода коробки передач | AN373366 |
| Трансмиссионный / гидравлический фильтр (серийный номер до -39000) | LVA10419 |
| Трансмиссионный / гидравлический фильтр (серийный номер после 39001-) | AH128449 |
| Фильтр системы смазки собирающего модуля | AN192848 |
Объем заправочных жидкостей
| Объем топливного бака | 1400 л. |
| Бак системы увлажнения | 1363 л. |
| Бак смазки для шпинделей | 288 л. |
| Объем моторного масла (с масляным фильтром) | 48 л. |
| Объем системы охлаждения двигателя | 75 л. |
| Объем гидросистемы (включая гидравлический бак) | 276 л. |
| Объем гидробака | 189 л. |
| Объем масла для коробки передач | 19 л. |
| Объем масла для главной передачи | 7.8 л. |
| Объем масла для гидронасоса трансмиссии | 15.1 л. |
| Объем масла для заднего моста | 7.8 л. |
| Объем масла для вспомогательного привода заднего моста | 1.3 л. |
| Объем масла для планетарной передачи заднего моста | 3.8 л. |
