Tadano Z360 MH крановая установка (КМУ)

Крановая установка Tadano Z360 MH предназначена для монтажа на грузовики и обеспечивает эффективные решения для выполнения погрузочно-разгрузочных работ.

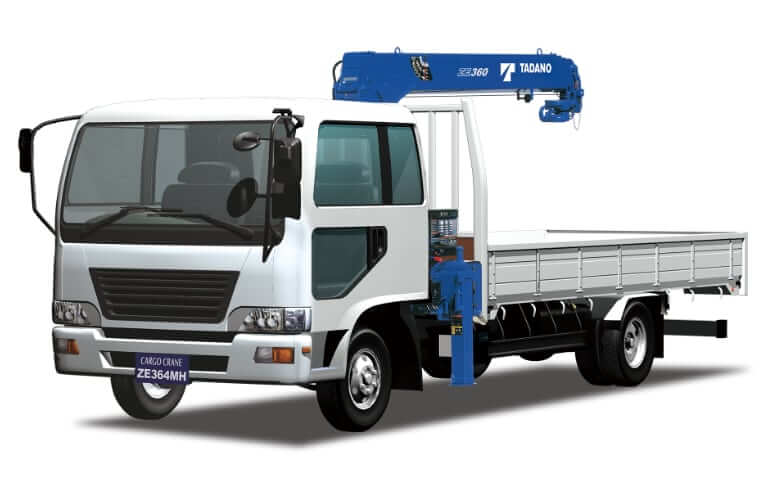

ТТХ Tadano Z360 MH крановая установка для грузовых авто

КМУ Tadano Z360 MH сочетает в себе высокую производительность и надежность, что делает её отличным выбором для специалистов, занимающихся профессиональной логистикой и грузоперевозками.

Лебедка

Модель ZE363 ZE364 ZE365 ZE366
Длина троса лебедки 51 м 63 м 74 м 85 м
Диаметр троса лебедки 8 мм 8 мм 8 мм 8 мм
Привод лебедки Гидравлический привод, редуктор с прямозубой передачей и механическим тормозом (TM-ZE365MH и TM-ZE366MH с тросовым приводом)
Усилие на тросе 7.45 кН
Скорость намотки троса 76 м/мин (при 4-х кратной запасовке)

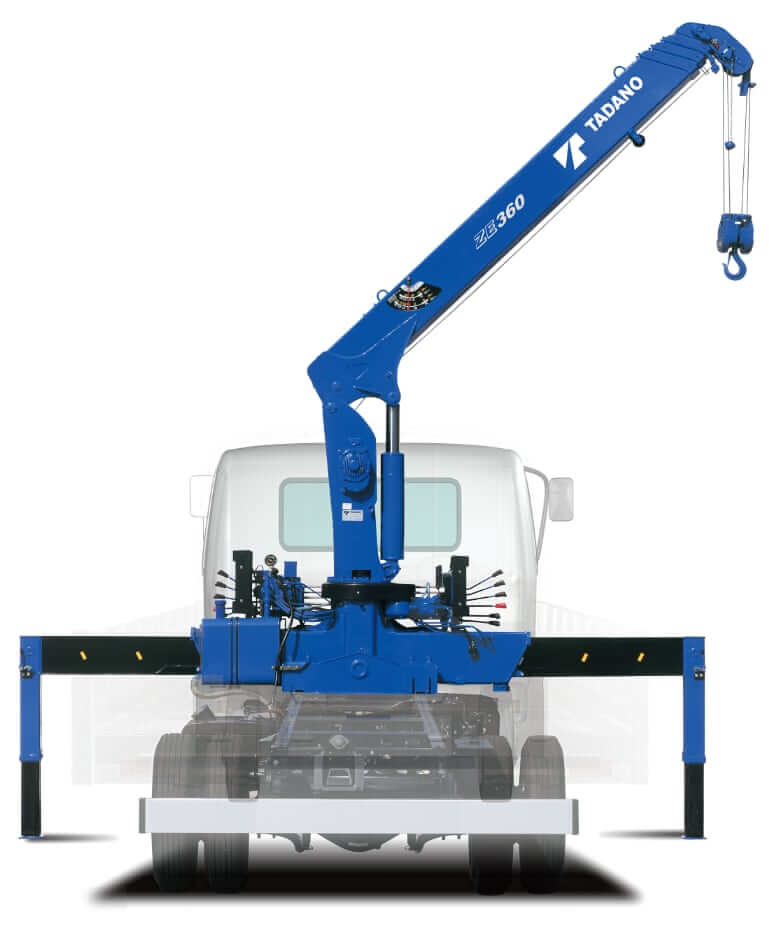

Размеры КМУ Tadano Z360 MH

Вылет стрелы

Максимальная грузоподъемность КМУ Tadano Z360 MH (все модели) — 3030 кг

Модель ZE363 ZE364 ZE365 ZE366
Тип стрелы Механизированная телескопическая стрела с пятиугольной коробчатой конструкцией
Высота подъема крюка 9.2 м 11.4 м 13.7 м 15.9 м
Мин. длина стрелы крана 3.28 м 3.34 м 3.52 м 3.65 м
Макс. длина стрелы крана 7.71 м 10.0 м 12.3 м 14.6 м
Скорость выдвижения стрелы 4.43 м за 12 сек 6.66 м за 14 сек 8.78 м за 18 сек 10.95 м за 19 сек
Секции телескп. стрелы 3 4 5 6
Макс. угол подъема 78°
Скорость подъема от 1 до 78° за 7.5 сек
Скорость поворота 2.5 об/мин

Эксплуатационные характеристики

Модель ZE363 ZE364 ZE365 ZE366
Масса КМУ 1160 кг 1240 кг 1360 кг 1430 кг
Объем гидробака 41.1 л.
Мин. ширина с аутригерами 2000 мм
Макс. ширина с аутригерами 4200 мм (4350 мм от аутригера до аутригера)

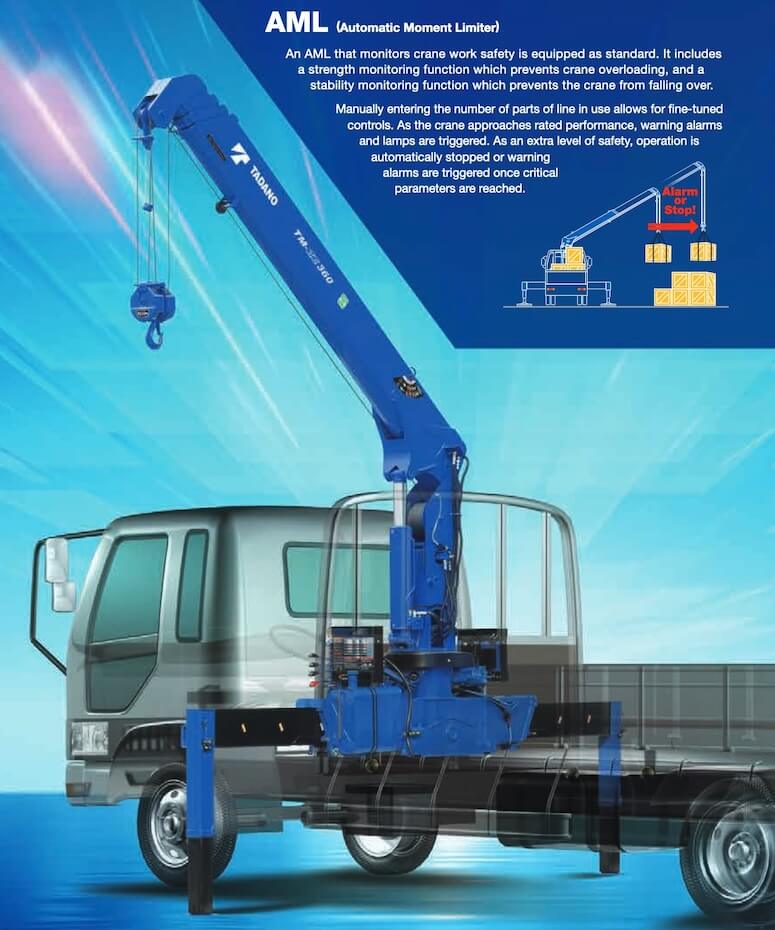

Защита Измеритель и индикатор нагрузки. Предохранительная защелка крюка. Индикатор угла наклона стрелы. Гидравлические предохранительные клапаны, обратные клапаны и удерживающие клапаны.
Аутригеры (опоры) Аутригеры раздвигаются вручную с гидравлическим опусканием. Тумблеры выдвижения и задвижения аутригеров располагаются на основании крановой установки
Требование к шасси Масса шасси от 7.5 тонн

Дополнительное оборудование для КМУ Tadano Z360 MH: аварийный гидравлический насос, подушки аутригеров, масляный радиатор и удлиненные балки аутригеров. Максимальная грузоподъемность данной модели составляет 3 тонны, что позволяет перемещать различные виды грузов. Компактная и прочная телескопическая стрела обеспечивает большую рабочую зону, а гидравлическая система позволяет оператору плавно управлять процессом поднятия и перемещения груза.

Технические характеристики КМУ Tadano Z360 MH

Кроме того, Tadano Z360 MH оснащена современными системами безопасности, такими как ограничение нагрузки и контроль стабильности, что способствует безопасной эксплуатации на рабочих площадках

Комментарии: 2
  1. Артём

    Здравствуйте, подскажите пожалуйста, могу ли я у вас узнать коды ошибок, причины и способы устранения ошибок? На данный момент ошибки на КМУ TADANO ZE 360

    Коды ошибок: E401; E104

    Если есть возможность,то я бы хотел узнать все коды на данную модель КМУ. Спасибо!

    1. Механик (автор)

      Привет Артем. В открытом доступе на русском языке список кодов ошибок TADANO ZE 360 найти не удалось, но на английском языке для грузоподъемной техники Тадано серии TM-ZE есть такие данные:

      Код ошибки E104
      — неисправность: FB4-1 and FB4-2 differential transformer neutral error
      — причина: When the power is turned on or in the radio control mode, FB4-1 and FB4-2 differential transformer detection values are not in neutral.

      Код ошибки E401
      — неисправность: All solenoid open circuit error.
      — причина: Drive current range check result when all solenoid powers are turned on is out of the normal range.
      — примечание: When the power is ON, 0.1 A is output and check is performed for approx. 1 sec.

      Надеюсь, это поможет вам в устранении неполадок
