Технические характеристики
Рабочий диапазон

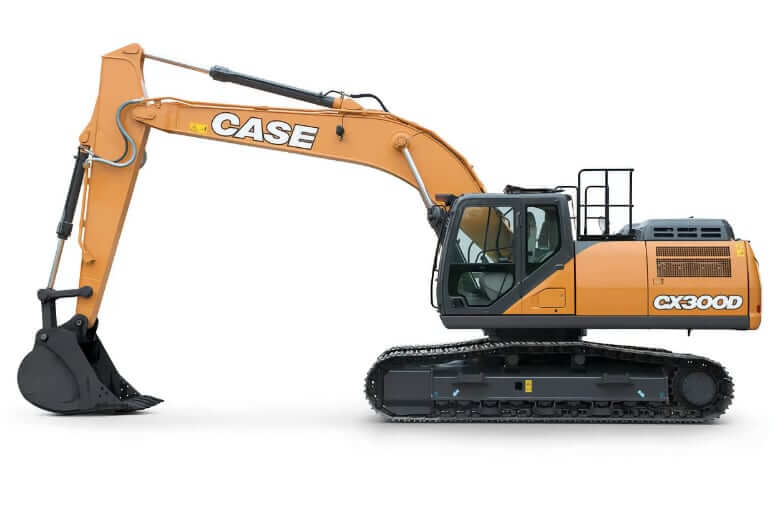

| Case CX300D с рукоятью | 3.18 м | 2.65 м | 3.66 м |
|---|---|---|---|
| Макс. глубина копания | 7100 мм | 6570 мм | 7580 мм |
| Макс. высота выгрузки | 7080 мм | 9930 мм | 7390 мм |
| Макс. высота копания | 10050 мм | 9930 мм | 10390 мм |
| Макс. радиус копания | 10670 мм | 10220 мм | 11160 мм |
| Макс. радиус копания по уровню земли | 10490 мм | 10030 мм | 10980 мм |
| Мин. радиус поворота | 4030 мм | 3980 мм | 4080 мм |
| Угол вращения ковша | 176° | 176° | 176° |
| Вырывное усилие ковша | 175.0 кН | 175.0 кН | 175.0 кН |
| Вырывное усилие ковша (с Auto power boost) | 190.3 кН | 190.3 кН | 190.3 кН |
| Вырывное усилие рукояти | 128.4 кН | 147.0 кН | 114.3 кН |
| Вырывное усилие рукояти (с Auto power boost) | 139.6 кН | 159.9 кН | 124.3 кН |
Размеры и габариты
| Case CX300D с рукоятью | 3.18 м | 2.65 м | 3.66 м |
|---|---|---|---|
| Транспортировочная длина | 10510 мм | 10520 мм | 10500 мм |
| Транспортировочная ширина | 3400 мм | 3400 мм | 3400 мм |
| Высота до верха кабины с ROPS / FOPS | 3420 мм | 3420 мм | 3420 мм |
| Дорожный просвет | 460 мм | 460 мм | 460 мм |
Ходовая часть
| Размер башмака (стандартный) | 600 мм |
| Размер башмака (опционально) | 800 мм / 900 мм |
| Тип башмаков | Башмаки с тройными грунтозацепами |
| Ширина ходовой части | 3400 мм |
| Длина опорной поверхности гусениц | 3980 мм |
| Ширина колеи | 2600 мм |
| Количество башмаков (с каждой стороны) | 50 |
| Количество поддерживающих катков (с каждой стороны) | 2 |
| Количество опорных катков с каждой стороны | 9 |
| Давление на грунт | 57 кПа |
Поворотный механизм
| Скорость вращения поворотного механизма | 10 об/мин |
| Максимальный крутящий момент | 92.4 кНм |
| Гидромотор поворотного механизма | Аксиально-поршневой мотор с постоянным рабочим объемом |
| Радиус поворота задней части платформы | 3160 мм |
| Дорожный просвет под противовесом | 1190 мм |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Isuzu |
| Модель двигателя | Isuzu AQ-6HK1X |
| Рабочий объем | 7.79 л. |
| Диаметр цилиндра | 115 мм |
| Ход поршня | 125 мм |
| Полезная мощность двигателя | 161 кВт |
| Измерение мощности при | 1800 об/мин |
| Максимальный крутящий момент | 880 Нм |
| Измерение крутящего момента при | 1500 об/мин |
| Впрыск топлива | Прямой впрыск, электронный |
| Масляный Фильтр | Сменный полнопоточный фильтр |
| Топливный фильтр | Сменный полнопоточный фильтр |
| Тип воздушного фильтра | Сухого типа |
| Подача воздуха в двигатель | Турбонаддув |
| Экологические нормы выбросов | US EPA Tier 4 Final + Euro Stage IV |
Эксплуатационные характеристики
| Эксплуатационная масса | 30000 кг |
| Масса противовеса | 5100 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 50 А |
| Аккумуляторная батарея | 2х 12 В, 128 Ач |
| Уровень шума (в кабине) | 70 дБ(А) |
| Уровень шума (снаружи) | 102 дБ(А) |
Трансмиссия
| Тип | Гидростатическая трансмиссия |
| Тип гидромотора | Аксиально-поршневой гидромотор с регулируемым рабочим объемом |
| Максимальная скорость, повышенная | 5.4 км/ч |
| Максимальная скорость, пониженная | 3.2 км/ч |
| Тяговое усилие | 233 кН |
| Преодолеваемый уклон | 70% (35°) |
Гидравлика
| Тип основного гидронасоса | 2х аксиально-поршневых насоса переменного рабочего объема с системой регулирования |
| Производительность основного гидронасоса | 2х 243 л/мин |
| Рабочее давление (стрела, рукоять, ковш) | 34300 — 37300 кПа |
| Рабочее давление (механизм поворота) | 30400 кПа |
| Рабочее давление (ходовая часть) | 34300 кПа |
| Производительность пилотного гидронасоса | 27 л/мин |
| Рабочее давление (управление) | 3900 кПа |
Объемы заправочных жидкостей
| Объем топливного бака | 457 л. |
| Объем бака DEF (очистка дизельных выхлопных газов) | 120 л. |
| Объем моторного масла (с масляным фильтром) | 40.9 л. |
| Объем системы охлаждения двигателя | 35.9 л. |
| Емкость гидравлической системы (включая гидробак) | 300 л. |
| Объем гидравлического бака | 147 л. |
| Привод поворота | 1.3 л. |
| Главная передача | 9.5 л. |
