Технические характеристики

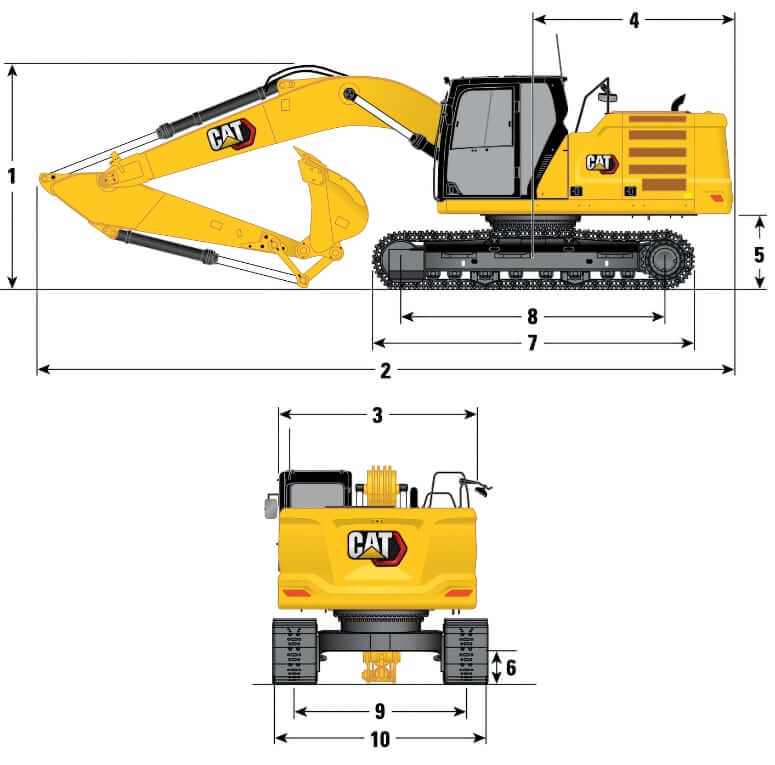

Размеры и габариты
| CAT 320 | 5,7 м (удлн. стрела) | 8,85 м (стрела SLR) | 8,85 м (стрела SLR) + рукоять SLR |
|---|---|---|---|
| 1. Высота экскаватора | |||
| Высота до верха кабины | 2960 мм | 2960 мм | 2960 мм |
| Высота антенны ГНСС (опция) | 3000 мм | 3000 мм | 3000 мм |
| Высота верхней части OPG | 3100 мм | 3100 мм | 3100 мм |
| Высота поручня | 2950 мм | 2950 мм | 2950 мм |
| Со стрелой/рукоятью/ковшом | 3160 мм | 3180 мм | 3190 мм |
| Со стрелой/рукоятью | 2910 мм | 2910 мм | 3070 мм |
| Со стрелой | 2480 мм | 2480 мм | 2650 мм |
| 2. Длина экскаватора | |||
| Со стрелой/рукоятью/ковшом | 9530 мм | 9530 мм | 12750 мм |
| Со стрелой/рукоятью | 9500 мм | 9500 мм | 12760 мм |
| Со стрелой | 8450 мм | 8450 мм | 8920 мм |
| 3. Ширина верхней рамы | 2780 мм | 2780 мм | 2780 мм |
| 4. Вылет задней части механизма поворота | 2830 мм | 2830 мм | 2830 мм |
| 5. Дорожный просвет под противовесом | 1050 мм | 1050 мм | 1050 мм |
| 6. Дорожный просвет | 470 мм | 470 мм | 470 мм |
| 7. Длина гусеничной ленты | 4450 мм | 4450 мм | 4450 мм |
| 8. Расстояние между центрами катков | 3650 мм | 3650 мм | 3650 мм |
| 9. Ширина колеи | 2380 мм | 2380 мм | 2380 мм |
| 10. Ширина ходовой части | |||
| Башмаки 600 мм | 2980 мм | 2980 мм | 2980 мм |
| Башмаки 700 мм | 3080 мм | 3080 мм | 3080 мм |
| Башмаки 790 мм | 3170 мм | 3170 мм | 3170 мм |
Весовые характеристики
Данные приведены для конфигурации экскаватора Cat 320 с удлиненной стрелой для тяжелых условий эксплуатации + рукоятью для тяжелых условий эксплуатации R 2,9 м + ковшом для тяжелых условий эксплуатации на 1,19 м3.
| Башмаки с тройными грунтозацепами | 600 мм | 700 мм | 790 мм |
|---|---|---|---|
| Основная рама с опорными катками для тяжелых условий эксплуатации и стандартными поддерживающими катками + противовес 3700 кг + машина с удлиненной ходовой частью | |||
| Эксплуатационная масса | 21300 кг | 21700 кг | 22000 кг |
| Удельное давление на грунт | 44.3 кПа | 38.7 кПа | 34.8 кПа |
| Основная рама для тяжелых условий эксплуатации со стандартными опорными катками и стандартными поддерживающими катками + противовес 4200 кг + машина с удлиненной ходовой частью | |||
| Эксплуатационная масса | 21800 кг | 22200 кг | 22500 кг |
| Удельное давление на грунт | 45.3 кПа | 39.6 кПа | 35.5 кПа |

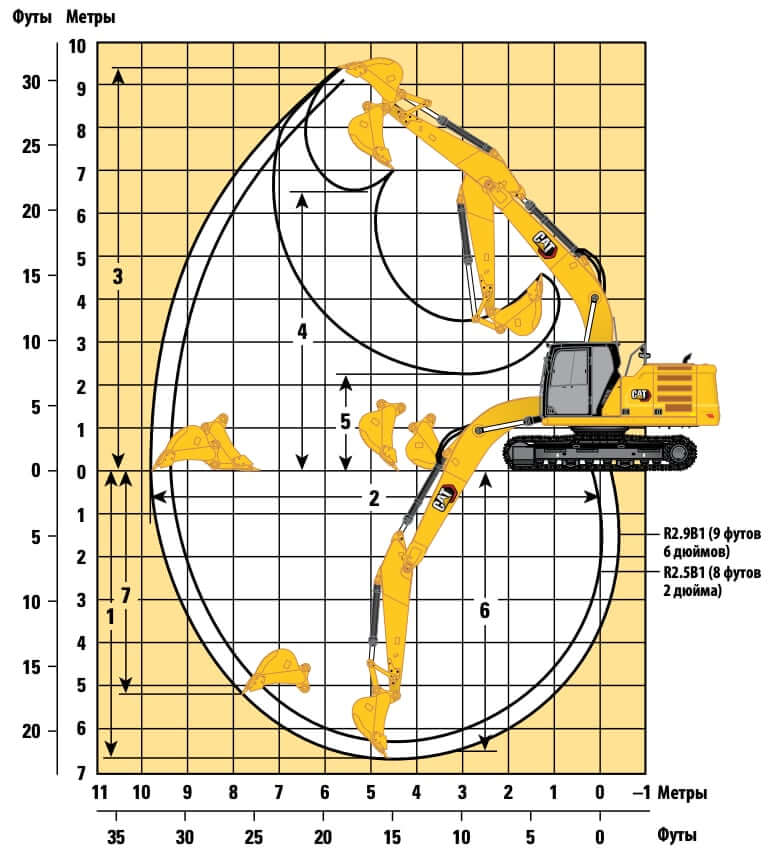

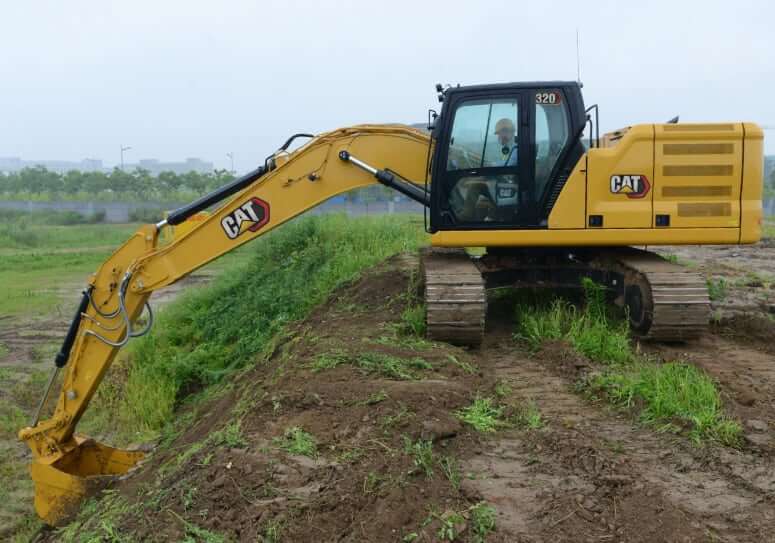

Рабочий диапазон
| Удлиненная стрела, HD (5700 мм) | Рукоять R2.9 B1 (2896 мм) | Рукоять R2.5 B1 (2490 мм) |
|---|---|---|
| 1. Максимальная глубина выемки | 6720 мм | 6300 мм |
| 2. Максимальный вылет на опорной поверхности | 9860 мм | 9470 мм |
| 3. Максимальная высота резания | 9370 мм | 9170 мм |
| 4. Максимальная высота загрузки | 6490 мм | 6290 мм |
| 5. Минимальная высота загрузки | 2170 мм | 2590 мм |
| 6. Максимальная глубина выемки с горизонтальным плоским дном длиной 2440 мм | 6550 мм | 6110 мм |
| 7. Максимальная глубина выемки (высота вертикальной стенки) | 5190 мм | 4800 мм |
| Усилие копания на ковше (ISO) | 150 кН | 150 кН |
| Усилие копания на рукояти (ISO) | 106 кН | 118 кН |
| Усилие копания на ковше (ISO) — Auto Dig Boost | 163 кН | 163 кН |
| Усилие копания на рукояти (ISO) — Auto Dig Boost | 115 кН | 128 кН |
| Тип ковша | HD | HD |
| Вместимость ковша | 1,19 куб.м | 1,19 куб.м |
| Радиус вращения ковша | 1570 мм | 1570 мм |
Поворотный механизм
| Скорость поворота ОПУ | 11.3 об/мин |
| Максимальный крутящий момент | 82 кНм |
| Дорожный просвет под противовесом | 1050 мм |

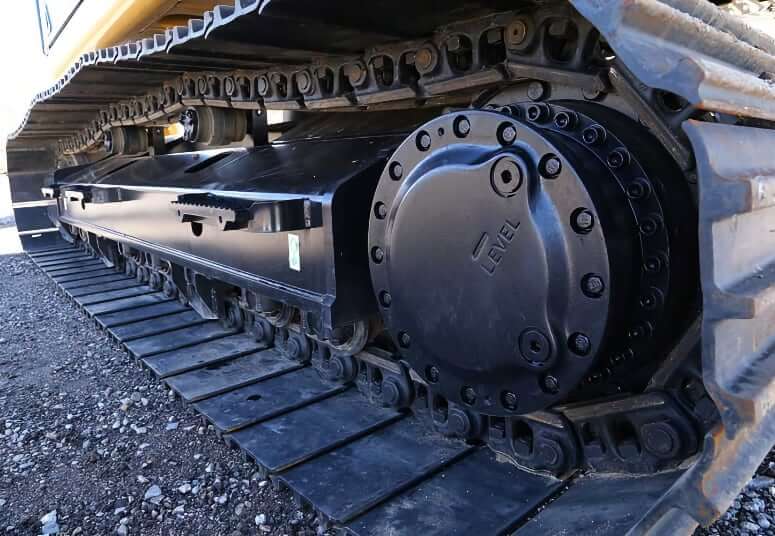

Ходовая часть
| Гусеничные башмаки с двойным грунтозацепом (стандарт) | 600 мм |
| Гусеничные башмаки с тройным грунтозацепом (опционально) | 600 мм / 700 мм / 790 мм |
| Длина гусеничной ленты | 4450 мм |
| Расстояние между центрами катков | 3650 мм |
| Ширина колеи | 2380 мм |
| Количество башмаков (с каждой стороны) | 49 |
| Количество опорных катков (с каждой стороны) | 8 |
| Количество поддерживающих катков (с каждой стороны) | 2 |
| Тип привода | Гидростатическая трансмиссия |
| Число скоростей | Автоматический двухскоростной механизм хода |
| Максимальная скорость | 5.7 км/ч |
| Максимальное усилие на сцепном устройстве | 205 кН |
| Преодолеваемый подъем | 35° (70%) |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Caterpillar |
| Модель двигателя | Cat C7.1 ACERT |
| Рабочий объем | 7.0 л. |
| Диаметр цилиндра | 105 мм |
| Ход поршня | 135 мм |
| Полная мощность двигателя | 118 кВт |
| Полезная мощность двигателя | 117 кВт |
| Измерение мощности при | 2200 об/мин |
| Максимальный крутящий момент | 1268 Нм |
| Измерение крутящего момента при | 1400 об/мин |
| Расход топлива | 9.2 — 14.1 л/час |
| Подача воздуха в двигатель | Турбонаддув с интеркулером |
| Экологические нормы выбросов | US EPA Tier 3 + EU Stage IIIA |
Эксплуатационные характеристики
| Эксплуатационная масса* | 21300 кг |
| Макс. эксплуатационная масса | 22500 кг |
| Тормоза | ISO 10265:2008 |
| Защита кабины ROPS | ISO 12117-2:2008 |
| Защита кабины OPG (опция) | ISO 10262:1998 уровень II |
| Напряжение бортовой сети | 24 В |
| Аккумуляторная батарея | 2х 12 В, 90 Ач, CCA 1000, форм-фактор 31 BCI |
| Уровень шума в кабине | 70 дБ(А) |
| Уровень шума (снаружи) | 100 дБ(А) |
* Удлиненная стрела для тяжелых условий эксплуатации (HD), рукоять для тяжелых условий эксплуатации R2.9 (2896 мм), ковш для тяжелых условий эксплуатации 1.19 м3, башмаки с тройным грунтозацепом 600 мм, противовес 3700 кг.
Гидравлика
| Тип гидравлической системы | Гидросистема с контурами рекуперации |
| Производительность гидравлического насоса | 429 л/мин |
| Макс. давление (работа, нормальный режим) | 35000 кПа |
| Макс. давление (работа, режим подъема) | 38000 кПа |
| Макс. давление (контур хода) | 34300 кПа |
| Макс. давление (поворот платформы) | 27500 кПа |
| Гидроцилиндр стрелы — диаметр | 120 мм |
| Гидроцилиндр стрелы — ход | 1260 мм |
| Гидроцилиндр рукояти — диаметр | 140 мм |
| Гидроцилиндр рукояти — ход | 1504 мм |
| Гидроцилиндр ковша — диаметр | 120 мм |
| Гидроцилиндр ковша — ход | 1104 мм |
| Автоматический прогрев гидравлического масла | Стандарт |
| Предотвращение сдвига стрелы и рукояти под нагрузкой | Стандарт |
| Гидроразводка для быстросъёмного устройства Cat Pin Grabber | Опция |
| Гидроразводка для молота, с фильтром на обратном потоке | Опция |
Объемы заправочных жидкостей
| Объем топливного бака | 345 л. |
| Объем моторного масла (с масляным фильтром) | 25 л. |
| Объем системы охлаждения двигателя | 25 л. |
| Объем гидросистемы (включая гидравлический бак) | 234 л. |
| Объем гидробака | 115 л. |
| Емкость привода поворота платформы | 6 л. |
| Емкость бортового редуктора (с каждой стороны) | 5 л. |

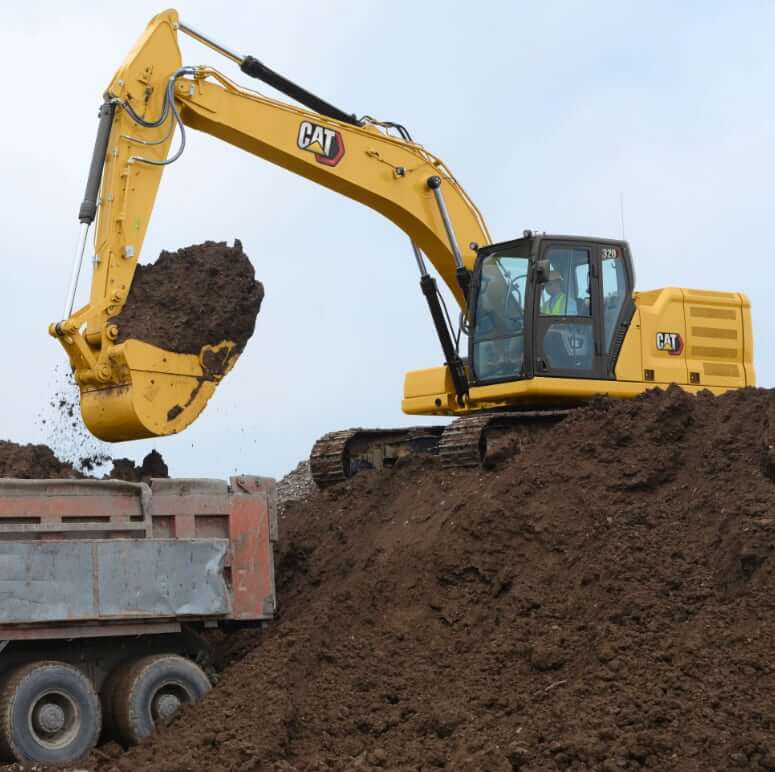

Ковши для CAT 320
| Тип ковша | Характеристики |
|---|---|
| Ковши общего назначения | 600 мм (24 дюйма): 550-9443 750 мм (30 дюймов): 550-9444 750 мм (30 дюймов): 550-9469 750 мм (30 дюймов): 550-9668 900 мм (35 дюймов): 550-9633 900 мм (36 дюймов): 550-9669 1000 мм (39 дюймов): 550-9470 1050 мм (42 дюйма): 550-9445 1050 мм (42 дюйма): 550-9634 1200 мм (48 дюймов): 550-9446 1200 мм (48 дюймов): 550-9471 1200 мм (48 дюймов): 550-9635 1300 мм (51 дюйм): 550-9447 1300 мм (51 дюйм): 550-9670 1400 мм (55 дюймов): 550-9448 |
| Ковши для тяжелых условий эксплуатации | 600 мм (24 дюйма): 550-9658 1050 мм (42 дюйма): 550-9545 1050 мм (42 дюйма): 550-9585 1200 мм (48 дюйм) 550-9543 1200 мм (48 дюймов): 550-9659 1200 мм (48 дюймов): 550-9680 1300 мм (852 дюйма): 550-9544 |
| Ковши для эксплуатации повышенной тяжести | 1200 мм (48 дюймов): 550-9622 |
| Ковш для очистки траншей | 1800 мм (72 дюйма): 441-6091 2100 мм (83 дюйма): 441-6087 2100 мм (83 дюйма): 441-6090 2100 мм (83 дюйма): 441-6093 |

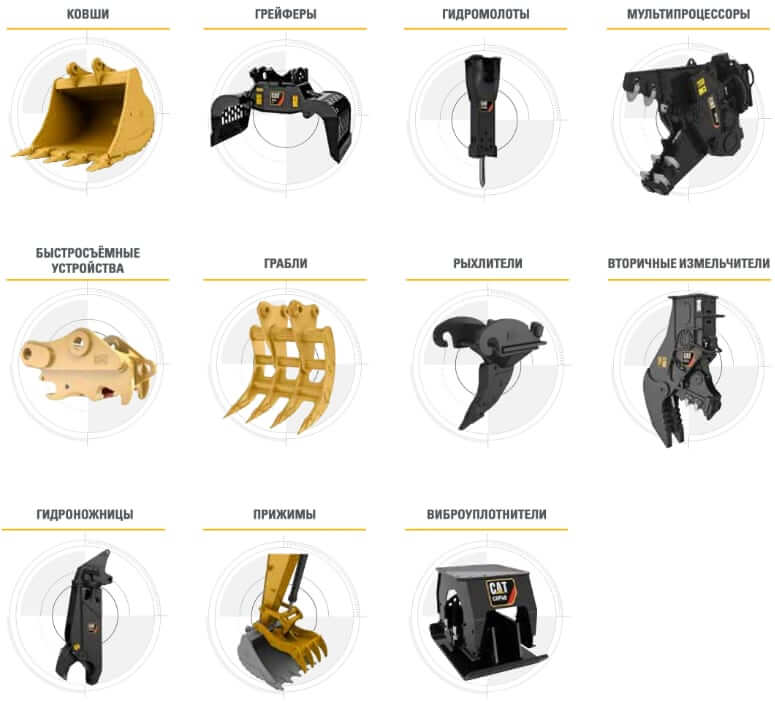

Навесное оборудование CAT 320
| Тип | Характеристики |
|---|---|
| Гидромолоты GC | H115 GC S H120 GC S H130 GC S |
| Гидромолоты S | H115 S H120 S H130 S |
| Грейферы для сортировки и сноса | G217 GC: 587-8657 G217 GC: 587-8658 G217 GC: 587-8659 G317 GC: 587-8720 G317 GC: 587-8721 G318: 587-8965 G318: 587-8966 G318: 595-1393 G318 WH: 587-8970 G318 WH: 587-8975 G318 WH: 587-8976 |
| Двухчелюстные грейферы | CTV15-1000 CTV15-1200 |
| Многочелюстные грейферы | GSH420, 4 зуба, 500 л. GSH420, 4 зуба, 600 л. GSH420, 4 зуба, 750 л. GSH425, 4 зуба, 1150 л. GSH425, 4 зуба, 750 л. GSH425, 5 зубьев, 950 л. GSH520, 5 зубьев, 500 л. GSH520, 5 зубьев, 600 л. GSH520, 5 зубьев, 750 л. GSH525, 5 зубьев, 1150 л. GSH525, 5 зубьев, 750 л. GSH525, 5 зубьев, 950 л. GSV520 GC, 5 зубьев, 400 л. GSV520 GC, 5 зубьев, 500 л. GSV520 GC, 5 зубьев, 600 л. GSV520 GC, 5 зубьев, 750 л. GSV520, 5 зубьев, 400 л. GSV520, 5 зубьев, 500 л. GSV520, 5 зубьев, 600 л. GSV520, 5 зубьев, 750 л. GSV525, 5 зубьев, 1150 л. GSV525, 5 зубьев, 600 л. GSV525, 5 зубьев, 750 л. GSV525, 5 зубьев, 950 л. |
| Первичные измельчители | Cat P318 |
| Мультипроцессоры | С универсальными челюстями MP318 С челюстями для сноса зданий MP318 С гидроножницами для резки сгибов MP318 С челюстями измельчителя MP318 |
| Ротационные фрезы | RC20 RC30 |
| Уплотнители с виброплитой | CVP110 CVP75 |
| Устройства для смены навесного оборудования серии CW | CW-40 CW-40S |
| Устройство смены навесного оборудования захватного типа (с рычажным механизмом B) | Cat 455-3909 Cat 455-3910 |
А какой топливный фильтр используется на гусеничном экскаваторе Cat 320?
Топливный фильтр грубой очистки (360-8960) + фильтр тонкой очистки 2-х микронный (509-5694) + водоотделитель для топлива сверхвысокой эффективности (479-4131).
Для экскаваторов ранних моделей существует топливный фильтр со стандартной эффективностью предназначены для защиты чувствительной топливной системы от частиц, находящихся в топливе — CAT 525-6206
Здравствуйте! Подскажите, какое максимальное натяжение гусеницы (на сколько может выходить направляющее колесо из рамы)?
Добрый день, Дмитрий. Мне не встречались в свободном доступе точные численные параметры того, на сколько направляющее колесо (ленивец) может выступать из рамы при максимальном натяжении гусеницы для экскаватора CAT 320. При этом есть данные по прогибу (сагу) гусеницы для правильного натяжения = примерно 40-55 мм (1.6-2.2 дюйма) между гусеничным башмаком и прямой линией между направляющим роликом и опорным роликом. Это ориентировочный «рабочий» параметр натяжения, а не максимальный предел натяжителя.
Если нужен предел натяжения, то обычно регулируют натяжение до тех пор, пока прогиб гусеницы не находится в пределах нормы по провисанию (например, 40-55 мм). Это считается правильным натяжением, при котором гусеничная лента не должна быть слишком тугой (излишний износ и нагрузка на узлы) и не должна быть слишком слабой (риск срыва с направляющего/ведущего колеса).
Благодарю за ответ! Где можно узнать процент износа? До какой степени можно натягивать направляющее колесо? До каких пор можно эксплуатировать, если уже натянута цепь? При каком натяжении эксплуатация трактора уже запрещена?
Caterpillar в стандартных открытых технических характеристиках не публикует данных до какой степени можно натягивать и что вообще значит «уже натянута». Имеет смысл обратиться к механикам / в сервис-центры / в мастерские, работающие непосредственно с моделью CAT 320 и имеющим эмпирический опыт эксплуатации и обслуживания данных экскаваторов.
