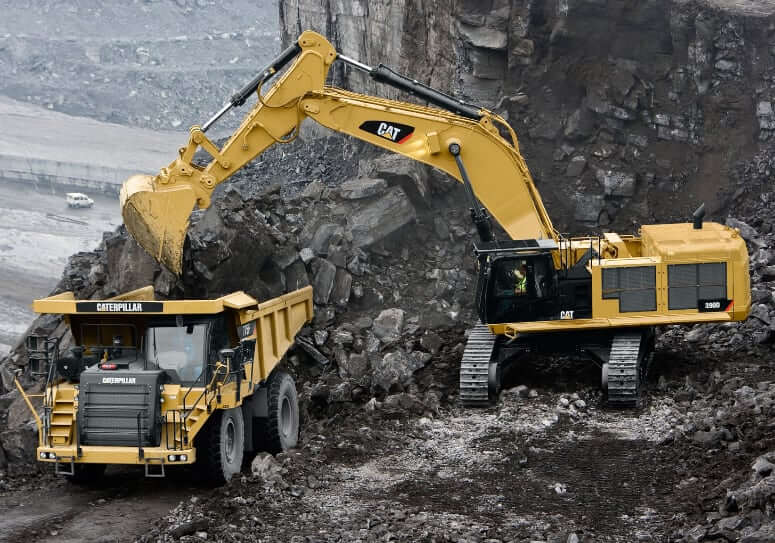

Технические характеристики
Размеры и габариты
| Транспортная длина (Удлиненная стрела 10 м, рукоять R 4.4 м) | 16320 мм |
| Транспортная длина (Стрела общего назначения 8.4 м, рукоять GP 2.92 м) | 14910 мм |
| Транспортная длина (Стрела для массовых земляных работ 7.25 м, рукоять M 3.4 м) | 13560 мм |
| Габаритная высота до верха кабины с FOGS | 3760 мм |
| Транспортировочная ширина | 4260 мм |
| Ширина колеи | 2750 мм |
| Длина гусеничной части | 6360 мм |
| Расстояние между центрами катков | 5120 мм |
| Вылет задней части при повороте платформы | 4680 мм |
| Дорожный просвет | 900 мм |

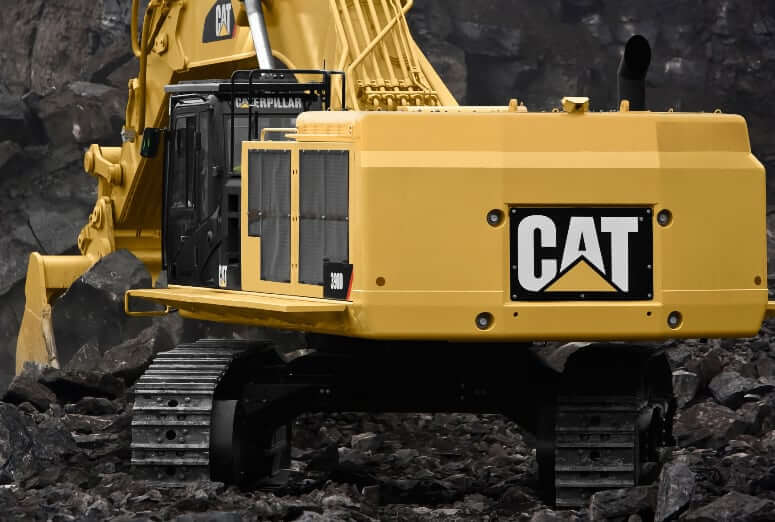

Ходовая часть
| Ширина башмака (стандарт) | 750 мм |
| Ширина башмака (опционально) | 650 мм, 900 мм |
| Количество башмаков с каждой стороны | 51 |
| Количество опорных катков с каждой стороны | 9 |
| Количество поддерживающих роликов (с каждой стороны) | 3 |
Механизм поворота
| Максимальный крутящий момент | 256 кНм |
| Скорость поворота | 6.2 об/мин |
| Тормоз механизма поворота | Автоматический стояночный тормоз механизма поворота |

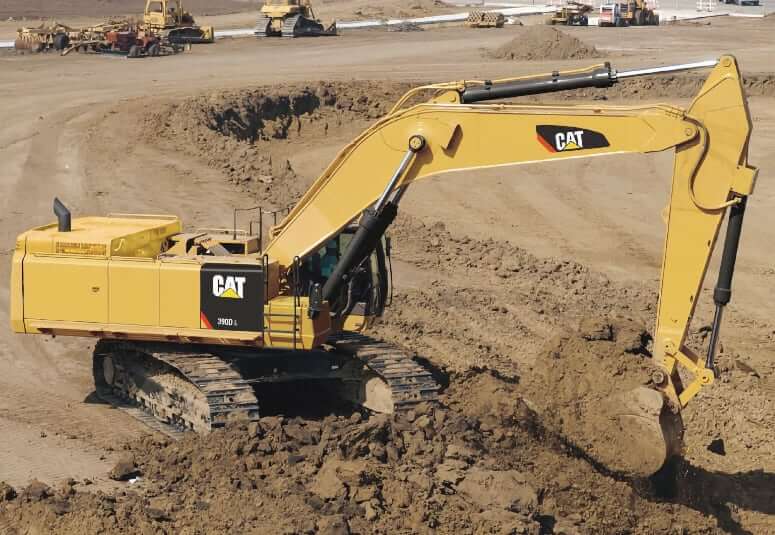

Весовые характеристики
| Вес CAT 390D L в базовой комплектации с противовесом и башмаками 750 мм (без переднего рычажного механизма) | 67950 кг |
| Эксплуатационная масса (Удлиненная стрела 10 м, рукоять R 4.4 м, башмаки 750 мм) | 88450 кг |
| Эксплуатационная масса (Стрела общего назначения 8.4 м, рукоять GP 2.92 м, башмаки 750 мм) | 89570 кг |
| Эксплуатационная масса (Стрела для массовых земляных работ 7.25 м, рукоять M 3.4 м | 91260 кг |
| Вес удлиненной стрелы (10 м) | 9750 кг |
| Вес стрелы общего назначения (8.4 м) | 8310 кг |
| Вес стрелы для массовых земляных работ (7.25 м) | 8480 кг |
| Вес рукояти R 5.5 м | 5430 |
| Вес рукояти R 4.4 м | 4930 |
| Вес рукояти GP 3.4 м | 5270 |
| Вес рукояти GP 2.92 м | 4910 |
| Вес рукояти M 3.4 м | 5420 |
| Вес рукояти M 2.92 м | 5170 |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Caterpillar |
| Модель двигателя | CAT C18 ACERT |
| Рабочий объем | 18.1 л. |
| Диаметр цилиндра | 145 мм |
| Ход поршня | 183 мм |
| Полная мощность двигателя | 401 кВт |
| Полезная мощность (ISO 9249) | 390 кВт |
| Измерение мощности при | 1900 об/мин |
| Максимальный крутящий момент | 3279 Нм |
| Измерение крутящего момента при | 1300 об/мин |
| Подача воздуха в двигатель | Турбонаддув (ATAAC) |
| Экологические нормы выбросов | US EPA Tier 4 Interium + EU Stage IIIA |
Эксплуатационные характеристики
| Эксплуатационная масса | 88450 — 92130 кг |
| Защита кабины оператора (OPS) | ISO 10262 |
| Защита кабины оператора (FOGS) | ISO J1356 |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 75 А |
| Аккумуляторная батарея | 2х 12 В |
| Уровень шума (в кабине) | 74 дБ(А) |
| Уровень шума (снаружи) | 108 дБ(А) |
Трансмиссия
| Тип | Гидростатическая трансмиссия с планетарным редуктором |
| Число передач | 2 |
| Максимальная скорость | 4.6 км/ч |
| Максимальное тяговое усилие | 60163 кг |
| Преодолеваемый подъем | 35°/70% |
| Рабочая тормозная система | SAE J1026 APR90 |
| Стояночный тормоз | Автоматический стояночный тормоз ходовой части |

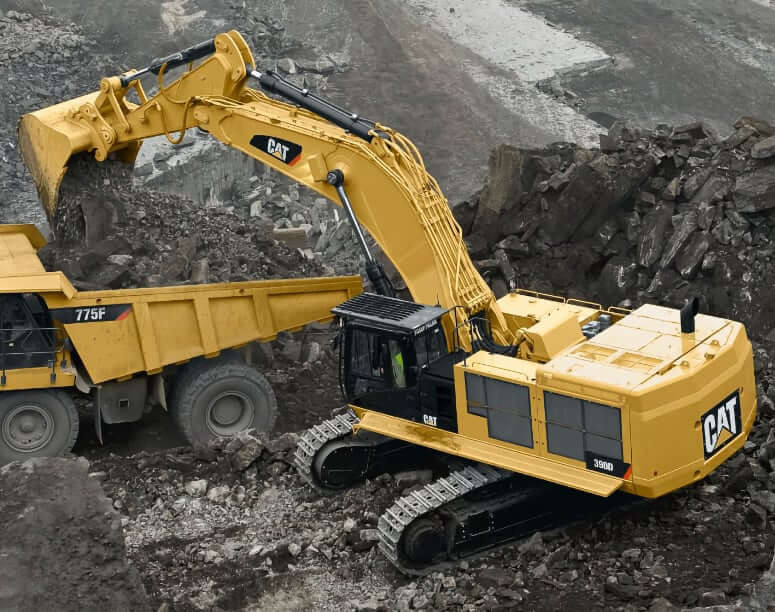

Гидравлика
| Тип гидравлической системы | С приоритетными пропорциональными клапанами компенсации давления (PPPC) |
| Производительность гидронасоса (Суммарная) | 980 л/мин |
| Производительность гидронасоса (Система поворота) | 460 л/мин |
| Производительность гидронасоса (Система управления) | 90 л/мин |
| Максимальное давление (Рабочее оборудование, нормальный режим) | 35000 кПа |
| Максимальное давление (Рабочее оборудование, режим подъема тяжелых грузов) | 35000 кПа |
| Максимальное давление (Ходовая часть) | 35000 кПа |
| Максимальное давление (Поворотная платформа) | 25000 кПа |
| Максимальное давление (Система управления) | 4120 кПа |
| Гидроцилиндр стрелы — внутренний диаметр и ход поршня | 210 х 1967 мм |
| Цилиндр рукояти — внутренний диаметр и ход штока | 220 х 2262 мм |
| Гидроцилиндр ковша семейства HB2 — внутренний диаметр и ход поршня | 200 х 1451 мм |
| Гидроцилиндр ковша семейства JC — внутренний диаметр и ход поршня | 220 х 1586 мм |
Объемы заправочных жидкостей
| Объем топливного бака | 1240 л. |
| Объем моторного масла (с масляным фильтром) | 65 л. |
| Объем системы охлаждения двигателя | 101 л. |
| Объем масла для бортового редукторов (с каждой стороны) | 21 л. |
| Объем масла для привода механизма поворота (каждый) | 19 л. |
| Объем гидросистемы (включая гидравлический бак) | 995 л. |
| Объем гидробака | 480 л |
