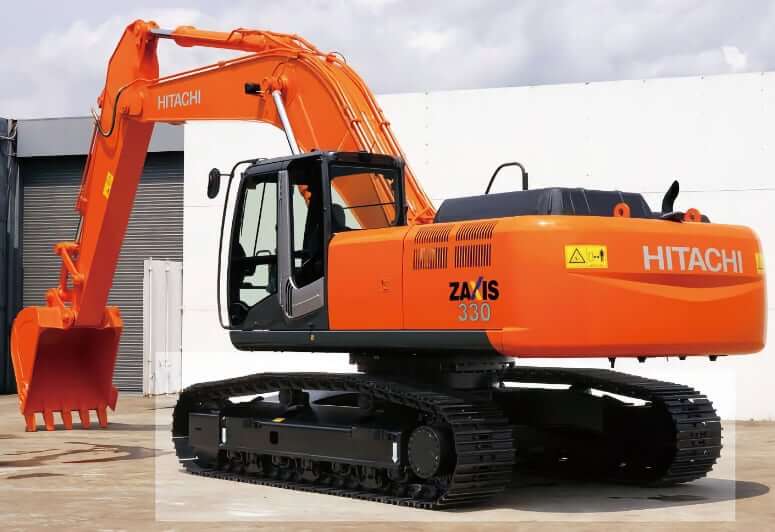

Технические характеристики
Размеры и габариты
| Рукоять Hitachi ZX330-3 | 2.66 м | 3.2 м | 4.0 м |
|---|---|---|---|
| Транспортная длина | 11130 мм | 11000 мм | 11090 мм |
| Транспортная высота | 3470 мм | 3270 мм | 3600 мм |
| Транспортная ширина | 3190 мм | 3190 мм | 3190 мм |
| Высота ходовой части | 1060 мм | 1060 мм | 1060 мм |
| Длина опорной поверхности гусениц | 3730 мм | 3730 мм | 3730 мм |
| Ширина ходовой части | 3190 мм | 3190 мм | 3190 мм |
| Радиус поворота хвостовой части | 3370 мм | 3370 мм | 3370 мм |
| Просвет под поворотной платформой | 1160 мм | 1160 мм | 1160 мм |
| Высота до верха кабины с ROPS | 3160 мм | 3160 мм | 3160 мм |
| Дорожный просвет | 500 мм | 500 мм | 500 мм |
Весовые характеристики
| Ширина и тип башмака | Масса экскаватора | Давление на грунт |
|---|---|---|
| 600 мм, тройной грунтозацеп | 31600 кг | 64 кПа |
| 700 мм, тройной грунтозацеп | 32200 кг | 56 кПа |
| 800 мм, тройной грунтозацеп | 32600 кг | 49 кПа |
| 600 мм, плоский башмак | 32500 кг | 66 кПа |
Рабочий диапазон
| Рукоять Hitachi ZX330-3 | 2.66 м | 3.2 м | 4.0 м |
|---|---|---|---|
| Макс. глубина копания | 6840 мм | 7380 мм | 8180 мм |
| Макс. глубина вертикальной стенки котлована | 5510 мм | 6420 мм | 7270 мм |
| Макс. радиус копания | 10570 мм | 11100 мм | 11860 мм |
| Макс. радиус копания на уровне земли | 10360 мм | 10890 мм | 11670 мм |
| Макс. высота копания | 9990 мм | 10360 мм | 10750 мм |
| Макс. высота погрузки | 6940 мм | 7240 мм | 7630 мм |
| Мин. радиус поворота | 4610 мм | 4460 мм | 4470 мм |
| Вырывное усилие ковша (ISO) | 234 кН | 234 кН | 234 кН |
| Вырывное усилие ковша (SAE) | 204 кН | 204 кН | 204 кН |
| Вырывное усилие рукояти (ISO) | 211 кН | 176 кН | 151 кН |
| Вырывное усилие рукояти (SAE) | 203 кН | 169 кН | 146 кН |
Ковш
| Стандартная емкость ковша (ISO) | 1.4 куб.м. |
| Минимальная емкость ковша (ISO) | 0.9 куб.м. |
| Максимальная емкость ковша (ISO) | 1.6 куб.м. |
Механизм поворота
| Скорость поворота | 10.7 об/мин |
| Гидромотор | Аксиально-поршневой гидромотор с планетарным редуктором погружён в масляную ванну |
| Поворотный круг | На однорядном шарикоподшипнике сдвигового типа с индукционной закалкой внутреннего зубчатого колеса |
| Внутренний зубчатый венец | Внутренний зубчатый венец и ведущая шестерня погружены в смазку |
| Стояночный тормоз поворотного круга | Дисковый, пружинный, с гидравлическим растормаживанием |

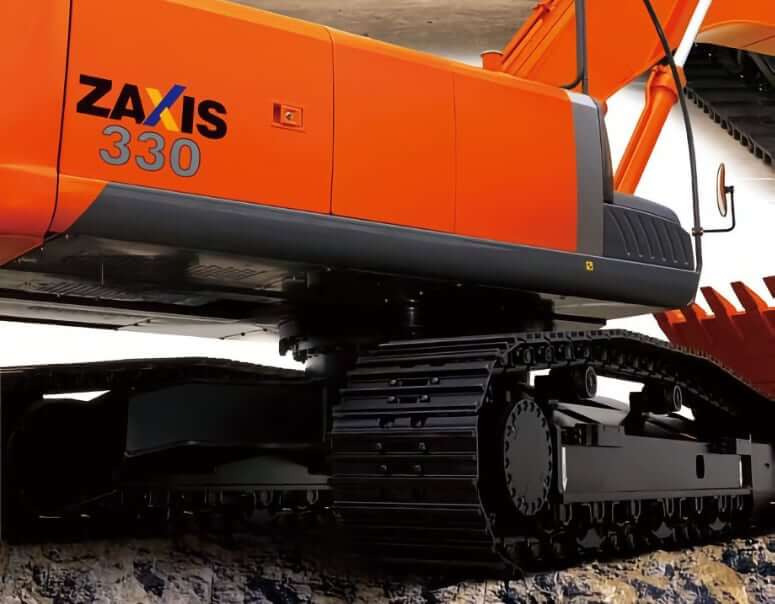

Ходовая часть
| Размер башмака | 600 мм |
| Ширина колеи | 2590 мм |
| Ширина ходовой части | 3190 мм |
| Длина опорной поверхности гусениц | 3730 мм |
| Количество башмаков с каждой стороны | 45 |
| Количество опорных катков с каждой стороны | 7 |
| Количество поддерживающих роликов с каждой стороны | 2 |
| Максимальная скорость хода, пониженная | 3.2 км/ч |
| Максимальная скорость хода, повышенная | 5.5 км/ч |
| Давление на грунт (стандартный башмак, 600 мм) | 64 кПа |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Isuzu |
| Модель двигателя | Isuzu AH-6HK1XYSA-01 |
| Рабочий объем | 7.8 л. |
| Диаметр цилиндра | 115 мм |
| Ход поршня | 125 мм |
| Полезная мощность двигателя | 202 кВт |
| Измерение мощности при | 1900 об/мин |
| Максимальный крутящий момент | 1080 Нм |
| Измерение крутящего момента при | 1500 об/мин |
| Подача воздуха в двигатель | Турбонаддув с интеркулером |
| Экологические нормы выбросов | US EPA Tier 3 + EU Stage IIIA |
Эксплуатационные характеристики
| Эксплуатационная масса | 31600 кг |
| Максимальная эксплуатационная масса | 32600 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 50 А |
| Аккумуляторная батарея | 2х 12 В, 128 Ач |
| Структура OPG | ISO 10262 Level I |
| Ширина кабины оператора | 1005 мм |
| Высота кабины оператора | 1675 мм |
Гидравлика
| Тип гидронасоса | 2 аксиально-поршневых насоса переменной производительности |
| Производительность основного насоса | 2 x 288 л/мин |
| Тип насоса гидроуправления | 1 шестеренчатый насос |
| Производительность насоса контура гидроуправления | 34 л/мин |
| Давление предохранительного клапана (контур рабочего оборудования) | 34300 кПа |
| Давление предохранительного клапана (режим Power boost) | 36300 кПа |
| Давление предохранительного клапана (контур поворотного механизма) | 34300 кПа |
| Давление предохранительного клапана (контур ходовой части) | 34300 кПа |
| Давление предохранительного клапана (контур гидроуправления) | 3900 кПа |

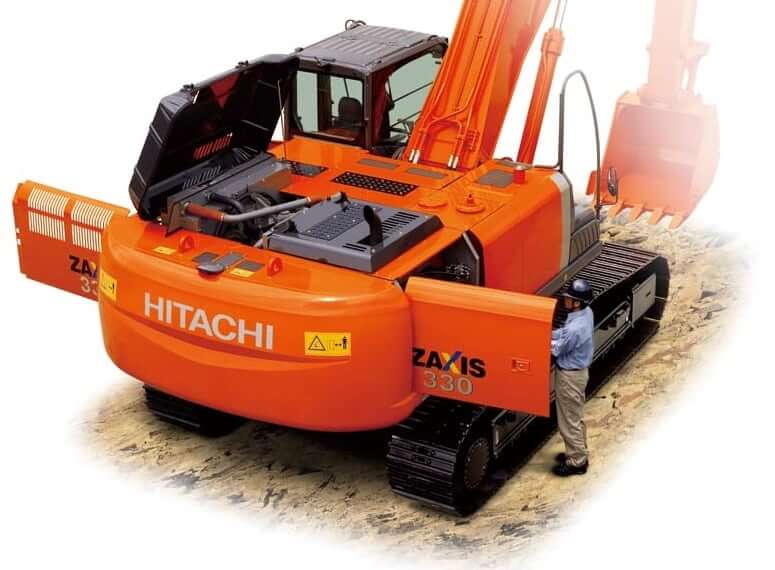

Объемы заправочных жидкостей
| Объем топливного бака | 630 л. |
| Объем моторного масла (с масляным фильтром) | 41 л. |
| Объем системы охлаждения двигателя | 32 л. |
| Объем гидросистемы | 374 л. |
| Объем гидробака | 298 л. |
| Емкость привода поворота платформы | 17 л. |
| Емкость механизма хода (с каждой стороны) | 9.2 л. |
