Технические характеристики
- Размеры и габариты
- Рабочий диапазон
- Рабочий диапазон (Стрела/Рукоять, вариант 2)
- Рабочий диапазон (Стрела/Рукоять, вариант 3)
- Рабочий диапазон (Стрела/Рукоять, вариант 4)
- Рабочий диапазон (Стрела/Рукоять, вариант 5)
- Ходовая часть
- Двигатель
- Механизм поворота
- Эксплуатационные характеристики
- Гидравлика
- Объемы заправочных жидкостей

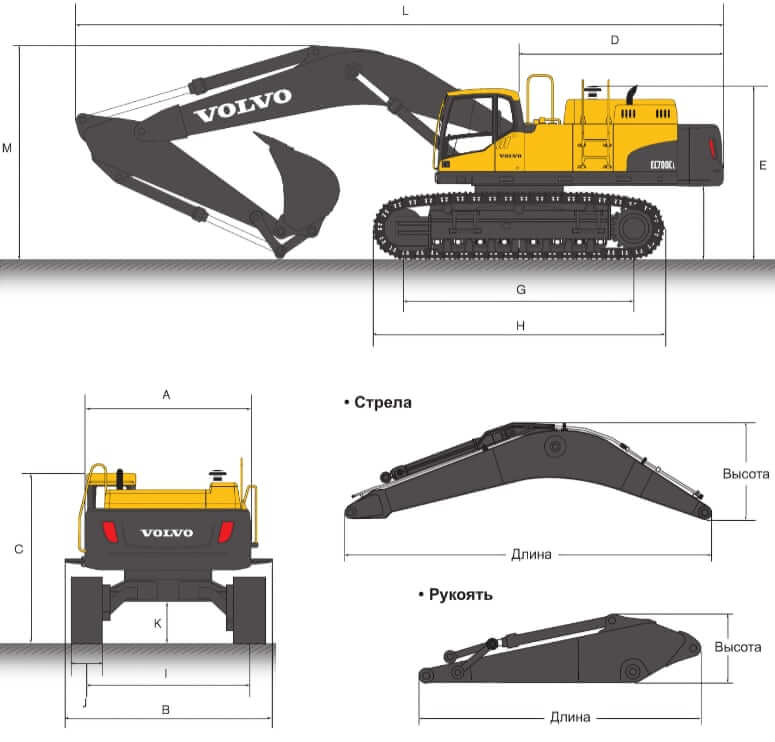

Размеры и габариты
| A. Ширина надстройки | 3420 мм |
| B. Ширина ходовой части | 4286 мм |
| C. Высота до верха кабины с ROPS | 3520 мм |
| D. Радиус поворота хвостовой части | 4140 мм |
| E. Высота по крышке воздушного фильтра | 3590 мм |
| F. Просвет под поворотной платформой | 1507 мм |
| G. Длина опорной поверхности гусениц | 4750 мм |
| H. Длина по гусеницам | 5990 мм |
| I. Колея гусеничного хода | 3350 мм |
| J. Ширина гусеничной ленты | 650 мм |
| K. Дорожный просвет | 858 мм |
| L. Габаритная длина | 12200 мм |
| M. Высота по стреле | 4855 мм |

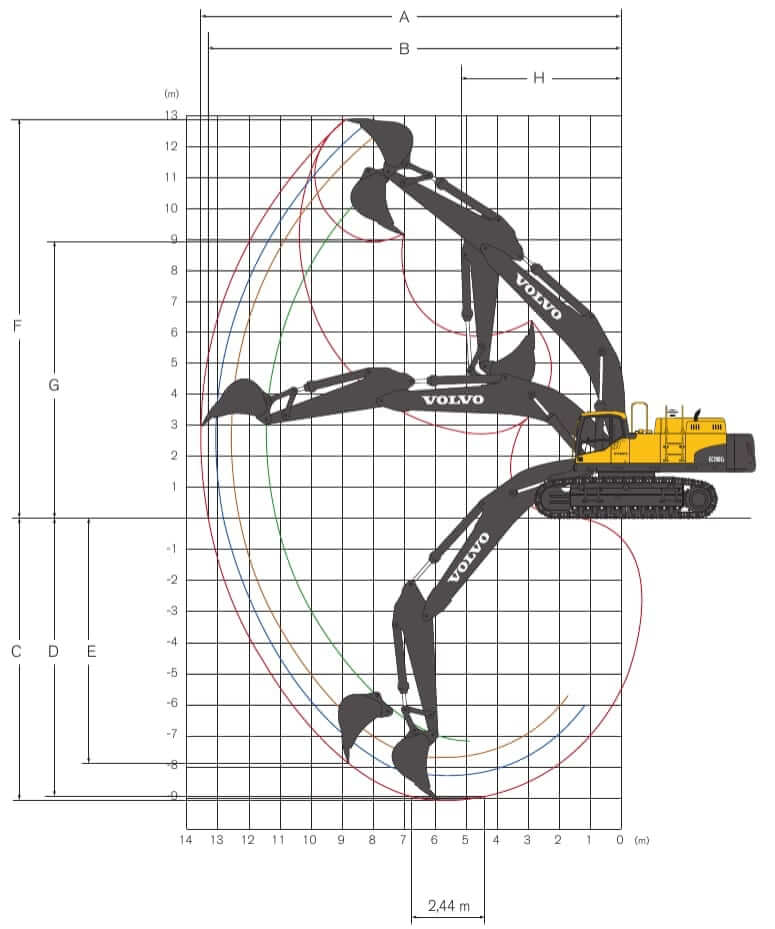

Рабочий диапазон
| A. Макс. радиус копания | 11500 мм |
| B. Макс. радиус копания (на уровне грунта) | 11200 мм |
| C. Макс. глубина копания | 7250 мм |
| D. Макс. глубина копания (уровень 2.44 м) | 7250 мм |
| E. Макс. глубина вертикальной стенки котлована | 5065 мм |
| F. Макс. высота среза | 10980 мм |
| G. Макс. высота погрузки | 6960 мм |
| H. Мин. передний радиус поворота | 5160 мм |
| Транспортная длина | 12200 мм |
| Транспортная высота | 4855 мм |
| Размеры стрелы / рукояти | Стрела 6600 мм / Рукоять 2900 мм |
Рабочий диапазон (Стрела/Рукоять, вариант 2)
| Транспортная длина | 13320 мм |
| Макс. высота среза | 12490 мм |
| Транспортная высота | 4660 мм |
| Макс. высота погрузки | 8410 мм |
| Макс. радиус копания | 12335 мм |
| Макс. глубина вертикальной стенки котлована | 6780 мм |
| Макс. глубина копания | 7755 мм |
| Размеры стрелы / рукояти | Стрела 7700 мм / Рукоять 2900 мм |
Рабочий диапазон (Стрела/Рукоять, вариант 3)
| Транспортная длина | 13220 мм |
| Макс. высота среза | 12620 мм |
| Макс. высота погрузки | 8610 мм |
| Транспортная высота | 4600 мм |
| Макс. радиус копания | 12910 мм |
| Макс. глубина вертикальной стенки котлована | 7250 мм |
| Макс. глубина копания | 8400 мм |
| Размеры стрелы / рукояти | Стрела 7700 мм / Рукоять 3550 мм |
Рабочий диапазон (Стрела/Рукоять, вариант 4)
| Транспортная длина | 13170 мм |
| Транспортная высота | 4950 мм |
| Макс. высота среза | 12940 мм |
| Макс. высота погрузки | 8930 мм |
| Макс. радиус копания | 13540 мм |
| Макс. глубина копания | 9055 мм |
| Макс. глубина вертикальной стенки котлована | 7855 мм |
| Размеры стрелы / рукояти | Стрела 7700 мм / Рукоять 4200 мм |
Рабочий диапазон (Стрела/Рукоять, вариант 5)
| Макс. высота среза | 13420 мм |
| Макс. высота погрузки | 9400 мм |
| Макс. радиус копания | 14500 мм |
| Макс. глубина копания | 10055 мм |
| Макс. глубина вертикальной стенки котлована | 8790 мм |
| Размеры стрелы / рукояти | Стрела 7700 мм / Рукоять 5200 мм |
Ходовая часть
| Ширина колеи | 3350 мм |
| Размер башмака | 900 мм |
| Количество поддерживающих роликов (с каждой стороны) | 3 |
| Количество опорных катков с каждой стороны | 8 |
| Количество башмаков с каждой стороны | 48 |
| Давление на грунт | 75.16 кПа |
| Тяговое усилие | 453 кН |
| Максимальная скорость хода | 4.6 км/ч |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Volvo |
| Модель двигателя | Volvo D16E EAE3 |
| Полезная мощность двигателя | 316 кВт |
| Полная мощность двигателя | 346 кВт |
| Измерение мощности при | 1800 об/мин |
| Максимальный крутящий момент | 2250 Нм |
| Измерение крутящего момента при | 1350 об/мин |
| Рабочий объем | 16.1 л. |
| Подача воздуха в двигатель | Турбонаддув с интеркулером |
| Экологические нормы выбросов | EU Stage IIIA |
Механизм поворота
| Скорость поворота | 6.7 об/мин |
| Максимальный крутящий момент | 23100 Нм |
Эксплуатационные характеристики
| Эксплуатационная масса | 71700 кг |
| Масса противовеса | 11300 кг |
| Масса ковша | 3730 кг / 2800 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 80 А |
| Аккумуляторная батарея | 2х 12 В, 225 Ач |
| Уровень шума в кабине | 72 дБ(A) |
| Уровень шума снаружи кабины | 107 дБ(A) |
Гидравлика
| Тип насоса | 2 аксиально-поршневых гидронасоса переменного объема |
| Производительность гидравлического насоса | 872 л/мин (2х 436 л/мин) |
| Производительность насоса контура управления | 27.4 л/мин |
| Давление предохранительного клапана гидросистемы | 34300 кПа |
Объемы заправочных жидкостей
| Объем топливного бака | 840 л. |
| Объем системы охлаждения двигателя | 65 л. |
| Объем моторного масла (с масляным фильтром) | 52 л. |
| Объем гидросистемы (включая гидробак) | 655 л. |
| Объем гидробака | 350 л. |
| Редуктор поворотного круга | 2х 6 л. |
| Редуктор ходового механизма | 2х 20 л. |
