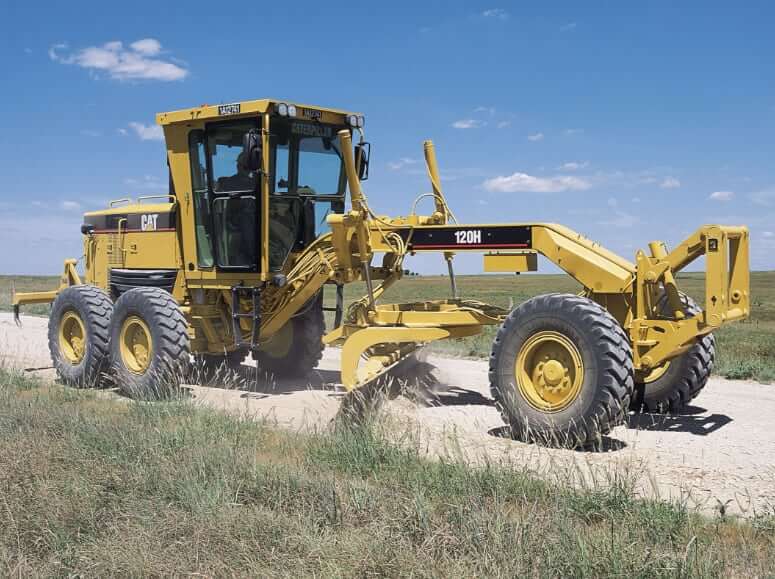

Технические характеристики
Размеры и габариты
| Габаритная длина (от противовеса до рыхлителя) | 10064 мм |
| A. Длина (от шины переднего колеса до задней части машины) | 8140 мм |
| B. Габаритная ширина | 2440 мм |
| C. Высота до верха кабины с ROPS | 3110 мм |
| D. Колесная база | 5870 мм |
| E. Дорожный просвет | 351 мм |
| F. Дорожный просвет (передний мост) | 608 мм |
| G. Колесная база тандемной оси | 1510 мм |
Поворотный круг грейдера
| Диаметр | 1530 мм |
| Вращение | 360° |
| Боковой сдвиг поворотного круга влево | 625 мм |
| Боковой сдвиг поворотного круга вправо | 628 мм |
| Вылет ножа за пределы колеи (слева) | 1840 мм |
| Вылет ножа за пределы колеи (справа) | 1912 мм |
| Дорожный просвет ножа | 457 мм |
| Угол наклона ножа вперед | 40° |
| Угол наклона ножа назад | 5° |

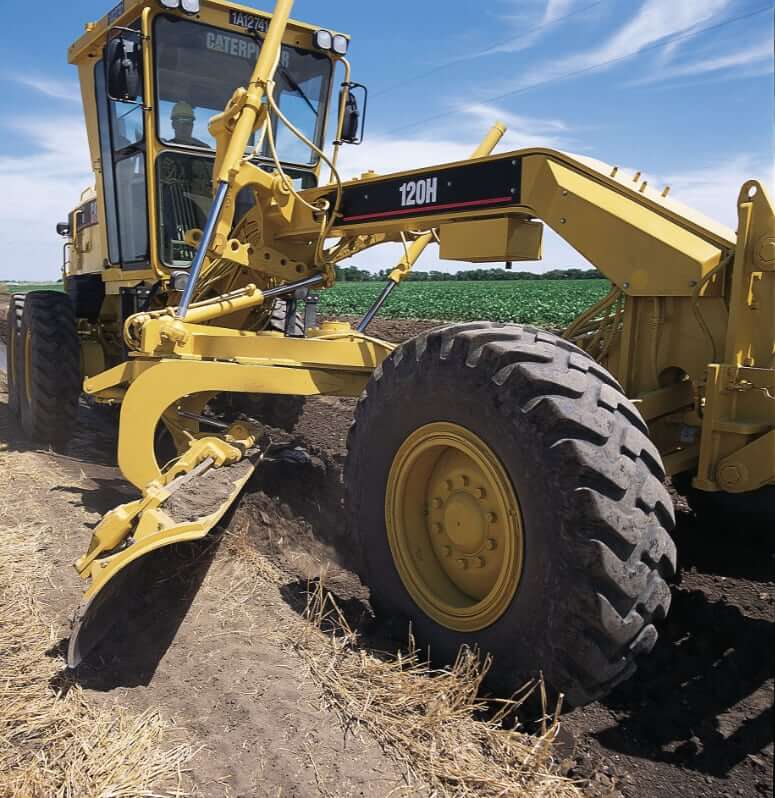

Отвал
| Ширина отвала | 3660 мм |
| Высота отвала | 610 мм |
| Толщина отвала | 22 мм |
| Макс. глубина копания | 775 мм |
| Боковой сдвиг ножа (влево) | 524 мм |
| Боковой сдвиг ножа (вправо) | 660 мм |
| Тяговое усилие на отвале при максимальном весе | 10661 кг |
| Давление прижима отвала | 9100 кг |
Двигатель
| Модель двигателя | Cat 3116 DITA | Cat 3126B VHP |
|---|---|---|
| Число цилиндров | 6 | 6 |
| Производитель мотора | Caterpillar | Caterpillar |
| Рабочий объем | 6.6 л. | 6.6 л. |
| Максимальная мощность двигателя | 113 кВт | 115 кВт |
| Полезная мощность двигателя | 104 кВт | 104 кВт |
| Измерение мощности при | 2000 об/мин | 2000 об/мин |
| Максимальный крутящий момент | 650 Нм | 737 Нм |
| Измерение крутящего момента при | 1400 об/мин | 1400 об/мин |
| Запас по крутящему моменту | 30-33% | 50% |
| Подача воздуха в двигатель | Турбонаддув | Турбонаддув |
Эксплуатационные характеристики
| Максимальная эксплуатационная масса | 11358 кг |
| Эксплуатационная масса (нагрузка на переднюю ось) | 3164 кг |
| Эксплуатационная масса (нагрузка на заднюю ось) | 8194 кг |
| Размер шин | 13.00-24 10PR; 14.00-24; 15.5-25; 17.5-25 |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 35 А |
| Аккумуляторная батарея | 12 В, CCA 750 |
Трансмиссия
| Тип трансмиссии | Коробка передач с прямым приводом, с переключением под нагрузкой |
| Количество передач | 8 |
| Количество передач заднего хода | 6 |
| Максимальная скорость | 42.6 км/ч |
| Максимальная скорость задним ходом | 33.7 км/ч |
| Тормоза рабочие | Многодисковые маслопогруженные тормоза с пневматическим приводом, |
| Площадь фрикционной поверхности | 16744 см2 |
| Тормоза стояночные | Многодисковые маслопогруженные, с пневматическим приводом |
| Дополнительный тормоз | Двойной контур |
Передний мост
| Угол наклона колес влево и вправо | 18° |
| Угол качания вверх и вниз | 32° |
| Дорожный просвет | 608 мм |
Шарнир рамы
| Угол изгиба рамы / сочленения | 20° |
| Радиус разворота | 7.2 м |
Гидравлика
| Тип гидросистемы | Гидравлическая система закрытым центром, с регулированием рабочих параметров в зависимости от нагрузки |
| Гидрораспределители | Гидрораспределители с пропорциональными приоритетными клапанами компенсации давления (PPPC) |
| Тип насоса | Аксиально-поршневой насос переменной производительности |
| Производительность гидронасоса | 148 л/мин |
| Предельное давление гидросистемы | 24150 кПа |
| Давление холостого хода | 3100 кПа |
Объемы заправочных жидкостей
| Модель двигателя | Cat 3116 DITA | Cat 3126B VHP |
|---|---|---|
| Объем топливного бака | 284 л. | 340 л. |
| Объем системы охлаждения двигателя | 40 л. | 40 л. |
| Объем моторного масла (с масляным фильтром) | 23 л. | 29.5 л. |
| Объем гидросистемы (включая бак) | 61 л. | 68 л. |
| Объем гидробака | 38 л. | 38 л. |
| Кожух привода поворотного круга | 7 л. | 7 л. |
| Объем масла в картере тандемного привода (в каждом) | 49 л. | 49 л. |
| Объем масла в дифференциалах / бортовых редукторах | 47 л. | 47 л. |
| Корпус ступичного подшипника переднего колеса | 0.5 л. | 0.5 л. |
Дополнительное оборудование
- Ножи к отвалу толщиной 22 мм
- 203 × 19 мм для отвала длиной 3,7 м
- 203 × 19 мм для отвала длиной 4,1 м
- 203 × 16 мм для отвала длиной 3.7 м
- 203 × 16 мм для отвала длиной 4,1 м
- Ножи к отвалу толщиной 25 мм
- 203 × 19 мм для отвала длиной 3,7 м
- 203 × 19 мм для отвала длиной 4,1 м
- Удлинительные секции отвала длиной 610 мм левая и правая
- к отвалу толщиной 22 мм — 114 кг
- к отвалу толщиной 25 мм — 148 кг
