Технические характеристики

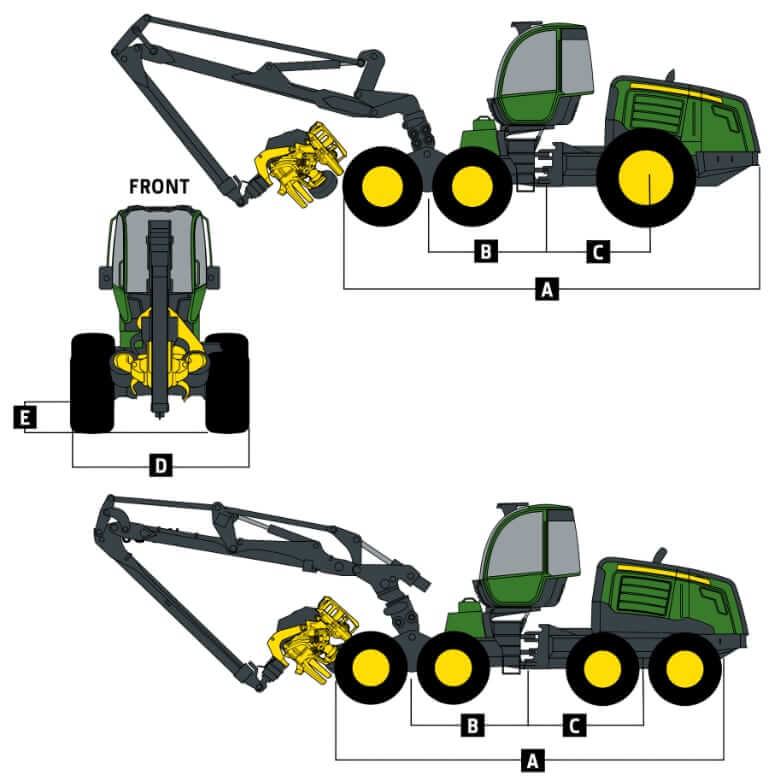

Размеры и габариты
| John Deere 1270G | 6WD | 8WD |
|---|---|---|
| Транспортировочная длина | 12270 мм | 12560 мм |
| A. Длина машины | 7697 мм | 7927 мм |
| B. Передний мост — центральный шарнир | 2150 мм | 2150 мм |
| C. Задний мост — центральный шарнир | 2020 мм | 2280 мм |
| B+C. Колесная база | 4170 мм | 4430 мм |
| D. Ширина с шинами серии 600 | 2746 мм | 2746 мм |
| D. Ширина с шинами серии 710 | 2960 мм | 2960 мм |
| E. Дорожный просвет (центральный шарнир) | 654 мм | 717 мм |
| Транспортировочная высота | 3810 мм | 3881 мм |
| Внешний радиус поворота с шинами 710 | 6736 мм | 7105 мм |
| Внутренний радиус поворота с шинами 710 | 3761 мм | 3988 мм |
Размеры колес
| Размер передних колес (6WD) | 26.5 — 20 |
| Размер задних колес (6WD) | 34-14 |
| Размер передних колес (8WD) | 26.5 — 20 |
| Размер задних колес (8WD) | 26.5 — 20 |
Манипулятор харвестера
| Модель манипулятора | CH7 |
| Максимальный вылет | 8.6 / 10 / 11.7 м |
| Момент подъема | 197 кНм |
| Момент поворота | 50 кНм |
| Угол поворота манипулятора | 220° |
| Угол наклона вперед/назад | +28° / -15° |

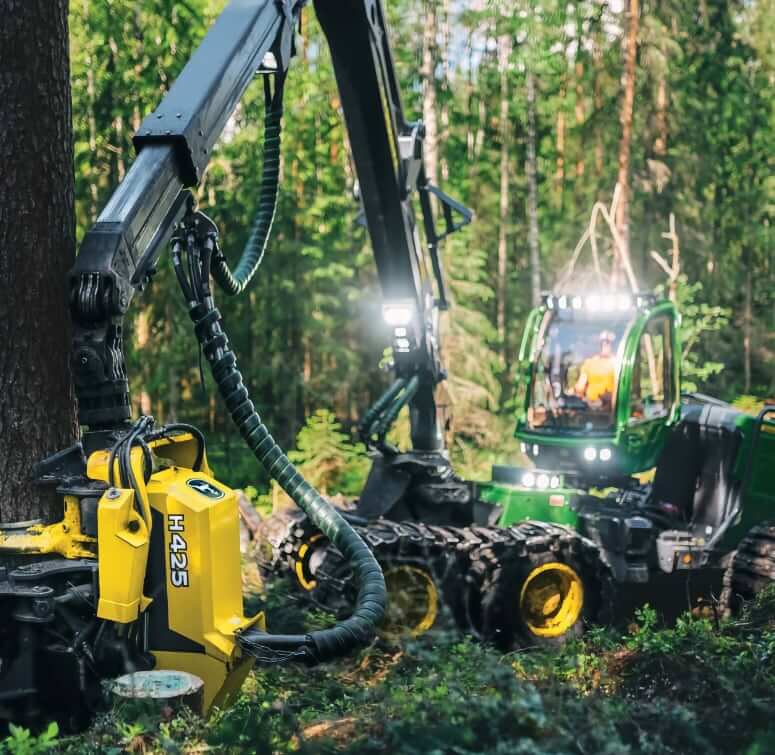

| Модель головки | H270-II, H215E, H423, H424, H425, H425HD, H480C |
Весовые характеристики
| Эксплуатационная масса (6WD) | 20650 кг |
| Эксплуатационная масса (8WD) | 24450 кг |
Двигатель
| John Deere 1270G | 6WD | 8WD |
|---|---|---|
| Число цилиндров | 6 | 6 |
| Производитель мотора | John Deere | John Deere |
| Модель двигателя | PowerTech Plus 6090 Tier 4F | PowerTech Plus 6090 Tier 2 / Tier 3 |
| Рабочий объем | 9.0 л. | 9.0 л. |
| Диаметр цилиндра | 118.4 мм | 118.4 мм |
| Ход поршня | 136 мм | 136 мм |
| Полная мощность двигателя | 200 кВт | 190 кВт |
| Измерение мощности при | 1800 об/мин | 1800 об/мин |
| Максимальный крутящий момент | 1315 Нм | 1250 Нм |
| Измерение крутящего момента при | 1300 об/мин | 1300 об/мин |
| Степень сжатия | 16,0:1 | 16,0:1 |
| Подача воздуха в двигатель | Турбонаддув с интеркулером | Турбонаддув с интеркулером |
| Экологические нормы выбросов | US EPA Tier 4 Final + EU Stage V | US EPA Tier 3 + EU Stage IIIA US EPA Tier 2 + EU Stage II |
Эксплуатационные характеристики
| Макс. масса (6WD / 8WD) | 20650 кг / 24450 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 150 А, 28 В |
| Аккумуляторная батарея | 2х 12 В, 154 Ач |
| Рабочее освещение | Галогеновые / LED (опция): 10 рабочих фонарей, 4 фонаря на манипуляторе и 6 фонарей для зоны прореживания |
| Рулевое управление | Пропорциональное управление поворотом рамы с помощью мини-джойстика |
| Угол поворота | ±44° |
Поворотная кабина
| Тип кабины | Автоматический следование за манипулятором |
| Угол поворота кабины | 160° |
| Угол наклона кабины влево/вправо | ±17° |
| Угол наклона кабины вперед/назад | ±9° |
| Фиксированная кабина | Опционально |
Трансмиссия
| Тип трансмиссии | Механико-гидростатическая трансмиссия, двухскоростная коробка передач |
| Максимальная скорость (6WD / 8WD) | 22 км/ч / 21 км/ч |
| Тяговое усилие (6WD / 8WD) | 180 кН / 210 кН |
| Колесная формула | 6х6 (6WD) / 8х8 (8WD) |
| Блокировка дифференциала | Гидромеханическая блокировка дифференциала |
| Рабочая тормозная система | Гидравлически активируемые, многодисковые тормоза мокрого типа |
| Аварийный тормоз | Пружинно активируемый рамный тормоз, автоматическое срабатывание |
| Стоячноный тормоз | Пружинно активируемый рамный тормоз, автоматическое срабатывание |
Гидравлика
| Тип гидросистемы | Гидравлическая система с обратной связью, регулированием мощности и 2 насосами |
| Рабочий объем насосов | 190 куб.см. и 180 куб.см. |
| Максимальное рабочее давление | 28000 кПа |

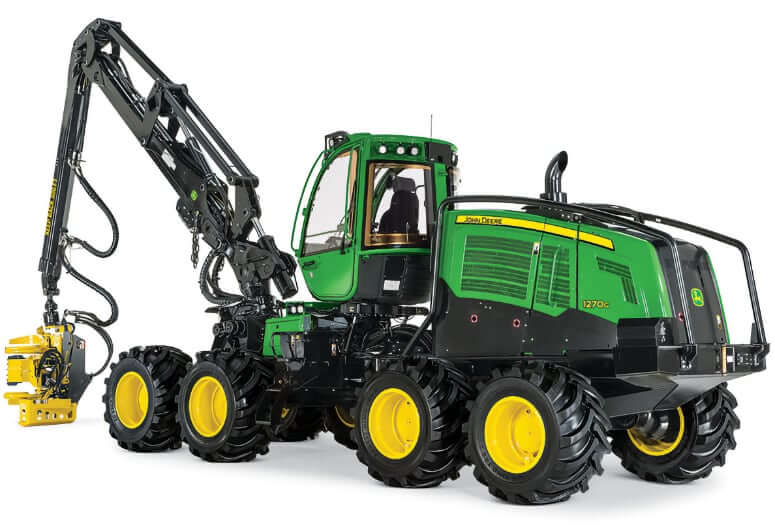

Объемы заправочных жидкостей
| Объем топливного бака | 450 л. (390 л.) |
| Объем бака DEF (только John Deere 1270G 6х6) | 23 л. |
| Объем моторного масла (с масляным фильтром) | 30 л. |
| Объем системы охлаждения двигателя | 42.8 л. |
| Емкость гидравлической системы (включая гидробак) | 300 л. |
| Объем трансмиссионной жидкости | 5.1 л. |
| Объем масла дифференциала переднего моста | 12.5 л. |
| Объем масла дифференциала заднего моста | 25 л. |
| Объем масла тандемной тележки (каждой) | 40 л. |
| Объем масла для колесного редуктора (каждый) | 5 л. |
| Объем масла привода манипулятора | 19.5 л. |
