Технические характеристики

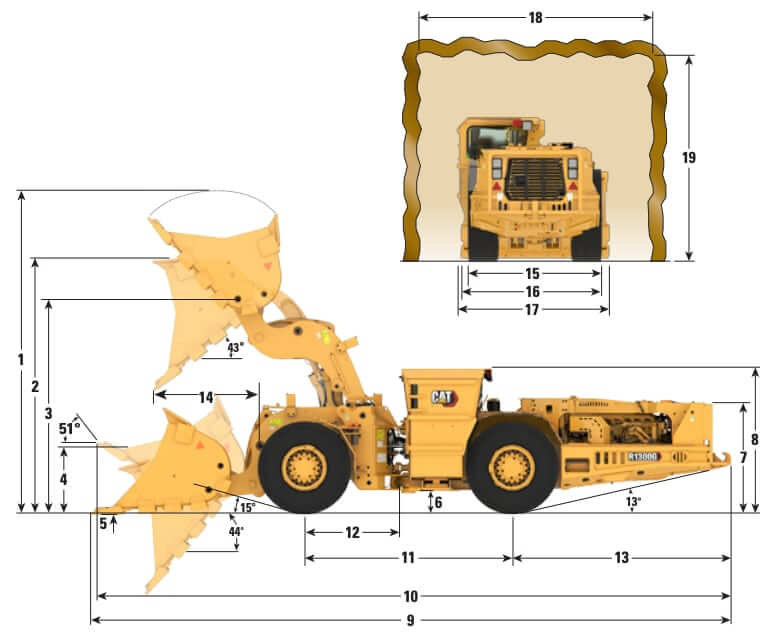

Размеры и габариты
| ПДМ R1300G с ковшом | CAT 243-6143 | CAT 243-6224 | 157-3622 (Ejector) |
|---|---|---|---|
| Емкость ковша | 3.1 куб.м. | 3.4 куб.м. | 2.4 куб.м. |
| Ширина ковша по режущей кромке | 2200 мм | 2400 мм | 2200 мм |
| 1. Высота с поднятым ковшом | 4302 мм | 4302 мм | 4302 мм |
| 2. Максимальная высота разгрузки | 3531 мм | 3531 мм | 3579 мм |
| 3. Высота оси шарнира ковша при макс. подъеме | 2918 мм | 2918 мм | 2918 мм |
| 4. Высота разгрузки при макс. подъеме | 1560 мм | 1563 мм | 1563 мм |
| 5. Глубины срезаемого грунта | 34 мм | 36 мм | 36 мм |
| 6. Дорожный просвет | 321 мм | 321 мм | 321 мм |
| 7. Высота до верха капота | 1628 мм | 1628 мм | 1628 мм |
| 8. Высота до верха кабины с ROPS | 2120 мм | 2120 мм | 2120 мм |
| 9. Габаритная длина (при выемке) | 9107 мм | 9095 мм | 9095 мм |
| 10. Габаритная длина (при откате) | 8714 мм | 8704 мм | 8704 мм |
| 11. Колёсная база | 3050 мм | 3050 мм | 3050 мм |
| 12. Длина от передней оси до сцепки | 1525 мм | 1525 мм | 1525 мм |
| 13. Длина от задней оси до бампера | 2932 мм | 2932 мм | 2932 мм |
| 14. Вылет при макс. подъеме и разгрузке | 1583 мм | 1584 мм | 1584 мм |
| 15. Габаритная ширина по колесам | 1900 мм | 1900 мм | 1900 мм |
| 16. Габаритная ширина без ковша | 2109 мм | 2109 мм | 2109 мм |
| 17. Габаритная ширина с ковшом | 2290 мм | 2460 мм | 2290 мм |
| 18. Рекомендуемая ширина туннеля | 3000 мм | 3000 мм | 3000 мм |
| 19. Рекомендуемая высота туннеля | 2800 мм | 2800 мм | 2800 мм |

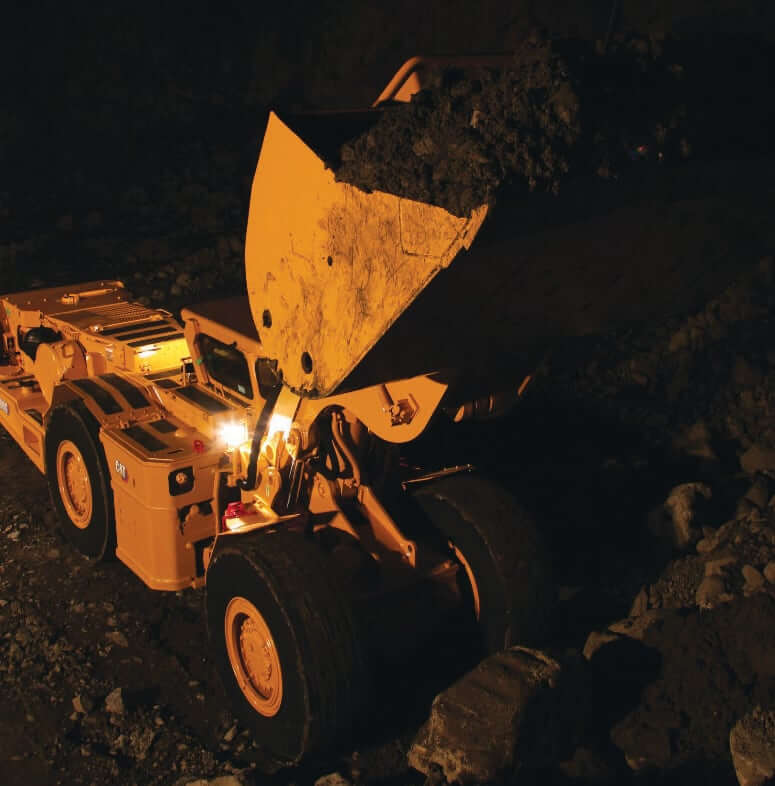

Ковши для CAT R1300G
| Модель ковша | Емкость ковша (с «шапкой») | Ширина ковша |
|---|---|---|
| Cat 513-7350 | 2.5 куб.м. | 2010 мм |
| Cat 186-9278 | 2.8 куб.м. | 2010 мм |
| Cat 243-6143 (старндарт) | 3.1 куб.м. | 2200 мм |
| Cat 243-6224 | 3.4 куб.м. | 2400 мм |
| Cat 157-3622 (Ejector) | 2.4 куб.м. | 2200 мм |

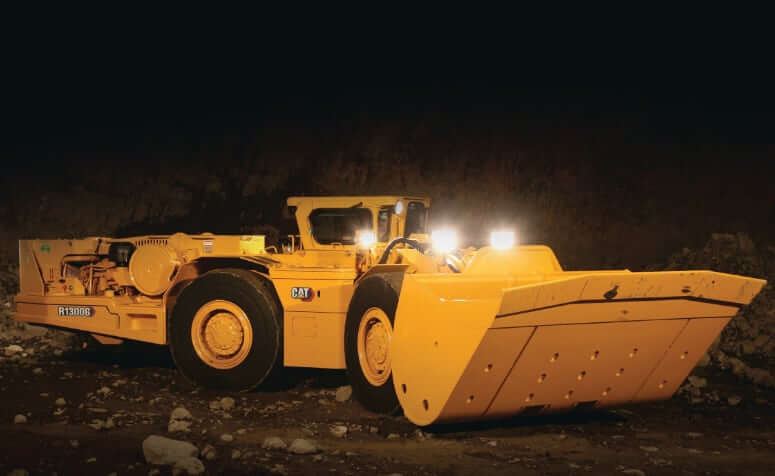

Весовые характеристики
| ПДМ R1300G | С пустым ковшом | С полным ковшом |
|---|---|---|
| Макс нагрузка на переднюю ось | 7625 кг | 18645 кг |
| Макс нагрузка на заднюю ось | 13100 кг | 8880 кг |
| Эксплуатационная масса | 20725 кг | 27525 кг |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Caterpillar |
| Модель двигателя | Cat 3306B DITA |
| Рабочий объем | 10.5 л. |
| Диаметр цилиндра | 121 мм |
| Ход поршня | 152 мм |
| Полезная мощность двигателя | 117 кВт |
| Измерение мощности при | 2200 об/мин |
| Максимальный крутящий момент | 793 Нм |
| Измерение крутящего момента при | 1400 об/мин |
| Подача воздуха в двигатель | Турбонаддув с интеркулером |
Эксплуатационные характеристики
| Эксплуатационная масса | 20725 кг |
| Номинальная полезная нагрузка | 6900 кг |
| Полная эксплуатационная масса машины | 27525 кг |
| Максимальная эксплуатационная масса | 29702 кг |
| Вырывное усилие ковша | 117.9 кН |
| Статическая опрокидывающая нагрузка | 20575 кг |
| Статическая опрокидывающая нагрузка (полный поворот) | 17870 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 75 А |
| Аккумуляторная батарея | 2х 12 В, 90 Ач, CCA 1000 |
| Стартер | 24 В, Cat 207-1560 |
| Размер шин | 17.5 х R25 |
| Радиус разворота (внешний) | 5717 мм |
| Радиус разворота (внутренний) | 2825 мм |
| Угол изгиба рамы / сочленения | ±42.5° |
| Угол качания моста | ±10° |

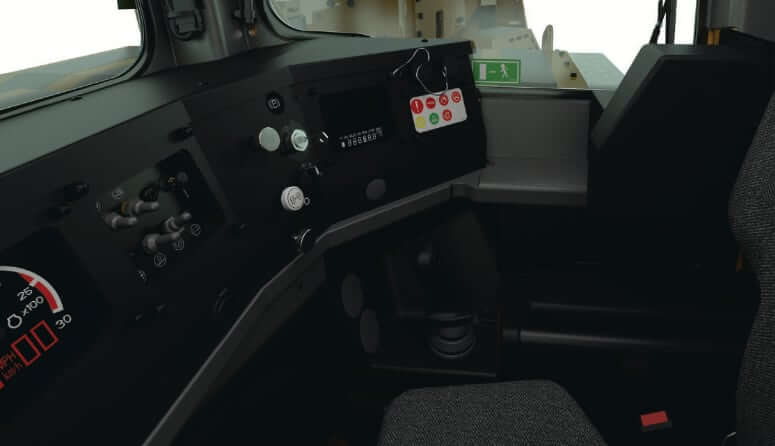

Кабина оператора
| Защита кабины | Интегрированные конструкции ROPS + FOPS |
| Кресло оператора | Подрессоренное сиденье оператора |
| Ремень безопасности | Инерционный втягивающийся ремень безопасности |
| Кондиционирование | Опционально |
| Управление | Джойстик |
| Дисплей | Caterpillar Electronic Monitoring System (CEMS) |

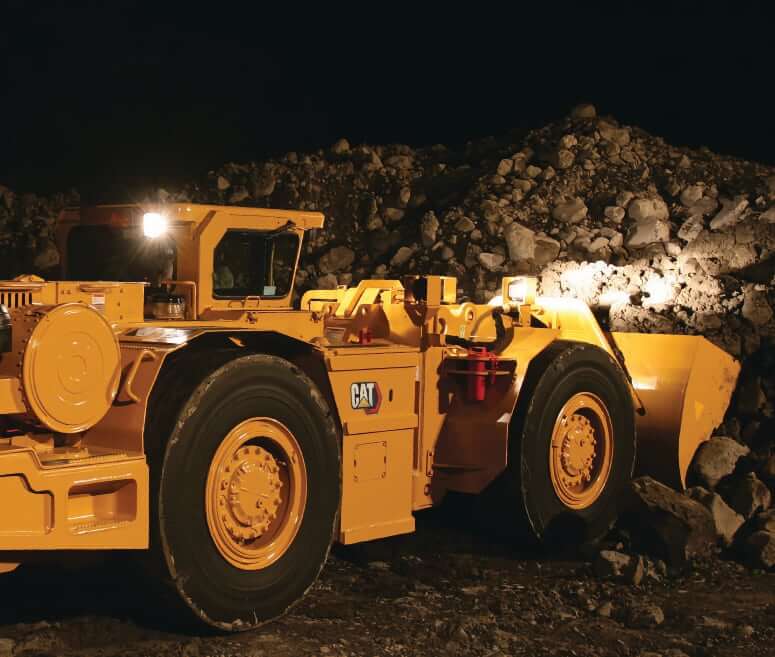

Трансмиссия
| Тип трансмиссии | Автоматическая планетарная трансмиссия с переключением передач под нагрузкой |
| Количество передач | 4 |
| Количество передач заднего хода | 4 |
| Максимальная скорость | 26.3 км/ч |
| Максимальная скорость задним ходом | 23.0 км/ч |
| Рабочая тормозная система | Полностью гидравлические, многодисковые тормоза, мокрого типа (SAFR) |

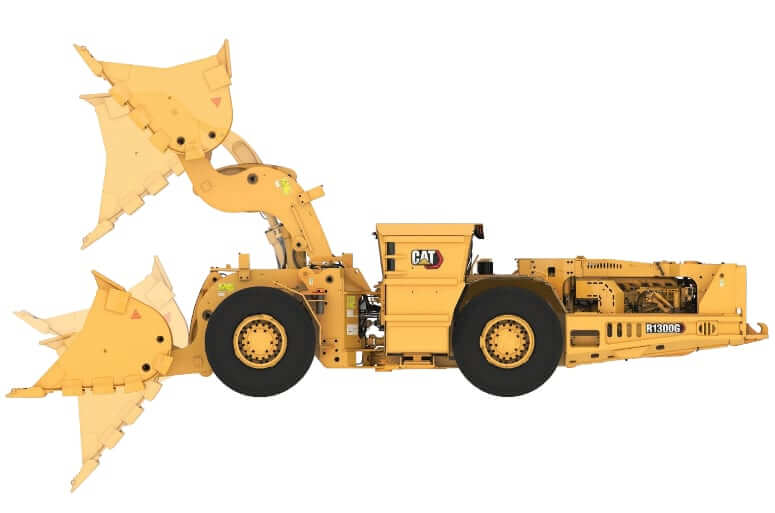

Гидравлика
| Время подъема стрелы | 5 сек |
| Время разгрузки ковша | 2 сек |
| Время опускания стрелы | 2.3 сек |
| Полное время гидравлического цикла | 9.3 сек |

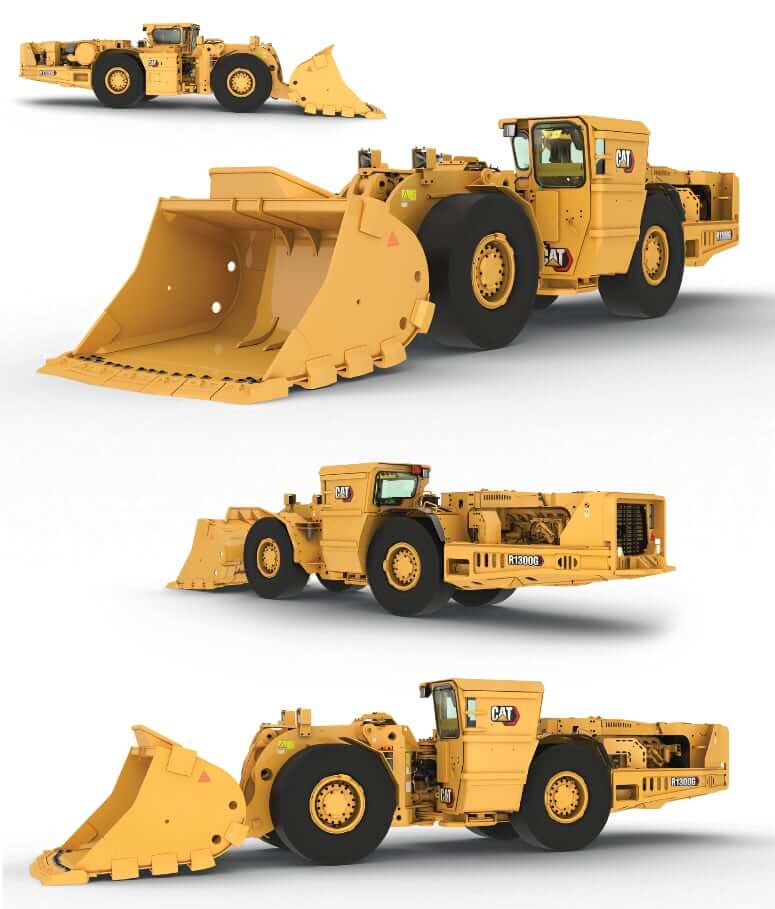

Объемы заправочных жидкостей
| Объем топливного бака | 295 л. |
| Объем моторного масла (с масляным фильтром) | 25 л. |
| Объем системы охлаждения двигателя | 67 л. |
| Объем гидросистемы | 88 л. |
| Объем трансмиссионной жидкости | 45 л. |
| Объем масла в картере переднего моста | 38 л. |
| Объем масла в картере заднего моста | 42 л. |
