Технические характеристики

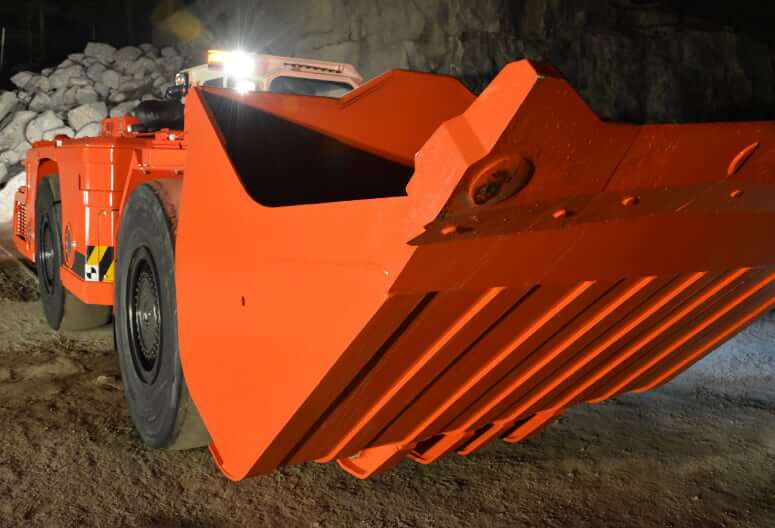

Ковш
| Номинальная грузоподъемность | 7000 кг |
| Вырывное усилие ковша | 11690 кгс |
| Вырывное усилие рукояти | 14015 кгс |
| Емкость стандартного ковша Bare Lip, 2100 мм | 3.1 куб.м. |
| Емкость ковша Bare Lip, 2100 мм (вариант 2) | 3.4 куб.м. |
| Емкость ковша Bare Lip, 2100 мм (вариант 3) | 3.7 куб.м. |
| Емкость эжекторного ковша Bare Lip, 2100 мм (вариант 4) | 3.0 куб.м. |
| Емкость ковша G.E.T., 2153 мм (вариант 5) | 3.1 куб.м. |
| Емкость ковша G.E.T., 2153 мм (вариант 6) | 3.4 куб.м. |
| Емкость ковша Half arrow для тяжелых условий, 2153 мм (вариант 7) | 3.1 куб.м. |
| Емкость ковша Half arrow для тяжелых условий, 2153 мм (вариант 8 ) | 4.4 куб.м. |
| Емкость ковша Half arrow для тяжелых условий, 2153 мм (вариант 9) | 3.7 куб.м. |
| Вылет при максимальном подъеме и разгрузке | 1546 мм |
| Максимальная высота разгрузки при угле наклона ковша 45° | 1771 мм |
| Высота разгрузки по оси шарнира ковша | 3250 мм |

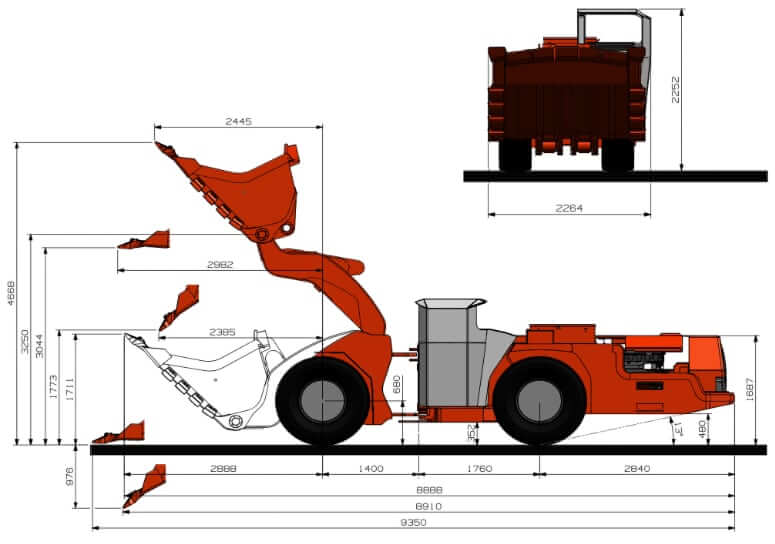

Размеры и габариты
| Длина с ковшом на земле | 9350 мм |
| Высота до верха кабины с ROPS | 2252 мм |
| Габаритная ширина по кабине | 2232 мм |
| Ширина по ковшу | 2100 мм |
| Ширина по колесам | 1874 мм |
| Колесная база | 3160 мм |
| Радиус разворота | 5848 мм |
| Дорожный просвет | 480 мм |
| Угол съезда (свеса) | 13° |
| Угол изгиба рамы / сочленения | 42.5° |
Весовые характеристики
| Эксплуатационная масса | 19307 кг |
| Эксплуатационная масса (нагрузка на переднюю ось) | 8310 кг |
| Эксплуатационная масса (нагрузка на заднюю ось) | 10997 кг |
| Полная масса погрузочно-доставочные машины | 26307 кг |
| Макс. эксплуатационная масса (нагрузка на передний мост) | 19874 кг |
| Макс. эксплуатационная масса (нагрузка на задний мост) | 7333 кг |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Volvo Penta |
| Модель двигателя | Volvo TAD850VE |
| Полезная мощность двигателя | 160 кВт |
| Измерение мощности при | 2200 об/мин |
| Максимальный крутящий момент | 1060 Нм |
| Измерение крутящего момента при | 1200 об/мин |
| Рабочий объем | 7.7 л. |
| Подача воздуха в двигатель | Турбонаддув с интеркулером |
| Воздушный фильтр | Двухступенчатый воздушный фильтр сухого типа |
| Экологические нормы выбросов | Euro Stage III A |
| Сертификация | MSHA / CANMET |
Трансмиссия
| Тип трансмиссии | Автоматическая трансмиссия Dana RT14 с электронным переключением передач |
| Количество передач | 4 / 4 |
| Максимальная скорость | 21.1 км/ч |
| Максимальная скорость задним ходом | 21.1 км/ч |
| Размер шин | 17.5 х 25 L5S 34 ply |
Гидравлика
| Тип гидравлической системы | Гидросистема с открытым центром. Гидравлическое управление, центральное сочленение, усилитель руля с двумя цилиндрами двойного действия. Рулевое управление с помощью электрогидравлического джойстика |
| Тип гидронасоса | Шестеренный гидравлический насос |
| Рабочая тормозная система | Гидравлические многодисковые мокрые тормоза на всех колесах. Два независимых контура: один для передней и один для задней оси EN ISO 3450, AS2958.1 и SABS 1589 |
| Парковочный тормоз | Рабочие тормоза также выполняют функции аварийного и стояночного тормоза |
| Время подъема | 6.5 сек |
| Время сброса | 2.7 сек |
| Время опускания | 3.9 сек |
Электрооборудование
| Напряжение бортовой сети | 24 В |
| Аккумуляторная батарея | 2 х 12 В, 142 Ач |
| Генератор переменного тока | 110 А |
| Стартер | 24 В, 5.5 кВт |
| Передние фары | 2 х светодиодных фары |
| Задние фары | 2 х светодиодных фары |
Кабина
| Кресло оператора | Регулировка высоты кресла, поясничной опоры и подлокотников + двухточечный ремень безопасности |
| Кондиционирование | Герметичная закрытая кабина с системами кондиционирования воздуха, избыточным давлением и системой шумоподавления |
| Пожаротушение | Переносной огнетушитель (12 кг) |
| Освещение кабины | 2 х светодиодных лампы в кабине |
| Дисплей | 7-дюймовый цветной дисплей, встроенная система диагностики, 5 модулей |
| Уровень шума в кабине | 94 дБ(А) |
| ROPS | ISO 3471:2008 |
| FOPS | ISO 3449:2005 |
Объемы заправочных жидкостей
| Объем топливного бака | 260 л. |
| Объем системы охлаждения двигателя | 51 л. |
| Объем моторного масла (с масляным фильтром) | 27 л. |
| Объем гидросистемы | 230 л. |
je besoin de schimas de transmission
Привет, на подземном погрузчике Sandvik LH307 Toro используется две модели трансмиссии — это Dana RT32421 или Dana RT14. Чтобы получить схему нужной вам трансмиссии — обратитесь на официальный сайт DANA.com с соответствующим запросом, потому что в открытом доступе такой документации нет
