Технические характеристики

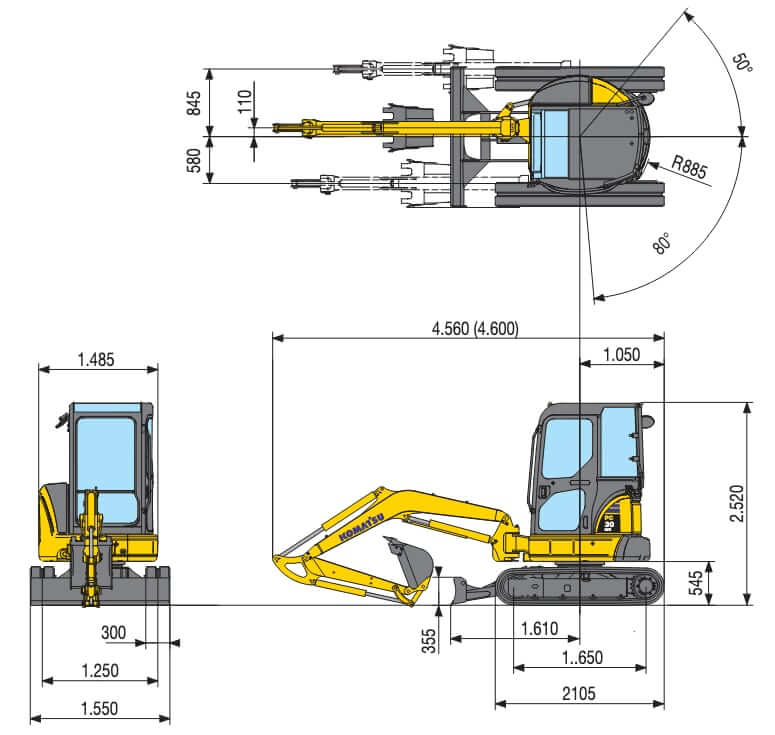

Размеры и габариты
| Komatsu PC30MR-3 | Рукоять 1.24 м | Рукоять 1.61 м |
|---|---|---|
| Габаритная длина | 4560 мм | 4600 мм |
| Габаритная ширина | 1550 мм | 1550 мм |
| Габаритная высота | 2520 мм | 2520 мм |
| Смещение ковша вправо | 845 мм | 845 мм |
| Смещение ковша влево | 580 мм | 580 мм |
| Угол поворота стрелы влево | 80° | 80° |
| Угол поворота стрелы вправо | 50° | 50° |
| Радиус поворота хвостовой части | 885 мм | 885 мм |
| Клиренс хвостовой части | 545 мм | 545 мм |
| Дорожный просвет | 305 мм | 305 мм |
Рабочий диапазон
| Komatsu PC30MR-3 | Рукоять 1.24 м | Рукоять 1.61 м |
|---|---|---|
| Вырывное усилие рукояти (ISO) | 17.7 кН | 14.9 кН |
| Вырывное усилие ковша (ISO) | 29.4 кН | 29.4 кН |
| Макс. глубина копания | 2760 мм | 3130 мм |
| Макс. глубина вертикальной стенки котлована | 2400 мм | 2770 мм |
| Макс. радиус копания | 5050 мм | 5390 мм |
| Макс. радиус копания по уровню земли | 4910 мм | 5215 мм |
| Макс. высота копания | 4840 мм | 5070 мм |
| Макс. высота погрузки | 3350 мм | 3580 мм |

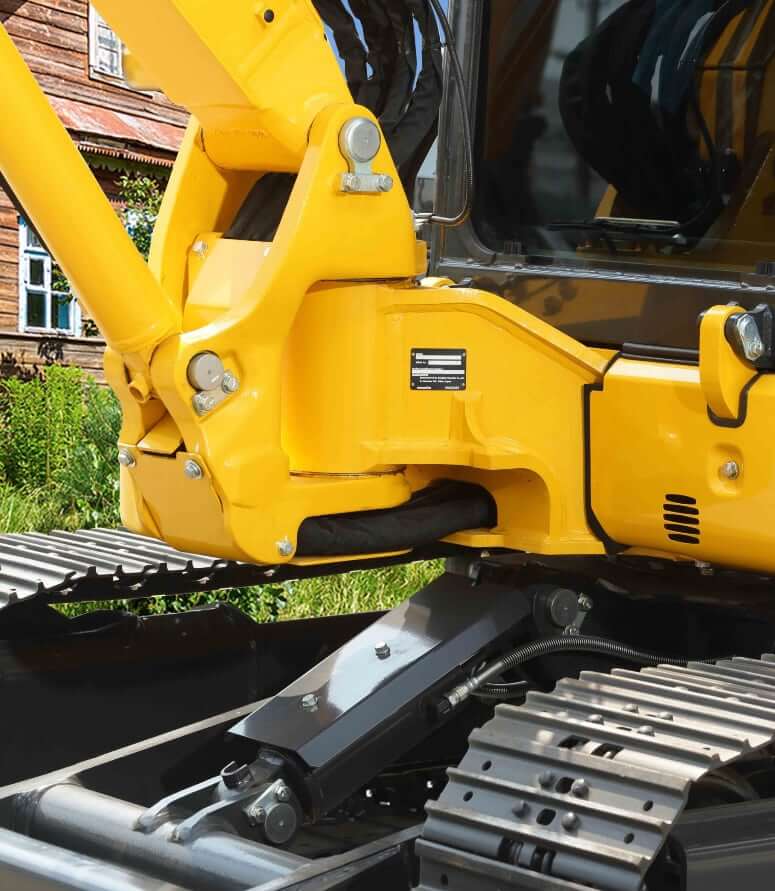

Механизм поворота
| Скорость поворота | 9.3 об/мин |
| Тип привода | Героторный (орбитальный) гидромотор |
| Система смазки | Централизованная смазка |
| Угол поворота стрелы влево | 80° |
| Угол поворота стрелы вправо | 50° |

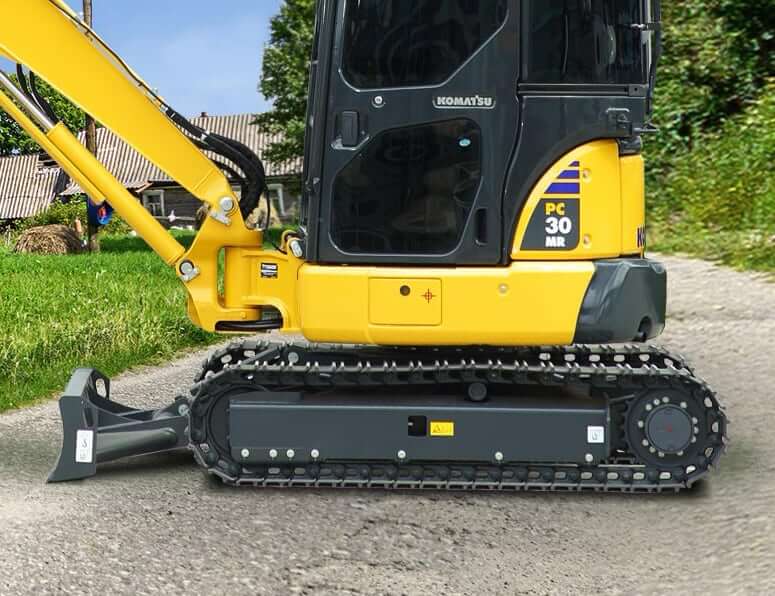

Ходовая часть
| Ширина траков гусениц | 300 мм |
| Тип гусеничной ленты (стандарт) | Резиновая цельная |
| Тип гусеничной ленты (опция) | Стальная |
| Ширина колеи | 1250 мм |
| Ширина ходовой части | 1550 мм |
| Длина ходовой части | 2105 мм |
| Длина опорной поверхности гусениц | 1650 мм |
| Количество опорных катков с каждой стороны | 4 |
| Давление на грунт | 29.4 кПа |
Бульдозерный отвал
| Ширина отвала | 1550 мм |
| Высота отвала | 355 мм |
| Глубина опускания отвала | 310 мм |
| Высота подъема отвала | 360 мм |

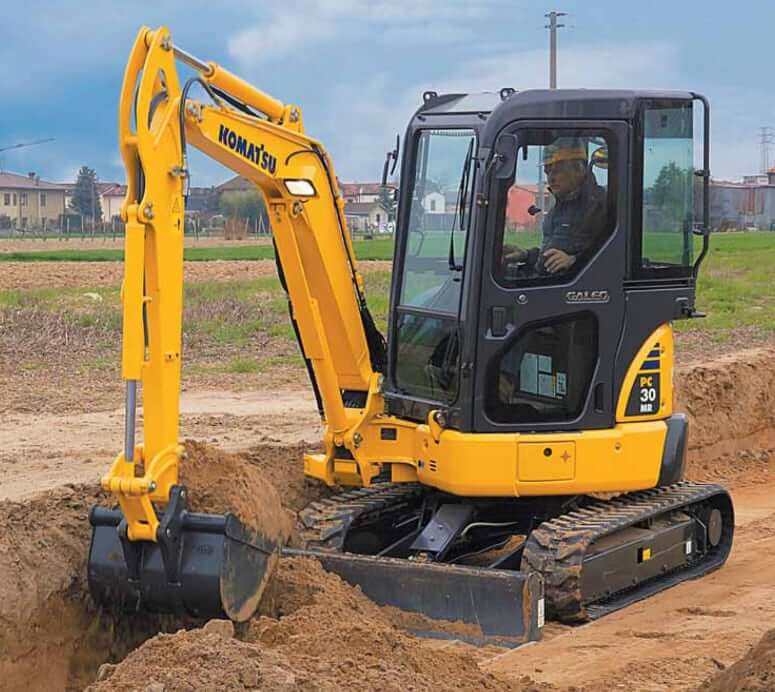

Весовые характеристики
| Эксплуатационная масса (кабина, резиновые траки) | 3290 кг |
| Эксплуатационная масса (кабина, стальные траки) | 3400 кг |
| Эксплуатационная масса (навес, резиновые траки) | 3140 кг |
| Эксплуатационная масса (навес, стальные траки) | 3250 кг |
Двигатель
| Число цилиндров | 3 |
| Производитель мотора | Komatsu |
| Модель двигателя | Komatsu 3D88E-6 |
| Рабочий объем двигателя | 1.642 л. |
| Диаметр цилиндра | 88 мм |
| Ход поршня | 90 мм |
| Полезная мощность | 21.6 кВт |
| Измерение мощности при | 2400 об/мин |
| Максимальный крутящий момент | 105.1 Нм |
| Измерение крутящего момента при | 1440 об/мин |
| Тип привода вентилятора | Механический |
| Топливная система | Прямой впрыск |
| Подача воздуха в двигатель | Атмосферный двигатель |
| Экологические нормы выбросов | US EPA Tier 4 Final |
Эксплуатационные характеристики
| Эксплуатационная масса (стандарт) | 3290 кг |
| Напряжение бортовой сети | 12 В |
| Генератор переменного тока | 40 A |
| Аккумуляторная батарея | 12 В, 68 Ач |
| Стартер | 12 В, 2.3 кВт |
| Кабина | Откидывающаяся кабина с ROPS / FOPS и обогревателем |
| ROPS | ISO 3471 |
| FOPS | ISO 10262 |
| Кресло оператора | Регулируемое амортизированное сиденье |
| Рабочее освещение | Рабочая фара на стреле + фары на кабине (опция) |
Трансмиссия
| Тип привода | Гидростатическая трансмиссия |
| Максимальная скорость, пониженная | 2.6 км/ч |
| Максимальная скорость, повышенная | 4.6 км/ч |
| Тяговое усилие | 33.3 кН |
| Преодолеваемый уклон | 30° |
| Рабочая тормозная система | Тормоза гидрозамкового типа |
Гидравлика
| Тип гидросистемы | Komatsu CLSS — гидравлическая система с закрытым центром и измерением нагрузки |
| Тип основного гидронасоса | 1 насос переменного объема + 1 шестеренчатый насос |
| Гидравлический поток | 70 л/мин + 19.8 л/мин |
| Макс. рабочее давление | 26000 кПа |
| Тип гидромотора ходовой части | 2х гидравлических мотора переменного объема |
| Тип гидромотора поворотной части | 1 гидравлический мотор постоянного объема |

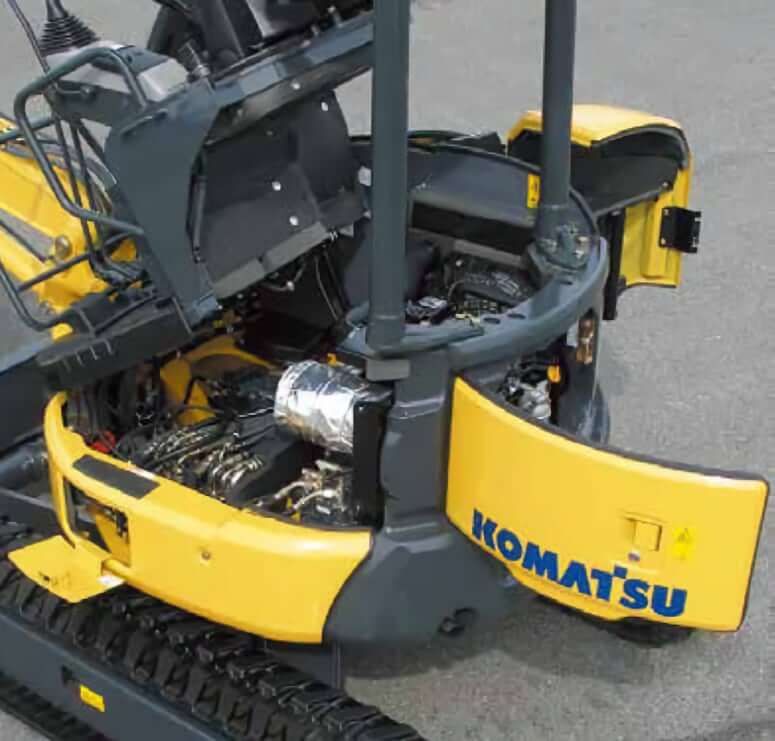

Объемы заправочных жидкостей
| Объем топливного бака | 44 л. |
| Объем моторного масла (с масляным фильтром) | 7.7 л. |
| Объем системы охлаждения двигателя | 3.3 л. |
| Объем гидравлической системы (с гидробаком) | 34 л. |
| Объем гидробака | 20 л. |
| Объем масла для редуктора хода (каждый) | 0.6 л. |
Возможно ли установить гидромолот на данную модель с стрелой робот ?????
Да, на мини-экскаватор Komatsu PC30MR-3 со стрелой типа «робот» (offset boom) можно установить гидромолот. Такая стрела не ограничивает возможность работы с навесным оборудованием, включая гидромолоты. Главное условие — наличие гидролиний для навесного инструмента (AUX1/AUX2), достаточного рабочего давления и расхода масла, соответствующего требованиям гидромолота.
