Технические характеристики

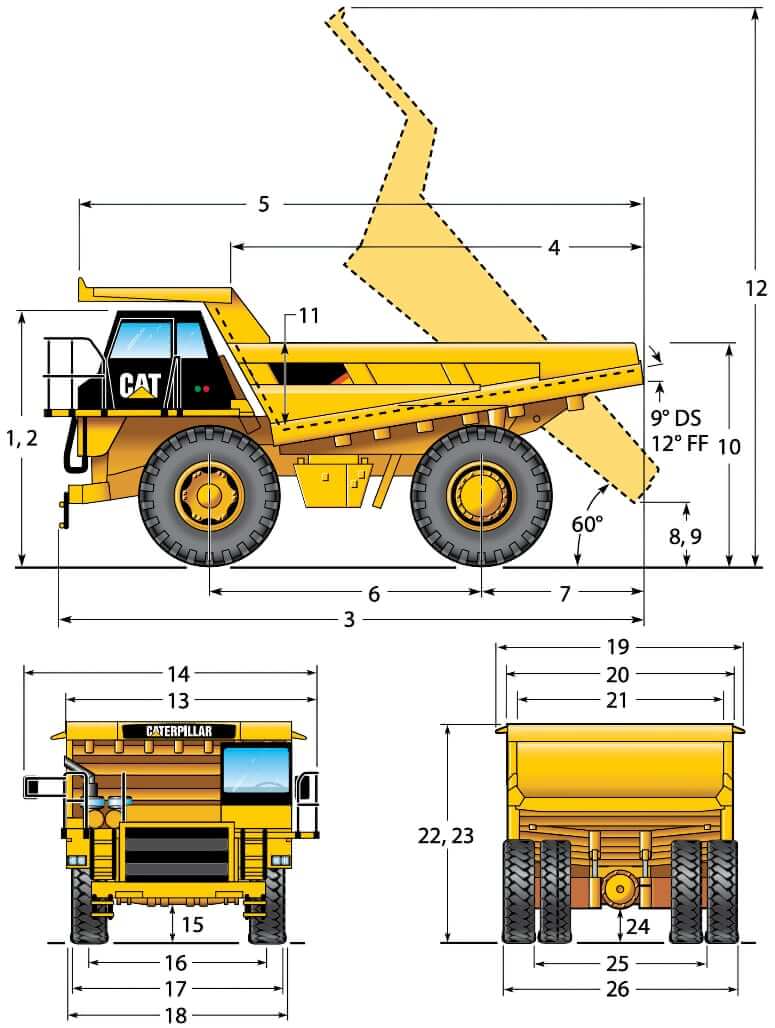

Размеры и габариты
| 1. Высота до верха ROPS, без груза | 4000 мм |
| 2. Высота до верха ROPS, с грузом | 3900 мм |
| 3. Общая длина CAT 773E | 9338 мм |
| 4. Длина внутренней части кузова | 6400 мм |
| 5. Общая длина кузова | 8535 мм |
| 6. Колесная база | 4191 мм |
| 7. Расстояние от заднего моста до заднего края кузова | 2782 мм |
| 8. Дорожный просвет | 676 мм |
| 9. Высота разгрузки, без груза | 566 мм |
| 10. Высота загрузки, без груза | 3773 мм |
| 11. Максимальная глубина внутренней части кузова | 1840 мм |
| 12. Общая высота с поднятым кузовом | 8787 мм |
| 13. Ширина от левого поручня до правой стороны кузова | 4316 мм |
| 14. Эксплуатационная ширина CAT 773E | 5076 мм |
| 14. Эксплуатационная ширина (с увеличенной платформой кабины) | 5539 мм |
| 15. Просвет под защитным кожухом двигателя | 667 мм |
| 16. Ширина по осевым линиям передних колес | 3275 мм |
| 17. Ширина по внешней стороне шин передних колес | 3966 мм |
| 18. Ширина кабины | 4040 мм |
| 19. Общая ширина с козырьком | 4398 мм |
| 20. Ширина по внешним сторонам кузова | 3910 мм |
| 21. Ширина внутренней части кузова | 3658 мм |
| 22. Высота по переднему козырьку, без груза | 4393 мм |
| 23. Высота по переднему козырьку, с грузом | 4350 мм |
| 24. Дорожный просвет под задним мостом | 591 мм |
| 25. Ширина по осевым линиям задних сдвоенных колес | 2927 мм |
| 26. Габаритная ширина по шинам | 4457 мм |
Кузов и механизм подъема кузова
| Объем кузова, номинальный | 26.6 куб.м. |
| Объем кузова, «с шапкой» | 35.2 куб.м. |
| Номинальная грузоподъёмность | 55000 кг |
| Время подъема кузова | 9.5 сек |
| Время опускания кузова | 12.5 сек |
| Принудительное опускание кузова | 17.5 сек |

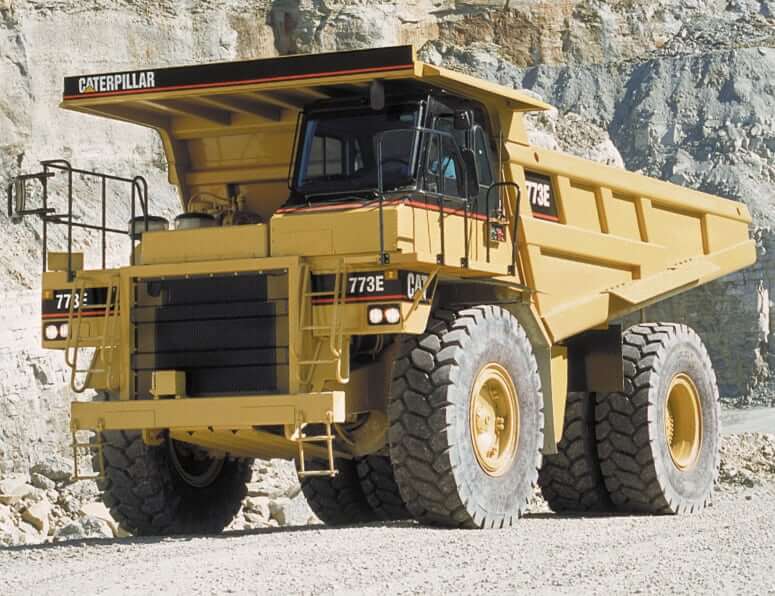

Весовые характеристики
| Эксплуатационная масса (шасси) | 30792 кг |
| Эксплуатационная масса (шасси + кузов, без груза) | 40192 кг |
| Максимальная эксплуатационная масса (макс. загрузка) | 99300 кг |
| Распределение нагрузки на передний мост (без груза) | 46.6 % |
| Распределение нагрузки на передний мост (макс. загрузка) | 33.8 % |
| Распределение нагрузки на задний мост (без груза) | 53.4 % |
| Распределение нагрузки на задний мост (макс. загрузка) | 66.2 % |
Двигатель
| Число цилиндров | 12 |
| Производитель мотора | Caterpillar |
| Модель двигателя | CAT 3412E HEUI |
| Рабочий объем | 27.1 л. |
| Диаметр цилиндра | 137 мм |
| Ход поршняя | 152 мм |
| Полезная мощность двигателя | 537 кВт |
| Полная мощность двигателя | 567 кВт |
| Измерение мощности при | 2000 об/мин |
| Максимальный крутящий момент | 3436 Нм |
| Измерение крутящего момента при | 33% |
| Запас по крутящему моменту | 1300 об/мин |
| Подача воздуха в двигатель | Турбонаддув |
| Экологические нормы выбросов | US EPA Tier 2 + EU Stage II |
Эксплуатационные характеристики
| Макс. эксплуатационная масса | 99300 кг |
| Номинальная грузоподъёмность | 55000 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 115 А |
| Аккумуляторная батарея | 2х 12 В, 190 Ач |
| Уровень шума SAE / ISO | 80 дБ(А) |
| Размер шин | 24.00-R35 (E4) |
Трансмиссия
| Тип | Семиступенчатая коробка передач с переключением под нагрузкой (Cat powershift) |
| Количество передач | 7 |
| Количество передач заднего хода | 1 |
| Максимальная скорость | 66.2 км/ч |
| Передаточное отношение главной передачи | 3,64:1 |
| Передаточное отношение планетарной ступени | 4,8:1 |
| Общее передаточное отношение | 17,48:1 |
| Тормозная система | Стандартные маслоохлаждаемые дисковые тормоза |
Гидравлика
| Производительность основного гидронасоса | 491 л/мин |
| Давление предохранительного клапана (подъем) | 17225 кПа |
| Давление предохранительного клапана (опускание) | 3445 кПа |
| Гидроцилиндры | Сдвоенные двухсекционные гидроцилиндры, установленные на основной раме; гидроцилиндры двойного действия на второй секции |
Объемы заправочных жидкостей
| Объем топливного бака | 700 л. |
| Объем моторного масла (с масляным фильтром) | 68 л. |
| Объем системы охлаждения двигателя (с радиатором) | 122 л. |
| Объем гидробака рулевого управления | 34 л. |
| Объем гидросистемы рулевого управления (включая бак) | 60 л. |
| Объем жидкости тормозов и подъема кузова (включая бак) | 307 л |
| Объем жидкости бортовой передачи и дифференциала | 155 л. |
| Объем масла для гидротрансформатора и коробки передач | 53 л |
| Объем масла для гидротрансформатора и коробки передач (включая маслосборник) | 72 л. |
Какое давление должно быть в задних подвесках?
Добрый день, Андрей
Если не путаю, то по гидропневматической подвеске CAT 773E такие цифры:
— Рекомендуемое давление задних цилиндров подвески = 2413 кПа (≈350 psi)
— Рабочий ход поршня цилиндра задней подвески = 149 мм
— Рабочий ход поршня цилиндра передней подвески = 234 мм
