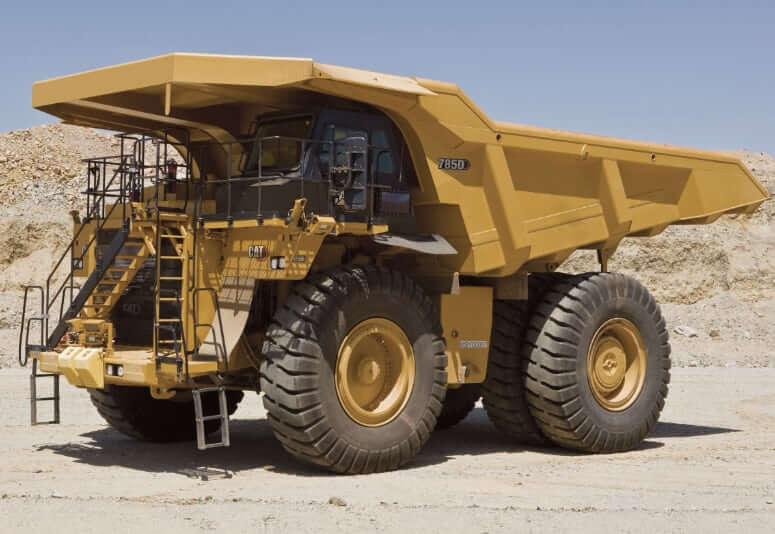

Технические характеристики
Размеры и габариты
| Общая длина кузова | 11550 мм |
| Эксплуатационная ширина | 7061 мм |
| Высота до верха кабины с ROPS | 5122 мм |
| Габаритная высота при поднятом кузове | 11809 мм |
| Разгрузочный габарит при поднятом кузове | 1200 мм |
| Дорожный просвет | 987 мм |
| Дорожный просвет под задним мостом | 1080 мм |
| Расстояние до защитной панели двигателя | 1057 мм |
| Габаритная ширина шин | 6277 мм |
| Ширина по осевой линии сдвоенных задних колес | 4285 мм |
| Ширина по осевым линиям передних колес | 4850 мм |
| Колесная база | 5180 мм |
| Расстояние от задней оси до заднего края кузова | 3410 мм |
| Длина внутренней части кузова | 7652 мм |
| Высота погрузки пустого кузова | 4968 мм |
| Высота задней стенки кузова | 906 мм |
| Максимальная глубина внутренней части кузова | 2132 мм |
| Общая ширина с козырьком | 6747 мм |
| Внешняя ширина кузова | 5894 мм |
| Внутренняя ширина кузова | 5510 мм |
| Высота по переднему козырьку | 5679 мм |
Кузов и механизм подъема кузова
| Максимальная полезная грузоподъемность | 141000 кг |
| Емкость кузова с «шапкой» с уклоном 2:1 по SAE (X Body) | 85 куб.м. |
| Емкость кузова с «шапкой» с уклоном 2:1 по SAE (двухскатный) | 78 куб.м. |
| Время подъема кузова (высокая частота вращения холостого хода) | 15.2 сек |
| Время опускания кузова (высокая частота вращения холостого хода) | 15.9 сек |
| Время опускания кузова (плавающий режим) | 16.2 сек |
| Принудительное опускание кузова (высокая частота вращения холостого ход) | 15.9 сек |

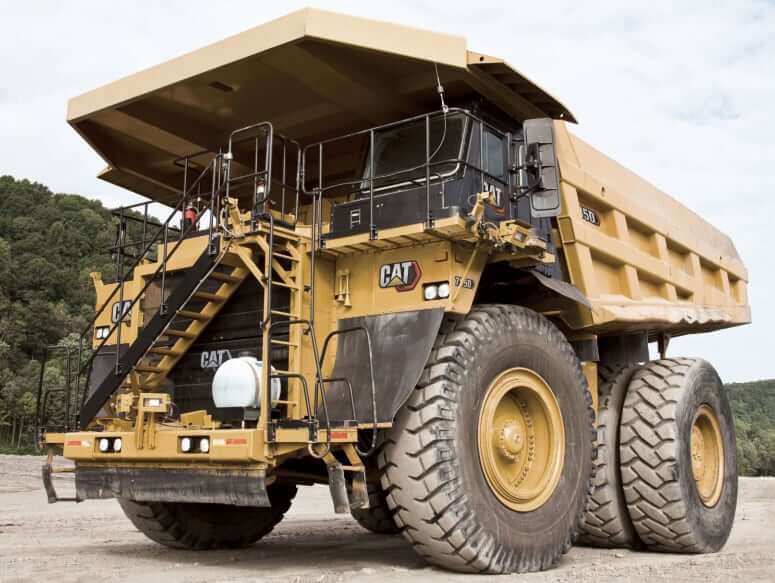

Весовые характеристики
| Максимальная масса с нагрузкой (GMW) | 249476 кг |
| Масса шасси CAT 785D | 83130 кг |
| Масса кузова (X Body) | 25160 кг |
| Масса кузова (двухскатный) | 22295 кг |
| Нагрузка на передний мост без груза | 45% |
| Нагрузка на задний мост без груза | 55% |
| Нагрузка на передний мост с грузом | 33% |
| Нагрузка на задний мост с грузом | 67 % |
Двигатель
| Число цилиндров | 12 |
| Производитель мотора | Caterpillar |
| Модель двигателя | CAT 3512C HD |
| Рабочий объем | 58.6 л. |
| Диаметр цилиндра | 170 мм |
| Ход поршня | 215 мм |
| Полная мощность | 1082 кВт |
| Полезная мощность | 1005 кВт |
| Измерение мощности при | 1750 об/мин |
| Максимальный крутящий момент | 7130 Нм |
| Измерение крутящего момента при | 1500 об/мин |
| Подача воздуха в двигатель | Турбонаддув с промежуточным охлаждением наддувного воздуха |
| Экологические нормы выбросов | US EPA Tier 2 |
Эксплуатационные характеристики
| Максимальная эксплуатационная масса | 249476 кг |
| Максимальная грузоподъемность | 141000 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 105 А |
| Аккумуляторная батарея | 2х 12 В, 93 Ач |
| Пусковой двигатель | Пневматический пуск, крыльчатка, Ingersoll; или пневматический пуск, турбина, Ingersoll; или пуск, электрический; или пневматический пуск, турбина, TDI |
Кабина оператора
| ROPS | ISO 3471:2008 и ISO13459:2012 |
| FOPS | ISO 3449:2005, уровень II и ISO 13459:2012, уровень II |
| Уровень шума в кабине | 80 дБ(А) |
| Уровень шума рядом с машиной | 121 дБ(А) |
| Кресло оператора | Сидение Cat Comfort, 3-х точечный ремень |
| Кондиционер | Стандарт |
| Отопитель/оттаиватель | Стандарт |
| Управление подъемом кузова | Рычаг управления подъемом кузова с электроприводом |
| Рулевое управление | Рулевая колонка, регулируемая по наклону и высоте, с демпфированием |

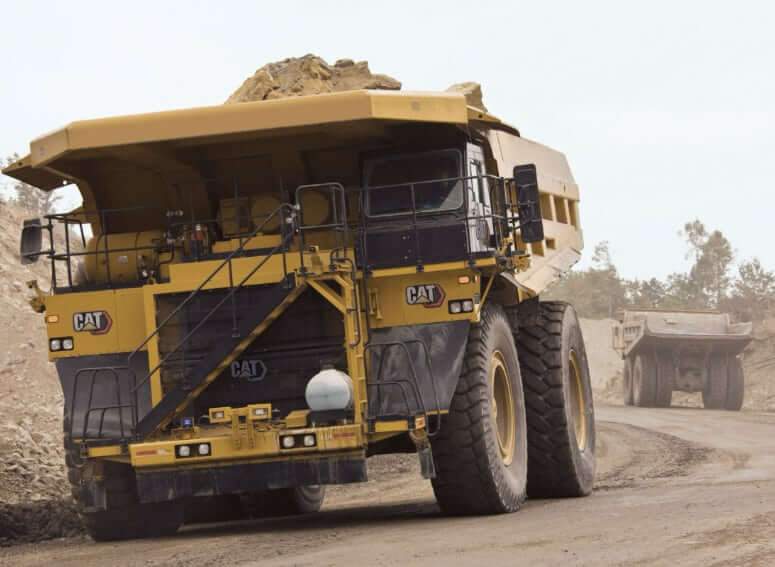

Трансмиссия
| Тип | Автоматическая трансмиссия с переключением передач под нагрузкой |
| Гидротрансформатор | Гидротрансформатор с муфтой блокировки |
| Количество передач | 6 |
| Количество передач заднего хода | 1 |
| Максимальная скорость (с грузом) | 54.8 км/ч |
| Максимальная скорость задним ходом | 11.0 км/ч |
| Стандартный размер шин | 33.00-R51 (E3 и E4) |
| Стандарты рулевого управления | ISO 5010:2007 |
| Диаметр поворота по передним колесам | 29.8 м |
| Угол поворота, влево и вправо | ±24° |
| Угол качания заднего моста | ±5.4° |
| Передаточное отношение главной передачи | 2.10:1 |
| Передаточное отношение планетарной ступени | 10.83:1 |
| Общее передаточное отношение | 22.75:1 |
| Рабочий ход поршня цилиндра передней подвески | 320 мм |
| Рабочий ход поршня цилиндра задней подвески | 165 мм |
Тормозная система
| Стандарты тормозной системы | ISO 3450:2011 |
| Рабочая тормозная система | Маслоохлаждаемые дисковые тормоза |
| Площадь поверхности передних тормозов | 61270 см2 |
| Площадь поверхности задних тормозов | 89729 см2 |
| Стояночный тормоз | Маслоохлаждаемые тормоза на всех колесах, включение пружиной и отключение гидроприводом |

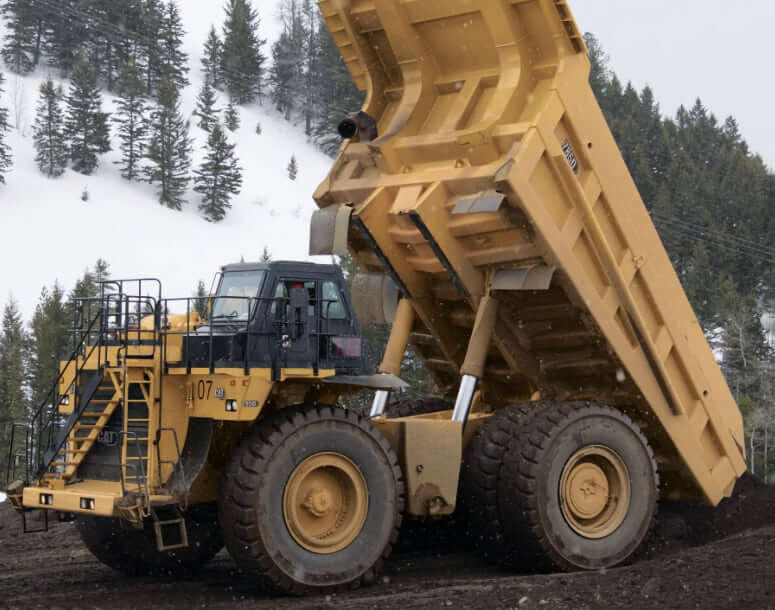

Гидравлика
| Производительность основного гидронасоса | 750 л/мин |
| Давление предохранительного клапана (подъем) | 17238 кПа |
| Гидроцилиндры подъема кузова | Сдвоенные двухсекционные гидроцилиндры на основной раме; гидроцилиндры двойного действия на второй секции |

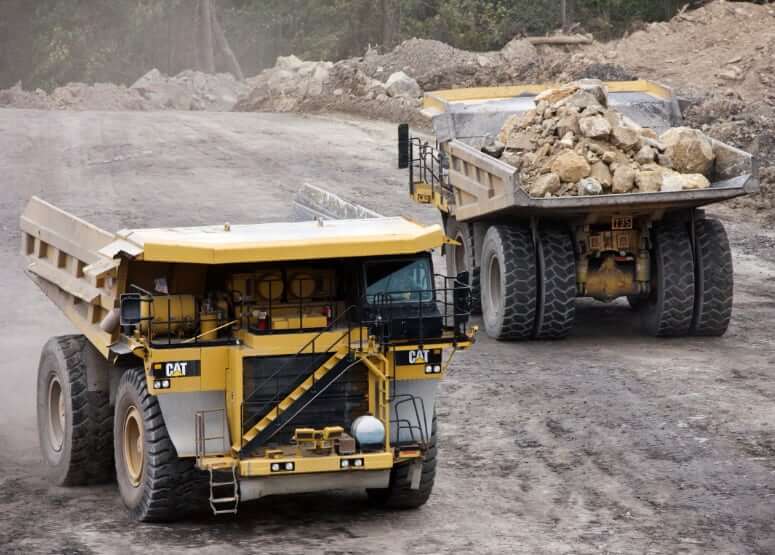

Объемы заправочных жидкостей
| Объем топливного бака | 1893 л. |
| Объем топливного бака (опционально) | 2271 л. |
| Объем моторного масла (с масляным фильтром) | 204 л. |
| Объем системы охлаждения двигателя (с радиатором) | 379 л. |
| Объем жидкости бортовой передачи и дифференциала | 436 л. |
| Объем гидротрансформатора и коробки передач (с маслосборником) | 248 л. |
| Объем жидкости тормозов и подъема кузова (включая бак) | 641 л. |
| Объем гидробака тормозов и подъема кузова | 337 л. |
| Объем гидросистемы рулевого управления (включая бак) | 117 л. |
| Объем гидробака системы рулевого управления | 90 л. |
