Технические характеристики
- Размеры и габариты
- Экскаваторный ковш
- Бульдозерный отвал
- Стрела / Рукоять экскаватора (вариант 1)
- Стрела / Рукоять экскаватора (вариант 2)
- Стрела / Рукоять экскаватора (вариант 3)
- Стрела / Рукоять экскаватора (вариант 4)
- Механизм поворота
- Двигатель
- Эксплуатационные характеристики
- Трансмиссия
- Гидравлика
- Объемы заправочных жидкостей

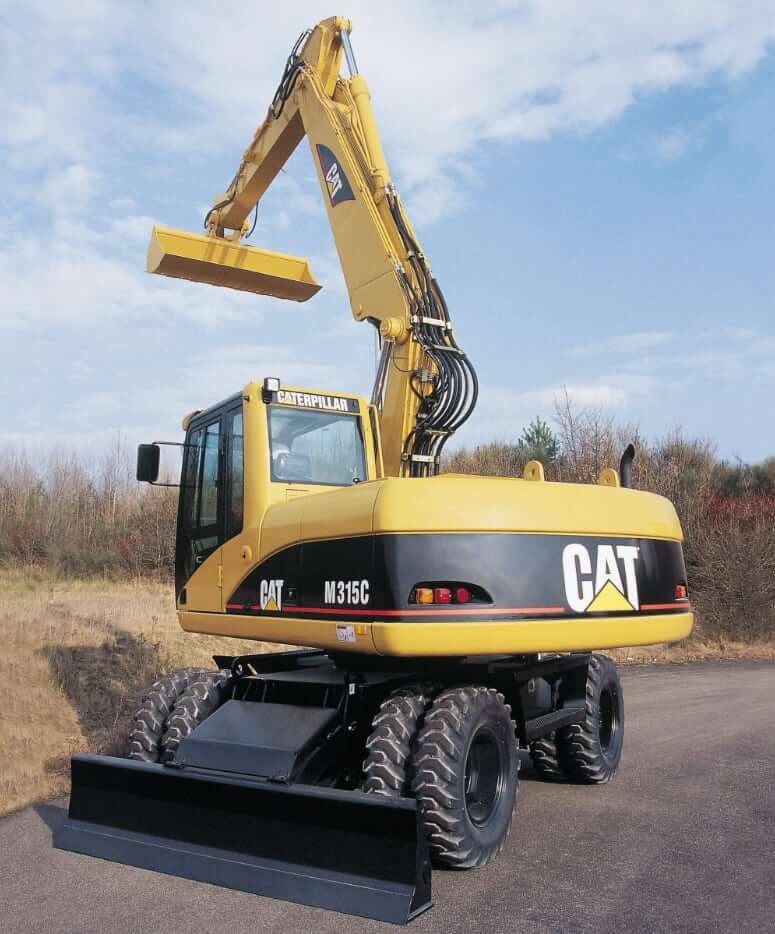

Размеры и габариты
| Габаритная длина | 8320 — 8480 мм |
| Колесная база | 2500 мм |
| Габаритная ширина (аутригеры сложены) | 2550 мм |

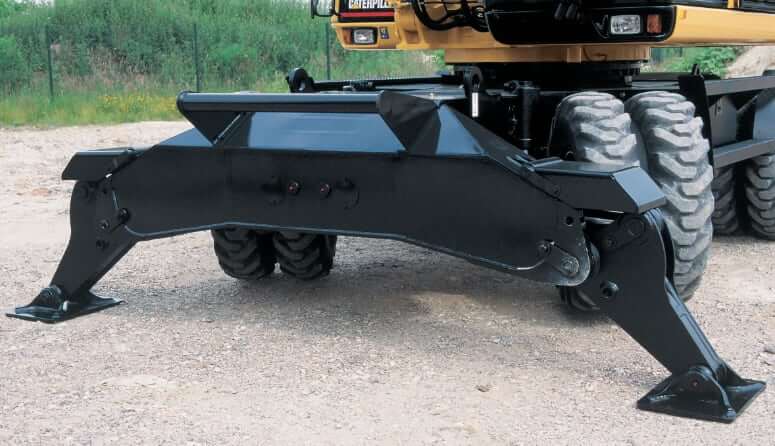

| Габаритная ширина по аутригерам | 3665 мм |
| Дорожный просвет | 370 мм |
| Высота до верха кабины с ROPS | 3150 мм |
| Радиус поворота хвостовой части | 2197 мм |
Экскаваторный ковш
| Диапазон объемов ковша | 0.26 — 0.91 куб.м. |
| Диапазон ширины ковша | 600 — 1400 мм |
| Типы экскаваторных ковшей | Экскавационный ковш Ковш для тяжелых условий эксплуатации Экскавационный ковш для планировки Ковш для очистки траншей |

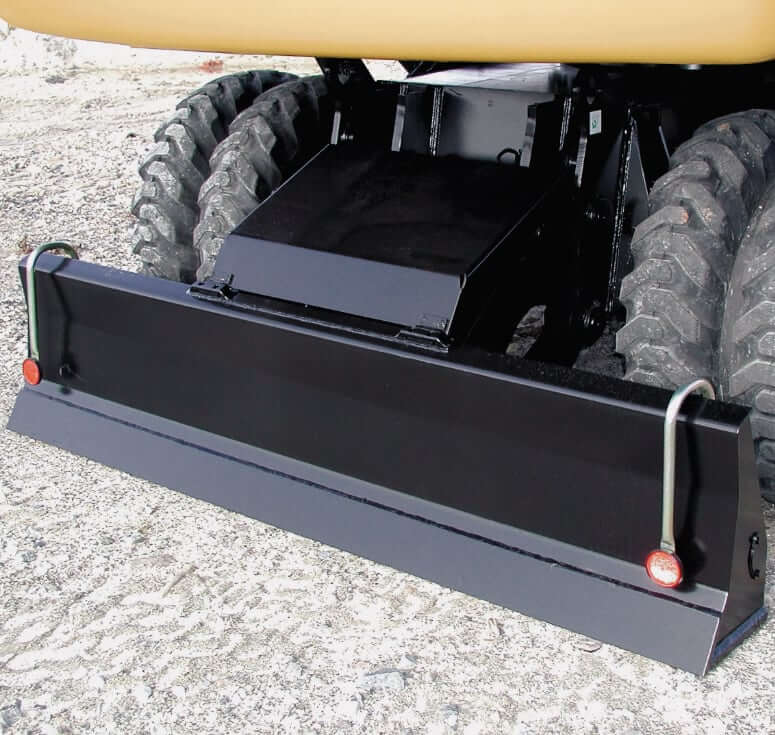

Бульдозерный отвал
| Ширина бульдозерного отвала | 2550 мм |
| Высота подъема отвала | 500 мм |
| Масса бульдозерного отвала | 645 кг |
Стрела / Рукоять экскаватора (вариант 1)
| Транспортная длина | 8480 мм |
| Транспортная высота | 3980 мм |
| Макс. высота копания | 10040 мм |
| Макс. высота погрузки | 6950 мм |
| Макс. радиус копания | 8910 мм |
| Макс. глубина вертикальной стенки котлована | 3720 мм |
| Макс. глубина копания | 5590 мм |
| Размеры стрелы / рукояти (вариант 1) | Вертикальная стрела 5200 мм / Рукоять 2100 мм |
Стрела / Рукоять экскаватора (вариант 2)
| Транспортная длина | 8470 мм |
| Транспортная высота | 3150 мм |
| Макс. высота копания | 10380 мм |
| Макс. высота погрузки | 7300 мм |
| Макс. радиус копания | 9380 мм |
| Макс. глубина вертикальной стенки котлована | 4090 мм |
| Макс. глубина копания | 6090 мм |
| Размеры стрелы / рукояти (вариант 2) | Вертикальная стрела 5200 мм / Рукоять 2600 мм |
Стрела / Рукоять экскаватора (вариант 3)
| Транспортная высота | 3980 мм |
| Транспортная длина | 8320 мм |
| Макс. высота копания | 8980 мм |
| Макс. высота погрузки | 6000 мм |
| Макс. радиус копания | 8710 мм |
| Макс. глубина вертикальной стенки котлована | 3510 мм |
| Макс. глубина копания | 5390 мм |
| Размеры стрелы / рукояти (вариант 3) | Цельная стрела 5050 мм / Рукоять 2100 мм |
Стрела / Рукоять экскаватора (вариант 4)
| Транспортная высота | 3150 мм |
| Транспортная длина | 8330 мм |
| Макс. высота копания | 9190 мм |
| Макс. высота погрузки | 6230 мм |
| Макс. радиус копания | 9170 мм |
| Макс. глубина вертикальной стенки котлована | 3820 мм |
| Макс. глубина копания | 5890 мм |
| Размеры стрелы / рукояти (вариант 4) | Цельная стрела 5050 мм / Рукоять 2600 мм |
Механизм поворота
| Скорость поворота | 10.5 об/мин |
| Максимальный крутящий момент | 40.1 кНм |
| Тип насоса механизма поворота | Аксиально-поршневой гидронасос |
| Тип гидромотора механизма поворота | Аксиально-поршневой гидромотор постоянного объема |
Двигатель
| Число цилиндров | 4 |
| Производитель мотора | Caterpillar |
| Модель двигателя | Cat 3054E |
| Рабочий объем | 4.4 л. |
| Диаметр цилиндра | 105 мм |
| Ход поршня | 127 мм |
| Полезная мощность двигателя | 92.5 кВт |
| Измерение мощности при | 2000 об/мин |
| Максимальный крутящий момент | 500 Нм |
| Измерение крутящего момента при | 1400 об/мин |
| Подача воздуха в двигатель | Турбонаддув |
| Экологические нормы выбросов | US EPA Tier 2 + EU Stage II |
Эксплуатационные характеристики
| Эксплуатационная масса | 15000 — 16650 кг |
| Напряжение бортовой сети | 12 В |
| Генератор переменного тока | 75 А |
| Аккумуляторная батарея | 12 В |
| Угол оси колебания | 18° |
| Макс. угол поворота | 32° |
| Размер передних колес | 10.00-20 16PR |
| Размер задних колес | 10.00-20 16PR |
| Уровень шума (в кабине) | 71 дБ(А) |
| Уровень шума (снаружи) | 101 дБ(А) |
Трансмиссия
| Тип трансмиссии | Трансмиссия с силовым переключением передач |
| Количество передач | 2 |
| Количество передач заднего хода | 2 |
| Максимальная скорость хода | 34 км/ч |
| Усилие на тягово-сцепном устройстве | 97 кН |
| Рабочая тормозная система | Дисковые тормоза воздействующие непосредственно на ступицу |
| Преодолеваемый уклон | 80% |
Гидравлика
| Тип | Гидросистема с регулированием мощности в зависимости от нагрузки |
| Производительность гидронасоса (навесное оборудование / ходовая часть) | 220 л/мин |
| Производительность гидронасоса (механизм поворота) | 80 л/мин |
| Максимальное давление (Контур навесного оборудования) | 35000 кПа |
| Максимальное давление (Контур навесного оборудования, режим подъема тяжелых грузов) |
37500 кПа |
| Максимальное давление (Контур ходовой части) | 35000 кПа |
| Максимальное давление (Контур механизма поворота) | 37000 кПа |

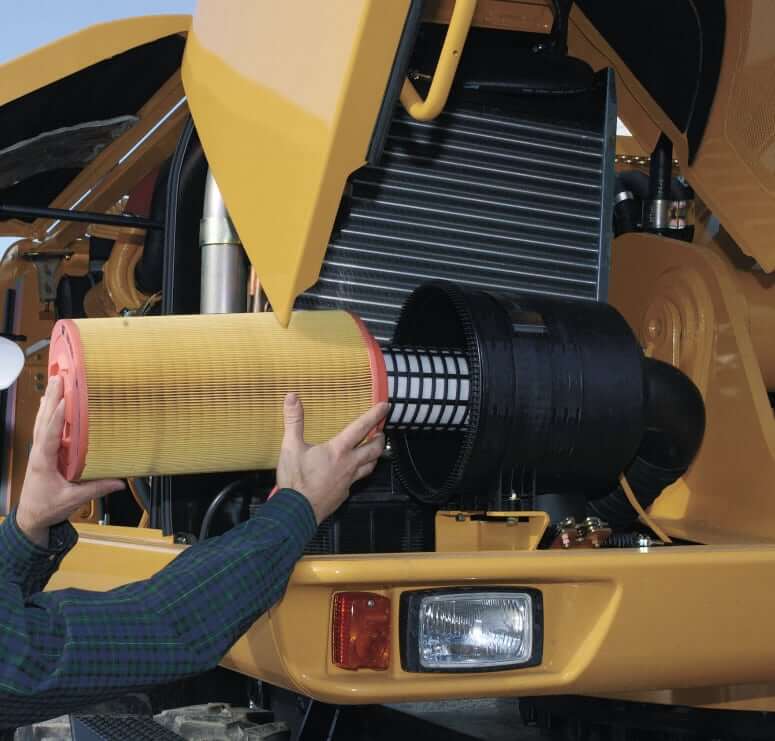

Объемы заправочных жидкостей
| Объем топливного бака | 235 л. |
| Объем моторного масла (с масляным фильтром) | 9 л. |
| Объем системы охлаждения двигателя | 39 л. |
| Объем гидросистемы (включая гидробак) | 230 л. |
| Объем гидравлического бака | 133 л. |
| Объем трансмиссионного масла | 2.5 л. |
| Объем масла для переднего дифференциала | 10.5 л. |
| Объем масла для заднего дифференциала | 14 л. |
| Объем масла для бортового редуктора | 2.5 л. |
