Технические характеристики
- Размеры и габариты
- Стрела / Рукоять экскаватора (вариант 1)
- Стрела / Рукоять экскаватора (вариант 2)
- Стрела / Рукоять экскаватора (вариант 3)
- Стрела / Рукоять экскаватора (вариант 4)
- Экскаваторные ковши
- Двигатель
- Эксплуатационные характеристики
- Механизм поворота
- Трансмиссия
- Гидравлика
- Объемы заправочных жидкостей

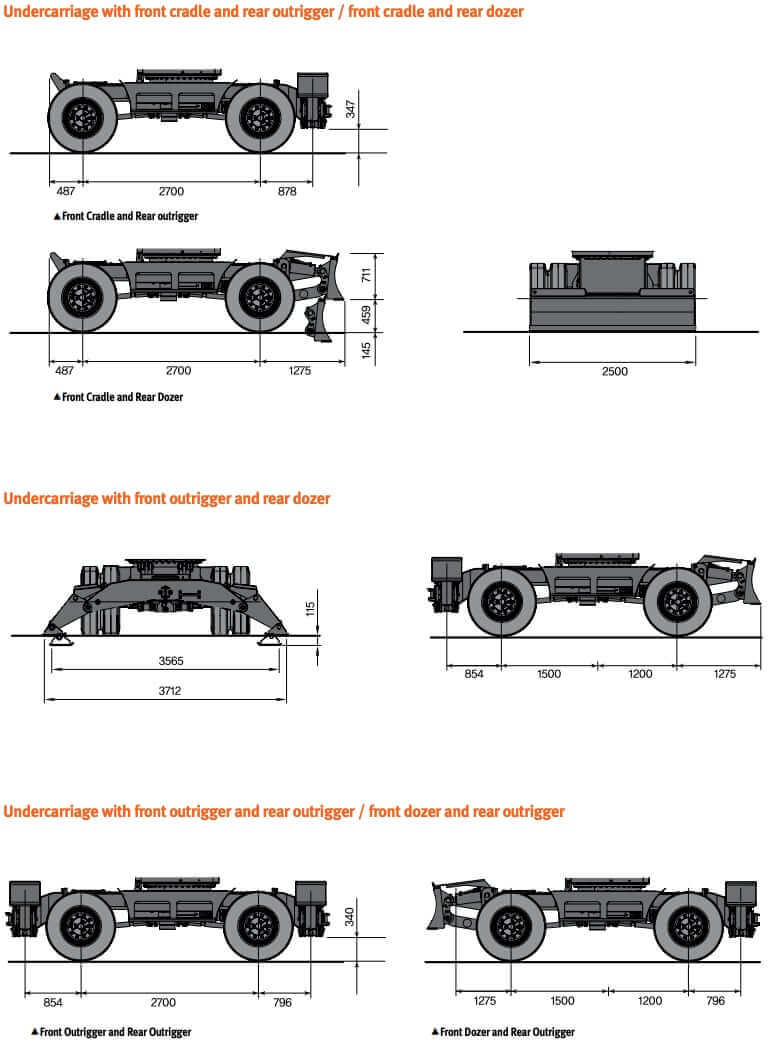

Размеры и габариты
| Колесная база | 2700 мм |
| Габаритная ширина | 2496 мм |
| Ширина бульдозерного отвала | 2500 мм |
| Высота бульдозерного отвала | 711 мм |
| Глубина срезаемого грунта | 145 мм |
| Ширина с выведенными аутригерами | 3712 мм |
| Высота до верха кабины с ROPS | 3135 мм |
| Радиус поворота хвостовой части | 2450 мм |
| Клиренс поворотной платформы | 1249 мм |
| Дорожный просвет (мосты ходовой части) | 350 мм |
| Дорожный просвет (бульдозерный отвал сзади) | 459 мм |
| Дорожный просвет (задние аутригеры) | 340 мм |
Стрела / Рукоять экскаватора (вариант 1)
| Транспортная длина | 8715 мм |
| Транспортная высота | 3212 мм |
| Макс. высота копания | 9115 мм |
| Макс. высота погрузки | 6420 мм |
| Макс. глубина копания | 5565 мм |
| Размеры стрелы / рукояти (вариант 1) | Вылет стрелы 5200 мм / Рукоять 2200 мм |
Стрела / Рукоять экскаватора (вариант 2)
| Транспортная длина | 8659 мм |
| Транспортная высота | 3310 мм |
| Макс. высота копания | 9340 мм |
| Макс. высота погрузки | 6650 мм |
| Макс. глубина копания | 5965 мм |
| Размеры стрелы / рукояти (вариант 2) | Вылет стрелы 5200 мм / Рукоять 2600 мм |
Стрела / Рукоять экскаватора (вариант 3)
| Транспортная высота | 3772 мм |
| Транспортная длина | 8507 мм |
| Макс. высота копания | 9270 мм |
| Макс. высота погрузки | 6645 мм |
| Макс. глубина копания | 6465 мм |
| Размеры стрелы / рукояти (вариант 3) | Вылет стрелы 5200 мм / Рукоять 3100 мм |
Стрела / Рукоять экскаватора (вариант 4)
| Транспортная высота | 3140 мм |
| Транспортная длина | 8860 мм |
| Макс. высота копания | 10260 мм |
| Макс. высота погрузки | 7415 мм |
| Макс. глубина копания | 5600 мм |
| Размеры стрелы / рукояти (вариант 4) | Вылет стрелы 5360 мм / Рукоять 2300 мм |

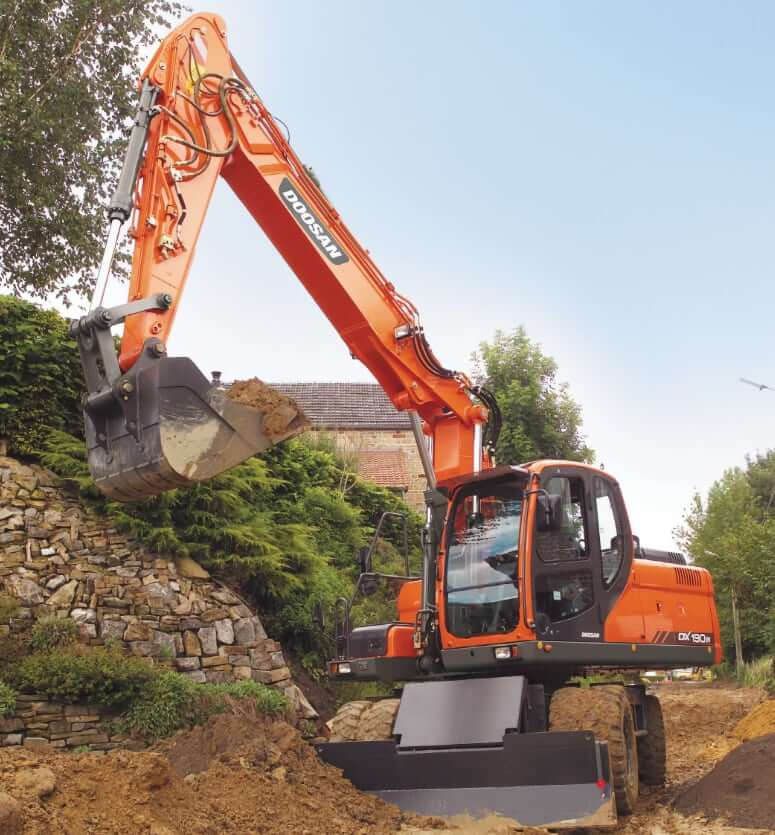

Экскаваторные ковши
| Емкость ковша (CECE) | Ширина ковша (без бокорезов) | Ширина ковша (с бокорезами) | Масса ковша |
|---|---|---|---|
| 0.35 куб.м | 604 мм | 640 | 441 кг |
| 0.41 куб.м | 727 мм | 775 | 465 кг |
| 0.51 куб.м | 865.2 мм | 913.2 | 520 кг |
| 0.62 куб.м | 1015 мм | 1063 | 567 кг |
| 0.67 куб.м | 1079 мм | 1127 | 602 кг |
| 0.70 куб.м | 1123 мм | 1171 | 616 кг |
| 0.81 куб.м | 1267 мм | 1315 | 664 кг |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Doosan |
| Модель двигателя | Doosan DL06 |
| Рабочий объем | 5.9 л. |
| Диаметр цилиндра | 100 мм |
| Ход поршня | 125 мм |
| Полезная мощность двигателя | 116.4 кВт |
| Измерение мощности при | 1900 об/мин |
| Эффективный крутящий момент | 686 Нм |
| Измерение крутящего момента при | 1400 об/мин |
| Подача воздуха в двигатель | Турбонаддув с интеркулером |
| Экологические нормы выбросов | US EPA Tier 3 + EU Stage III |

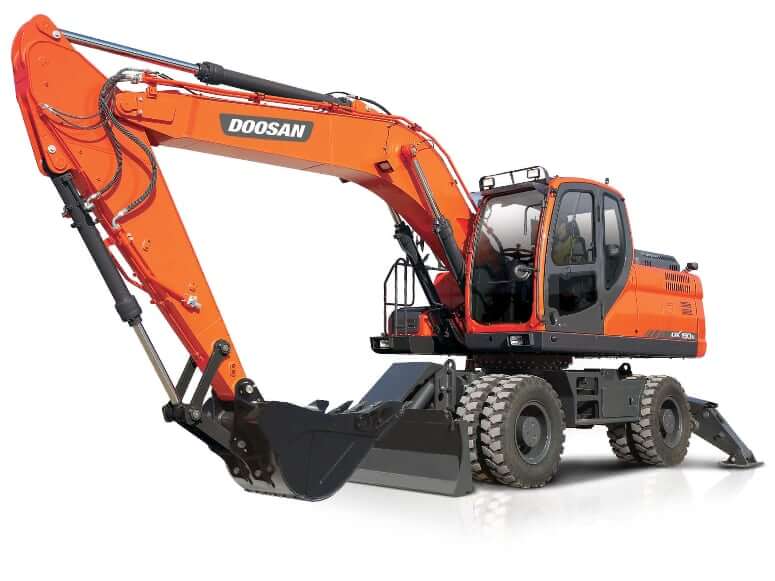

Эксплуатационные характеристики
| Эксплуатационная масса | 17770 кг |
| Максимальная эксплуатационная масса | 19050 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 60 А |
| Аккумуляторная батарея | 2х 12 В, 100 Ач |
| Размер шин | 10.0-20-14PR |
| Уровень шума внешний lwa | 101 дБ(А) |
| Уровень шума в кабине, lpa | 75 дБ(А) |
Механизм поворота
| Скорость поворота | 10.9 об/мин |
| Привод поворотной платформы | Аксиально-поршневой гидромотор с планетарным двухступенчатым редуктором |
| Тормоз механизма поворота | Тормоз поворота для парковки включается под действием пружины и освобождается гидравликой |
Трансмиссия
| Тип трансмиссии | Гидростатическая трансмиссия с силовым переключением передач |
| Количество передач | 3 |
| Количество передач заднего хода | 3 |
| Максимальная скорость хода | 36 км/ч |
| Максимальная сила тяги | 10900 кгс |
| Максимально допустимый уклон | 35° (70 %) |
| Передний мост | Передний поворотный мост с колесными редукторами |
| Задний мост | Жестко закрепленный к раме задний мост |
| Рабочая тормозная система | Мультидисковые тормоза |
Гидравлика
| Тип | Гидравлическая система e-EPOS с сенсорным контролем нагрузки |
| Тип гидронасоса | 2 аксиально-поршневых насоса переменного рабочего объема |
| Производительность гидравлического насоса | 400 л/мин (2х 100 л/мин) |
| Давление гидросистемы, основной контур (нормальный режим) | 32400 кПа |
| Давление гидросистемы, основной контур (форсированный режим) | 34300 кПа |
| Давление гидросистемы, контур ходовой части | 34300 кПа |
| Давление гидросистемы, контур поворотного механизма | 26500 кПа |

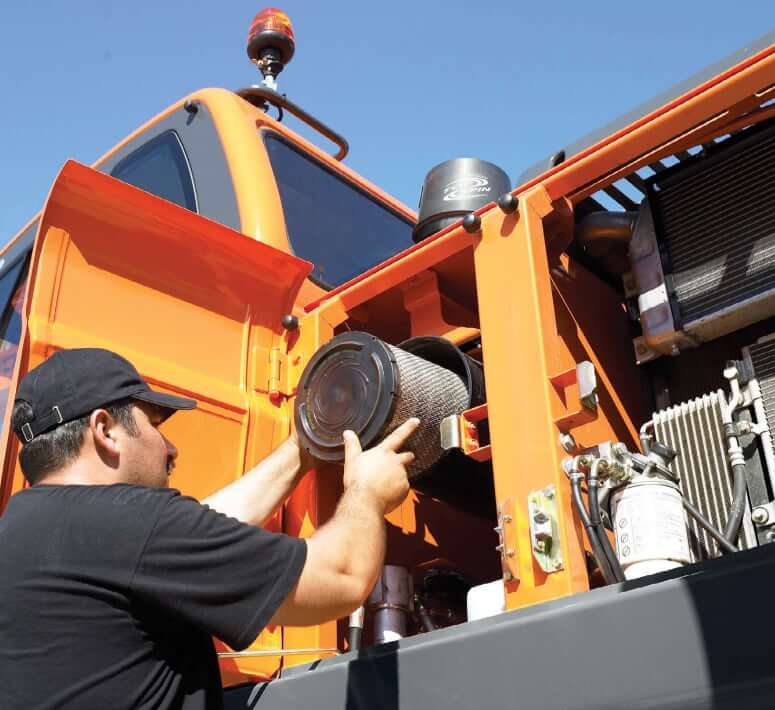

Объемы заправочных жидкостей
| Объем топливного бака | 310 л. |
| Объем моторного масла (с масляным фильтром) | 25 л. |
| Объем системы охлаждения двигателя | 24 л. |
| Объем гидросистемы (включая гидробак) | 205 л. |
| Объем гидравлического бака | 116 л. |
| Объем масла для коробки передач | 2.5 л. |
| Объем масла привода поворотного механизма | 3.8 л. |
| Колесные редукторы, передняя ось (каждый) | 2.5 л. |
| Колесные редукторы, задняя ось (каждый) | 2.5 л. |
| Объем масла для переднего дифференциала | 11 л. |
| Объем масла для заднего дифференциала | 14.5 л. |
Здравствуйте, подскажите размеры бокового окна
Привет Диана. Боковое правое стекло кабины (возле стрелы экскаватора Doosan DX190W) имеет следующие размеры:
Ширина — 1450 мм
Высота — 1125 мм
Толщина — 5 мм (закаленное стекло)
Артикул — 903-00072
