Технические характеристики

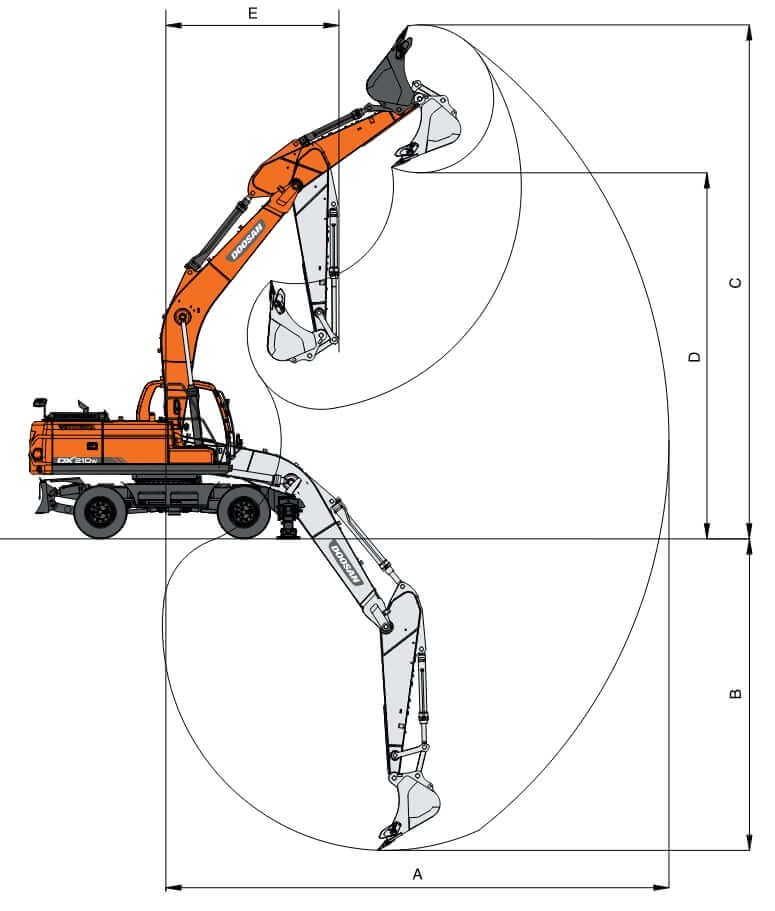

Рабочий диапазон (1-составная стрела)
| Стрела | Односоставная стрела 5.2 м | |||
|---|---|---|---|---|
| Рукоять | 2000 мм | 2400 мм | 2750 мм | 3000 мм |
| Транспортная длина | 9520 мм | 9470 мм | 9420 мм | 9400 мм |
| Транспортная высота | 3250 мм | 3200 мм | 3200 мм | 3490 мм |
| A. Радиус копания | 9050 мм | 9430 мм | 9730 мм | 10000 мм |
| B. Макс. глубина копания | 5255 мм | 5655 мм | 6010 мм | 6255 мм |
| C. Макс. высота среза | 9435 мм | 9690 мм | 9800 мм | 10050 мм |
| D. Макс. высота погрузки | 6650 мм | 6890 мм | 7020 мм | 7250 мм |
| E. Мин. радиус поворота платформы | 3680 мм | 3390 мм | 3375 мм | 3440 мм |

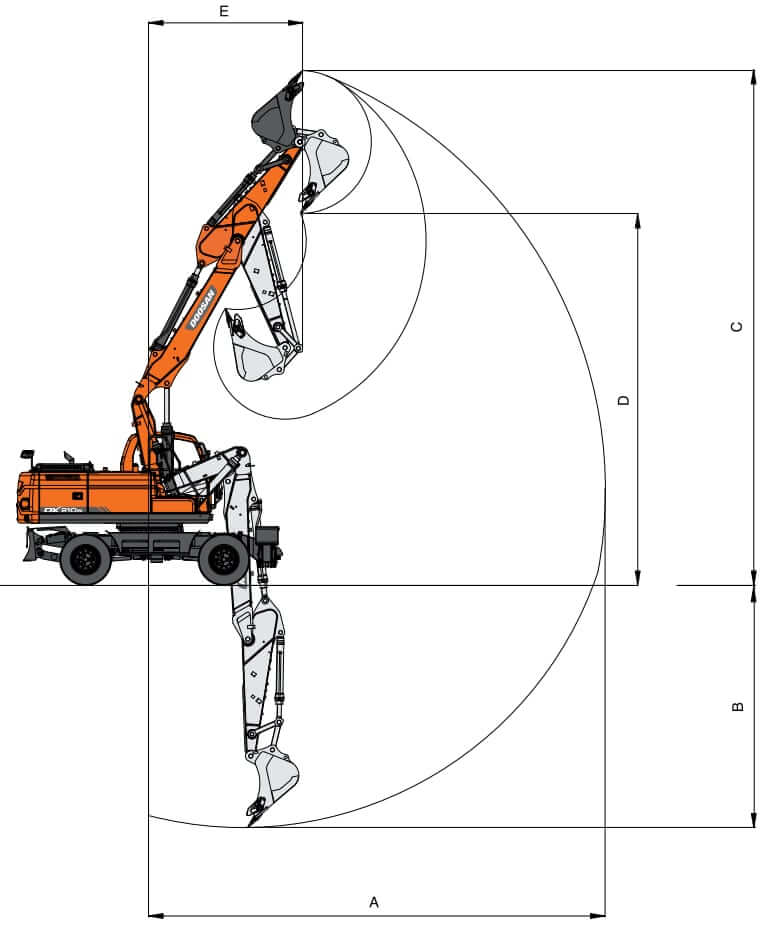

Рабочий диапазон (2-составная стрела)
| Стрела | Двухсоставная стрела 5.4 м | |
|---|---|---|
| Рукоять | 2000 мм | 2400 мм |
| Транспортная длина | 9275 мм | 9210 мм |
| Транспортная высота | 3140 мм | 3140 мм |
| A. Радиус копания | 9005 мм | 9405 мм |
| B. Макс. глубина копания | 5255 мм | 5625 мм |
| C. Макс. высота среза | 10210 мм | 10560 мм |
| D. Макс. высота погрузки | 7275 мм | 7620 мм |
| E. Мин. радиус поворота платформы | 3380 мм | 3185 мм |
Механизм поворота
| Скорость поворота | 11 об/мин |
| Тип привода | Аксиально-поршневой двигатель с планетарным двухступенчатым редуктором |
| Парковочный тормоз поворотного механизма | Включается под действием пружины и освобождается гидравликой |

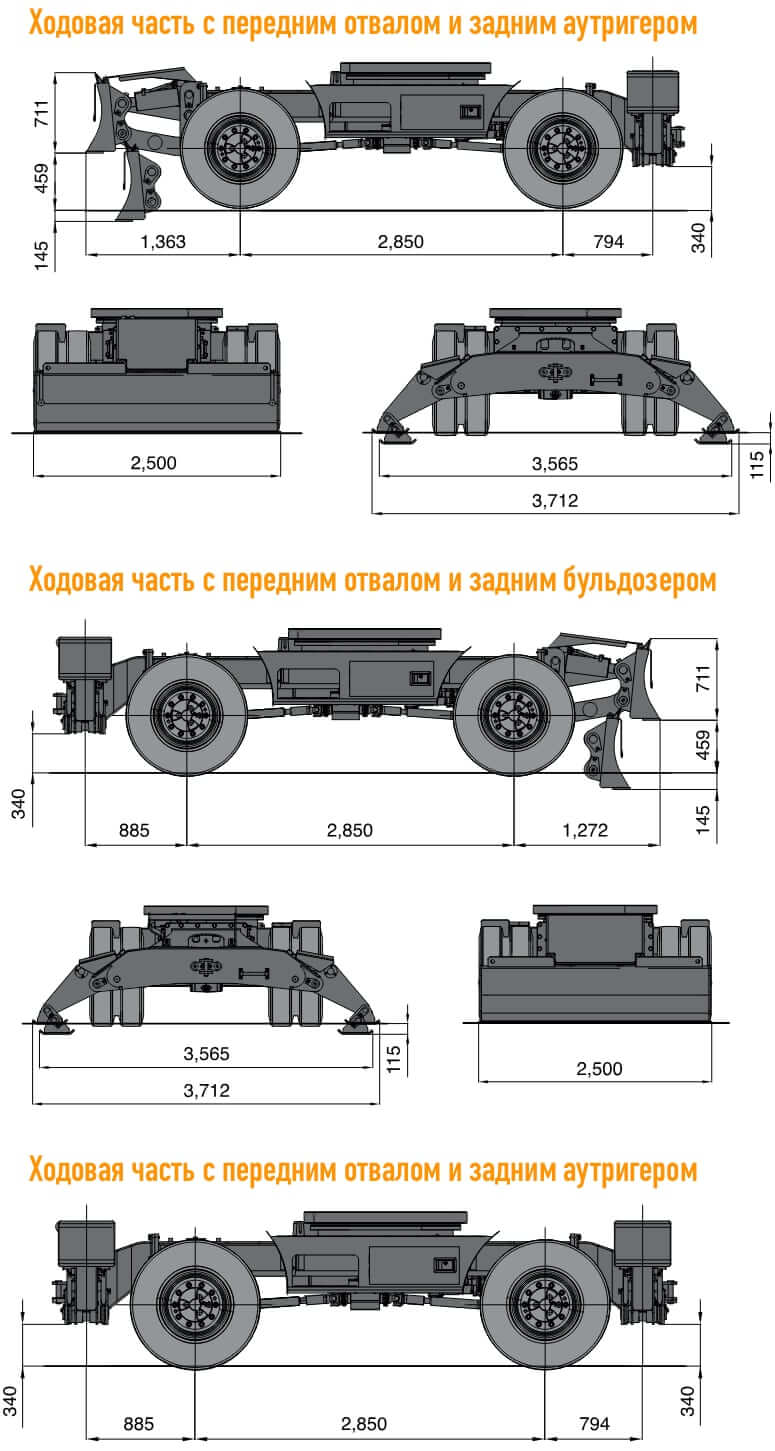

Размеры и габариты
| Колесная база | 2850 мм |
| Габаритная ширина | 2500 мм |
| Высота до верха кабины с ROPS | 3140 мм |
| Клиренс поворотной платформы | 1259 мм |
| Дорожный просвет | 350 мм |
| Размер шин (стандарт) | 10.0-20-14PR сдвоенные |
| Размер шин (опционально) | 18.0-19.5-20PR |

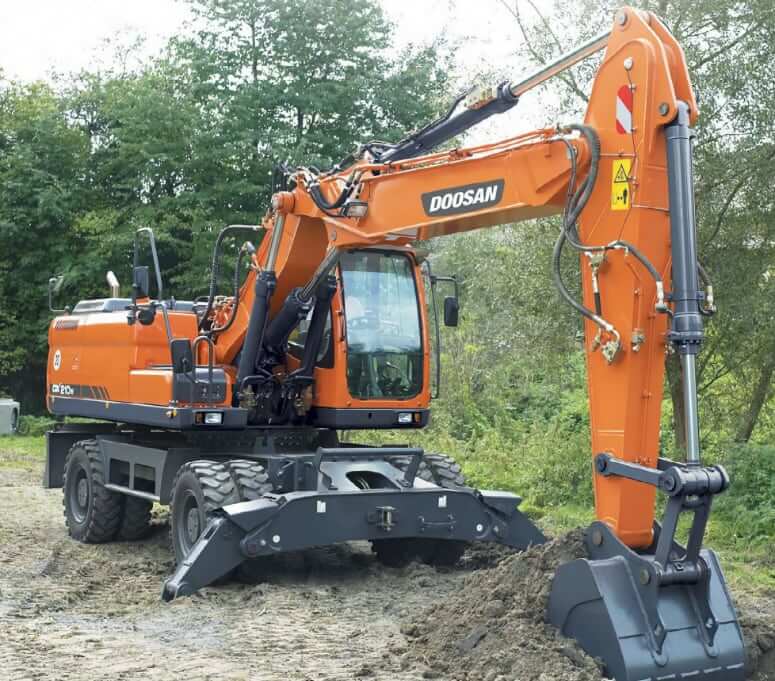

Экскаваторные ковши
| Тип ковша | Ширина с бокорезами | Вес ковша |
|---|---|---|
| Ковш, 0.51 куб.м. | 772 мм | 530 кг |
| Ковш, 0.81 куб.м. | 1126 мм | 655 кг |
| Ковш, 0.86 куб.м. (стандарт) | 1178 мм | 675 кг |
| Ковш, 1.05 куб.м. | 1370 мм | 740 кг |
| Ковш, 1.17 куб.м. | 1491 мм | 795 кг |
| Ковш, 1.28 куб.м. | 1605 мм | 830 кг |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Doosan |
| Модель двигателя | Doosan DL06 |
| Рабочий объем | 5.9 л. |
| Диаметр цилиндра | 100 мм |
| Ход поршня | 125 мм |
| Полезная мощность двигателя | 120 кВт |
| Измерение мощности при | 2000 об/мин |
| Эффективный крутящий момент | 706.8 Нм |
| Измерение крутящего момента при | 1400 об/мин |
| Подача воздуха в двигатель | Турбонаддув с интеркулером |
| Экологические нормы выбросов | US EPA Tier 3 + EU Stage III |
Эксплуатационные характеристики
| Макс. эксплуатационная масса | 20900 кг |
| Масса противовеса | 3500 кг |
| Вырывное усилие ковша | 149.06 кН |
| Вырывное усилие рукояти, 2000 мм | 131.41 кН |
| Вырывное усилие рукояти, 2400 мм | 116.70 кН |
| Вырывное усилие рукояти, 2750 мм | 103.95 кН |
| Вырывное усилие рукояти, 3000 мм | 100.03 кН |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 60 А |
| Стартер | 24 В / 4.5 кВт |
| Аккумуляторная батарея | 2х 12 В, 100 Ач |
| Уровень шума внешний, 2000/14/EC | 103 дБ(А) |
| Уровень шума в кабине оператора, ISO 6396 | 74 дБ(А) |
Трансмиссия
| Тип трансмиссии | Гидростатическая трансмиссия с силовым переключением передач |
| Количество передач | 3 |
| Количество передач заднего хода | 3 |
| Максимальная скорость хода | 36 км/ч |
| Максимальная тяга | 120.9 кН |
| Максимально допустимый уклон | 31° (60%) |
Гидравлика
| Тип | Гидросистема с сенсорным контролем нагрузки и электронным управление мощностью гидронасоса Doosan e-EPOS |
| Тип главного гидронасоса | 2 аксиально-поршневых насоса переменного рабочего объема |
| Производительность главного гидронасоса | 2х 231.7 л/мин |
| Тип насоса управляющего контура | Шестеренчатый гидронасос |
| Производительность главного гидронасоса | 27,4 л/мин |
| Давление в гидросистеме | 32400 кПа |
| Давление в гидросистеме (форсированный режим) | 34300 кПа |
| Давление в гидросистеме хода | 34300 кПа |
| Давление в гидросистеме поворотного механизма | 26500 кПа |

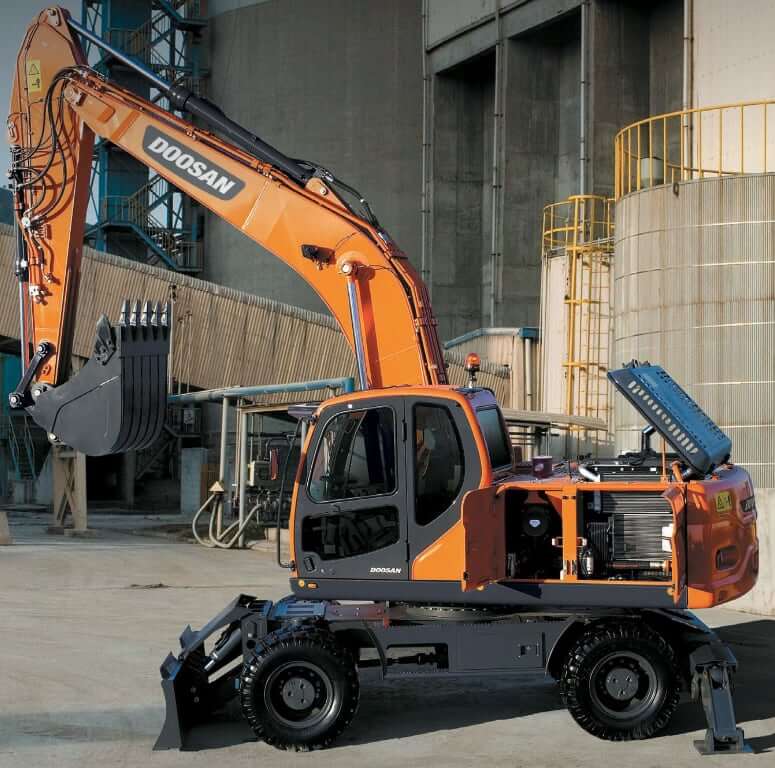

Объемы заправочных жидкостей
| Объем топливного бака | 350 л. |
| Объем моторного масла (с масляным фильтром) | 27 л. |
| Объем системы охлаждения двигателя | 24 л. |
| Объем гидросистемы (включая гидробак) | 280 л. |
| Объем гидравлического бака | 205 л. |
| Объем привода поворотной платформы | 3.8 л. |
| Объем трансмиссионного масла | 2.5 л. |
| Объема масла для переднего моста | 2.5 л. |
| Объема масла для заднего моста | 2.5 л. |
Добрый день. Какой расход топлива в час на этом экскаваоре?
Расход топлива двигателя Doosan DL06 варьируется от 30 до 35 литров в час в зависимости от режима работы и нагрузки. Doosan заявляет, что благодаря системе -EPOS на экскаваторе Doosan DX210W обеспечивается согласование времени отклика насоса и двигателя, что дает уменьшение расхода топлива на 7% при номинальной мощности мотора.
