Технические характеристики
- Размеры и габариты
- Рабочий диапазон обратной лопаты
- Ковши обратной лопаты PC7000-6
- Рабочий диапазон прямой лопаты
- Ковши прямой лопаты PC7000-6
- Ходовая часть
- Механизм поворота
- Вес (обратная лопата)
- Вес (прямая лопата)
- Двигатель
- Электродвигатель (опция)
- Эксплуатационные характеристики
- Трансмиссия
- Гидравлика
- Объемы заправочных жидкостей
Размеры и габариты
| Длина ходовой части | 10510 мм |
| Ширина ходовой части (башмаки 1500 мм) | 8050 мм |
| Высота ходовой части | 2895 мм |
| Длина опорной поверхности гусениц | 7875 мм |
| Ширина поворотной платформы | 9620 мм |
| Габаритная высота (до верха кабины) | 9001 мм |
| Уровень глаз оператора (примерно) | 8304 мм |
| Дорожный просвет | 1065 мм |
| Клиренс поворотной платформы | 3437 мм |
| Радиус поворота хвостовой части | 7670 мм |

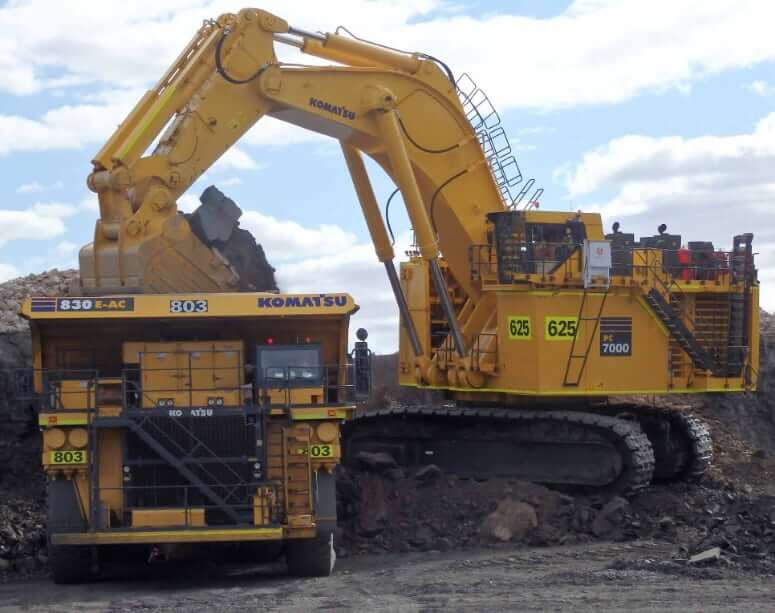

Рабочий диапазон обратной лопаты
| Длина стрелы | 11000 мм |
| Длина рукояти | 5100 мм |
| Вырывное усилие (по ISO) | 1714 кН |
| Напорное усилие (по ISO) | 1513 кН |
| Макс. высота резания грунта | 17100 мм |
| Макс. высота разгрузки | 11000 мм |
| Макс. глубина резания грунта | 8600 мм |
| Макс. радиус резания грунта | 20500 мм |
| Макс. радиус резания грунта на уровне опоры | 19600 мм |
Ковши обратной лопаты PC7000-6
| Емкость ковша обратной лопаты | 36 м3 | 36 м3 | 36 м3 |
|---|---|---|---|
| Ширина | 4550 мм | 4550 мм | 4550 мм |
| Зубья | 6 | 6 | 6 |
| Система GET | Hensley XS 644 | Hensley XS 644 | Hensley XS 644 |
| Макс. плотность материала | 1.8 т/м3 | 1.8 т/м3 | 1.8 т/м3 |
| Комплект футеровки | HD | STD | Light |

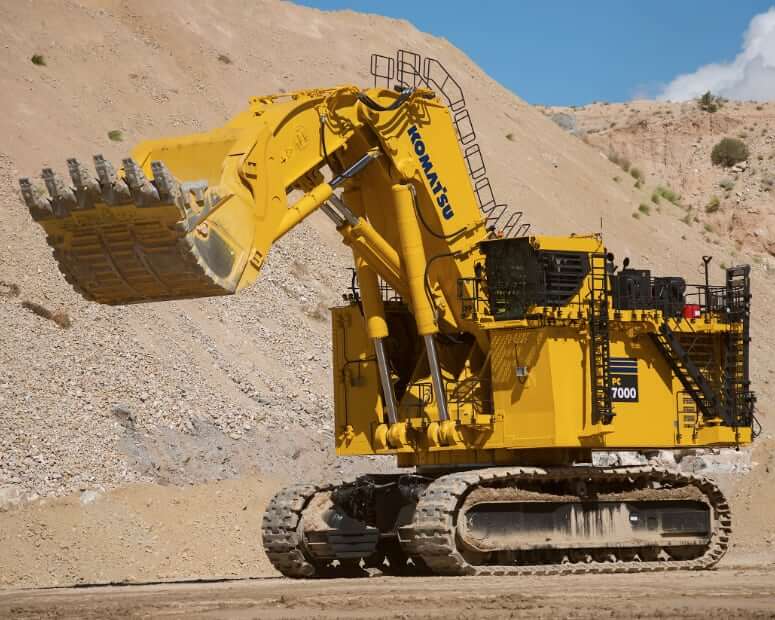

Рабочий диапазон прямой лопаты
| Длина стрелы | 8000 мм |
| Длина рукояти | 5500 мм |
| Вырывное усилие (по ISO) | 2086 кН |
| Напорное усилие (по ISO) | 2147 кН |
| Макс. высота резания грунта | 21000 мм |
| Макс. высота разгрузки | 14000 мм |
| Макс. глубина резания грунта | 3000 мм |
| Макс. радиус резания грунта | 17700 мм |
| Напорное усилие на уровне грунта | 4980 мм |
| Ширина раскрытия ковша | 2960 мм |
Ковши прямой лопаты PC7000-6
| Емкость ковша прямой лопаты | 36 м3 | 36 м3 | 38 м3 |
|---|---|---|---|
| Ширина | 4965 мм | 4965 мм | 4965 мм |
| Зубья | 6 | 6 | 6 |
| Система GET | Hensley XS 644 | Hensley XS 644 | Hensley XS 644 |
| Макс. плотность материала | 1.8 т/м3 | 1.8 т/м3 | 1.8 т/м3 |
| Комплект футеровки | HD | STD | Light |
Ходовая часть
| Ширина башмака | 1500 мм |
| Ширина башмака (опция) | 1900 мм |
| Кол-во нижних роликов с каждой стороны | 7 |
| Кол-во верхних роликов с каждой стороны | 3 |
| Количество гусеничных башмаков (с каждой стороны) | 48 |
| Центральная рама | H-образная |
| Регулировка натяжения гусеницы | Автоматический гидрорегулятор |
| Рама гусеничной тележки | Стальная рама коробчатого сечения |
Механизм поворота
| Скорость поворота | 3.1 об/мин |
| Гидромоторы и приводы | 3 |
| Рабочий тормоз поворота платформы | Гидравлический тормоз |
| Стояночный тормоз поворота платформы | Маслоохлаждаемый, многодисковый тормоз |
Вес (обратная лопата)
| Ширина башмака | Эксплуатационная масса | Давление на грунт |
|---|---|---|
| 1500 мм | 684 т | 260 кПа |
| 1900 мм | 694 т | 208 кПа |
Вес (прямая лопата)
| Ширина башмака | Эксплуатационная масса | Давление на грунт |
|---|---|---|
| 1500 мм | 676 т | 258 кПа |
| 1900 мм | 686 т | 207 кПа |
Двигатель
| Число цилиндров | 16 |
| Производитель мотора | Komatsu |
| Модель двигателя | 2х Komatsu SSDA16V159E-2 |
| Рабочий объем | 50 л. |
| Диаметр цилиндра | 159 мм |
| Ход поршня | 159 мм |
| Полная мощность двигателя | 2х 1250 кВт |
| Измерение мощности при | 1800 об/мин |
| Подача воздуха в двигатель | Турбонаддув с интеркулером |
| Экологические нормы выбросов | US EPA Tier 2 |
Электродвигатель (опция)
| Тип электропривода | 2х асинхронных электродвигателя с короткозамкнутым ротором |
| Выходная мощность | 2х 1200 кВт |
| Напряжение сети | 6000 — 7200 В |
| Сила тока (приблизительно) | 2х 128 А — 2х 107 А |
| Частота (нормативная) | 60 Гц при 1800 об/мин |
| Частота (опционально) | 50 Гц при 1500 об/мин |
Эксплуатационные характеристики
| Эксплуатационная масса (обратная лопата) | 684 — 694 т |
| Эксплуатационная масса (прямая лопата) | 676 — 686 т |
| Объем ковша обратной лопаты (SAE 1:1) | 36 куб.м |
| Объем ковша прямой лопаты (SAE 2:1) | 36 куб.м |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока (дизельный экскаватор) | 2х 140 A |
| Генератор переменного тока (электрический экскаватор) | 3х 100 A |
| Аккумуляторная батареи (дизельный экскаватор) | 8х 12 В |
| Аккумуляторная батареи (электрический экскаватор) | 4х 12 В |
| Рабочие фонари освещения | 16 светодиодных ламп (LED) |
| Вспомогательное освещение | По всей платформе, включая аварийные выходы и лестницу |
| Уровень шума (в кабине) | 75 дБ(А) |
| Локальная вибрация (ISO 5349 — 1) | Ниже 2.5 м/с2 |
Трансмиссия
| Максимальная скорость | 2.5 км/ч |
| Преодолеваемый уклон | 50% |
| Система управления движением | 2 ножные педали |
| Рабочая тормозная система | Гидравлический тормоз |
| Парковочный тормоз | Маслоохлаждаемый, многодисковый тормоз |
Гидравлика
| Тип | Четырехконтурная гидравлическая система с открытым центром |
| Производительность основного гидронасоса | 6210 л/мин |
| Производительность гидронасоса поворотной платформы | 1035 л/мин |
| Предельное давление гидравлической системы | 31000 кПа |
| Встроенные фильтры высокого давления | 200 микрон (1 фильтр для каждого насоса, расположенного перед блоками клапанов) |
Объемы заправочных жидкостей
| Объем топливного бака | 13033 л. |
| Объем моторного масла (с масляным фильтром) | 2х 236 л. |
| Охлаждающая жидкость двигателя | 2х 440 л. |
| Емкость гидравлической системы (с гидробаком) | 9500 л. |
| Объем гидравлического бака | 4750 л. |
| Емкость резервного бака для моторного масла | 2х 665 л. |
