Технические характеристики
Размеры и габариты
| Обратная лопата — Длина стрелы | 11500 мм |
| Обратная лопата — Вырывное усилие (по ISO) | 2077 кН |
| Обратная лопата — Глубина копания | 8000 мм |
| Обратная лопата — Макс. радиус копания | 20700 мм |
| Макс. Высота копания | 11200 мм |
| Обратная лопата — Длина рукояти | 5500 мм |
| Прямая лопата — Ширина раскрытия ковша | 3200 мм |
| Прямая лопата — Длина рукояти | 5750 мм |
| Прямая лопата — Макс. радиус копания на уровне грунта | 5800 мм |
| Прямая лопата — Макс. высота копания | 20900 мм |
| Макс. Высота копания | 16900 мм |
| Обратная лопата — Макс. радиус копания на уровне грунта | 19600 мм |
| Обратная лопата — Напорное усилие (по ISO) | 1813 кН |
| Прямая лопата — Напорное усилие (по ISO) | 2353 кН |
| Прямая лопата — Длина стрелы | 8150 мм |
| Прямая лопата — Вырывное усилие (по ISO) | 2331 кН |
| Прямая лопата — Макс. глубина копания | 3000 мм |
| Прямая лопата — Макс. радиус копания | 17800 мм |
| Прямая лопата — Макс. высота выгрузки | 13900 мм |
Ходовая часть
| Рама гусеничной тележки | Стальная рама коробчатого сечения |
| Центральная рама | H-образная рама |
| Регулировка натяжения гусеницы | Автоматический гидравлический нятажитель |
| Кол-во нижних роликов с каждой стороны | 8 |
| Кол-во верхних роликов с каждой стороны | 3 |
| Количество гусеничных башмаков (с каждой стороны) | 49 |
Механизм поворота
| Гидромоторы и приводы | 3 |
| Рабочий тормоз поворота платформы | Гидравлический тормоз |
| Стояночный тормоз поворота платформы | Маслоохлаждаемый, многодисковый тормоз |
| Скорость поворота | 2.7 об/мин |

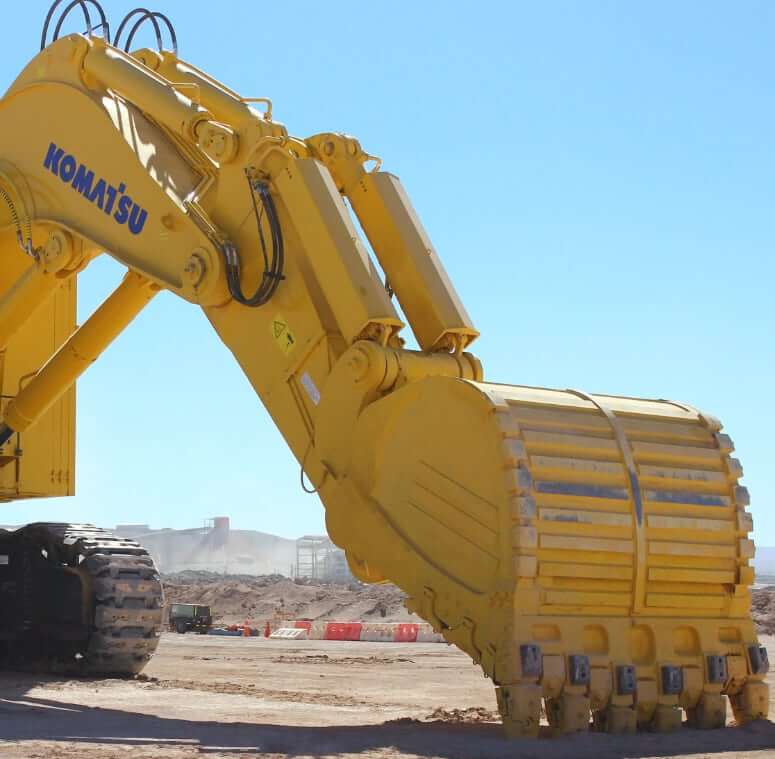

Ковши
| Объем ковша прямой лопаты, SAE 2:1 | 42 куб.м |
| Объем ковша обратной лопаты, SAE 1:1 | 42 куб.м |
Электрический привод
| Тип электропривода | 2 х асинхронных электродвигателя |
| Выходная мощность | 1450 кВт |
| Напряжение сети | 6000 — 7200 В |
| Сила тока (приблизительно) | 2х 155 А — 2х 128 А |
| Частота (нормативная) | 60 Гц при 1800 об/мин |
| Частота (опционально) | 50 Гц при 1500 об/мин |
Двигатель
| Число цилиндров | 16 |
| Производитель мотора | Komatsu |
| Модель двигателя | 2х Komatsu SDA16V160E-2 |
| Тип двигателя | 4-тактовый двигатель с прямым впрыском и водяным охлаждением |
| Рабочий объем | 60 л. |
| Диаметр цилиндра | 159 мм |
| Ход поршня | 190 мм |
| Номинальная мощность двигателя | 2х 1250 кВт |
| Измерение мощности при | 1800 об/мин |
| Регулятор частоты вращения | Всережимный, электронный |
| Подача воздуха в двигатель | Турбонаддув с интеркулером |
| Экологические нормы выбросов | US EPA Tier 2 |

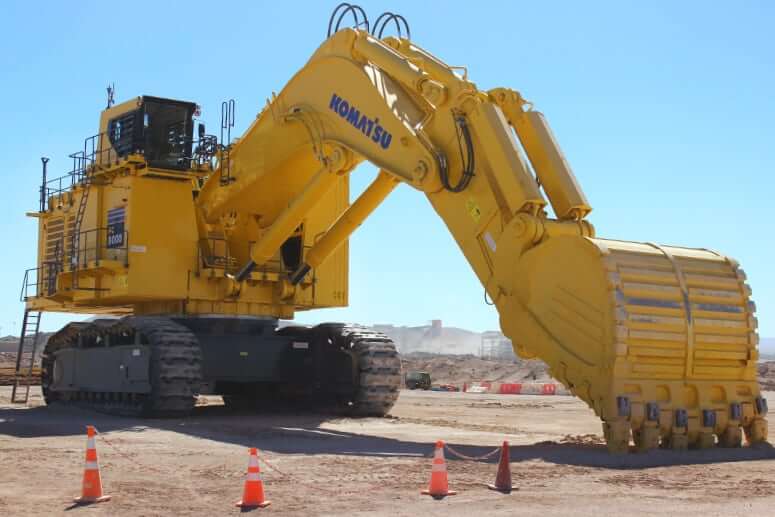

Эксплуатационные характеристики
| Эксплуатационная масса (прямая лопата) | 740000 — 752000 кг |
| Эксплуатационная масса (обратная лопата) | 759000 — 771000 кг |
| Напряжение бортовой сети | 24 В |
| Генератор | 140 А |
| Рабочие фонари освещения | 14 светодиодных ламп (LED) |
| Вспомогательное освещение | По всей платформе, включая аварийные выходы и лестницу |
| Количество генераторов | 2 |
| Батареи для дизельной версии | 8х 12 В |
| Батареи для электрической версии | 4х 12 В |
Тормозная система
| Рабочая тормозная система | Гидравлический тормоз |
| Парковочный тормоз | Маслоохлаждаемый, многодисковый тормоз |
| Максимальная скорость | 2.5 км/ч |
| Преодолеваемый уклон | 50% |
| Система управления движением | 2 ножные педали |

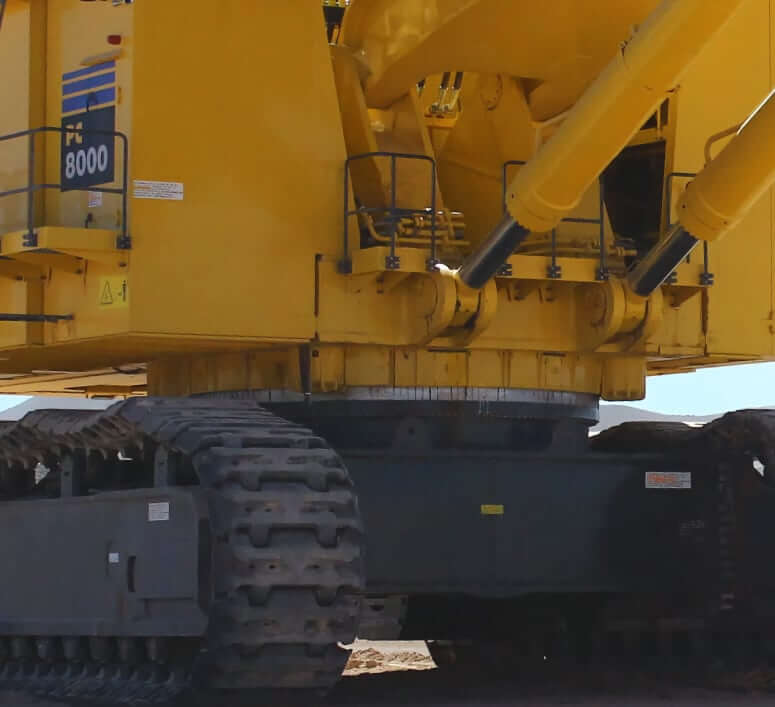

Гидравлика
| Тип | Гидросистема с открытым центром |
| Производительность гидронасоса (максимальная) | 8280 л/мин |
| Предельное давление гидравлической системы | 31000 кПа |
| Производительность гидронасоса поворотной платформы | 2070 л/мин |
| Встроенные фильтры высокого давления | 200 микрон (1 фильтр для каждого насоса, расположенного перед блоками клапанов) |
Объемы заправочных жидкостей
| Объем топливного бака | 13925 л. |
| Объем моторного масла (с масляным фильтром) | 2х 290 л. |
| Охлаждающая жидкость двигателя | 2х 430 л. |
| Емкость резервного бака для моторного масла | 2х 1056 л. |
| Объем гидробака | 7750 л. |
| Емкость гидравлической системы | 11500 л. |
