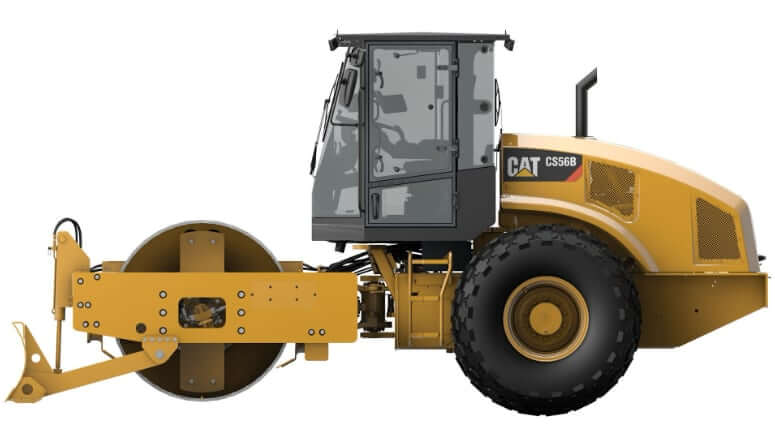

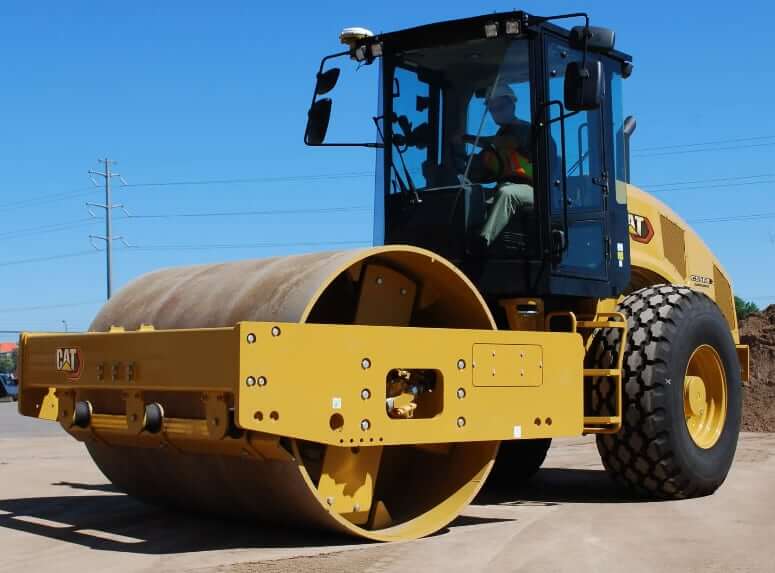

Технические характеристики
Валец
| Ширина вальца | 2134 мм |
| Диаметр вальца | 1534 мм |
| Толщина обечайки вальца | 30 мм |
| Частота вибрации (стандарт) | 30.5 Гц |
| Частота вибрации (при работе в экономичном режиме) | 27.7 Гц |
| Дополнительная система регулирования частоты вибрации | 23.3-30.5 Гц |
| Амплитуда (Низкая) | 0.98 мм |
| Амплитуда (Высокая) | 2.10 мм |
| Центробежная сила 1 | 141 кН |
| Центробежная сила 2 | 301 кН |
| Статическая линейная нагрузка с открытой платформой | 28.7 кг/см |
| Статическая линейная нагрузка с открытой кабиной со стальным навесом | 28.9 кг/см |
| Статическая линейная нагрузка с открытой кабиной с навесом/конструкцией ROPS/FOPS | 29.1 кг/см |
| Статическая линейная нагрузка с закрытой кабиной с конструкцией ROPS/FOPS | 29.8 кг/см |

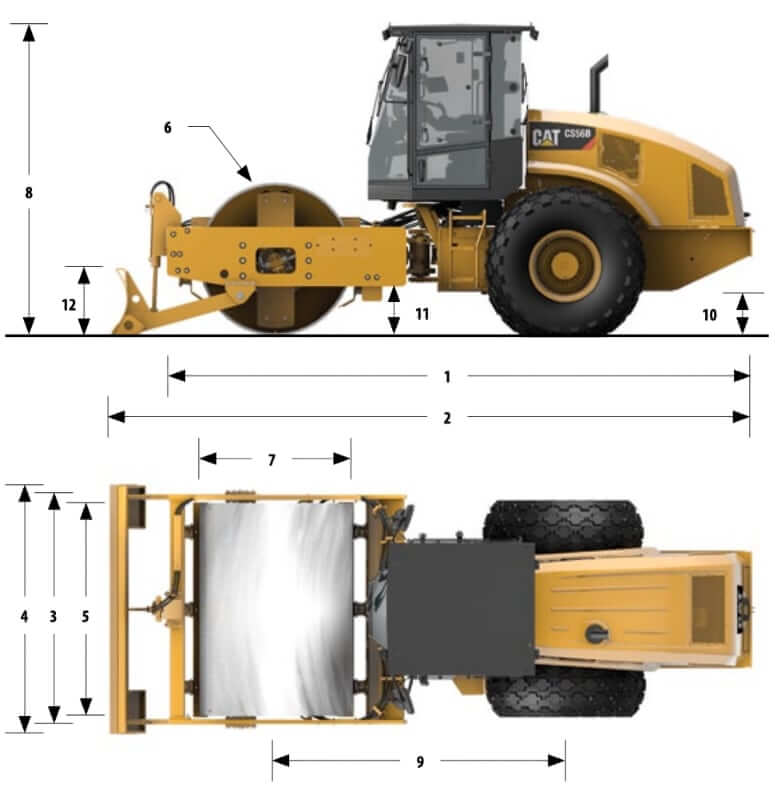

Размеры и габариты
| 1. Габаритная длина | 5867 мм |
| 2. Габаритная длина с отвалом | 6410 мм |
| 3. Габаритная ширина | 2310 мм |
| 4. Габаритная ширина с отвалом | 2520 мм |
| 5. Ширина вальца | 2134 мм |
| 6. Толщина обечайки вальца | 30 мм |
| 7. Диаметр вальца | 1534 мм |
| 8. Высота до верха кабины с ROPS | 3110 мм |
| 9. Колесная база | 2920 мм |
| 10. Дорожный просвет | 442 мм |
| 11. Минимальное расстояние от бордюра | 494 мм |
| 12. Высота отвала (опционально) | 688 мм |
| Радиус разворота (внутренний) | 3682 мм |
| Угол поворота шарнира сочленения рамы | 34° |
| Угол качания шарнира сочленения рамы | 15° |
Весовые характеристики
| Эксплуатационная масса с открытой платформой | 10970 кг |
| Эксплуатационная масса с открытой кабиной со стальным навесом | 11065 кг |
| Эксплуатационная масса с открытой кабиной с навесом с конструкцией ROPS/FOPS | 11235 кг |
| Эксплуатационная масса с закрытой кабиной с конструкцией ROPS/FOPS | 11555 кг |
| Масса на вальце с открытой платформой | 6135 кг |
| Масса на вальце с открытой кабиной со стальным навесом | 6165 кг |
| Масса на вальце с открытой кабиной с навесом с конструкцией ROPS/FOPS | 6220 кг |
| Масса на вальце с закрытой кабиной с конструкцией ROPS/FOPS | 6355 кг |
| Дополнительная масса с набором овальных накладных кулачков | +1730 кг |
| Дополнительная масса с набором квадратных накладных кулачков | +1880 кг |
| Дополнительная масса с планировочным отвалом | +620 кг |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Caterpillar |
| Модель двигателя | Cat C6.6 ACERT |
| Рабочий объем | 6.6 л. |
| Диаметр цилиндра | 105 мм |
| Ход поршня | 127 мм |
| Полная мощность двигателя | 116.5 кВт |
| Измерение мощности при | 2200 об/мин |
| Максимальный крутящий момент | 850 Нм |
| Измерение крутящего момента при | 1400 об/мин |
| Подача воздуха в двигатель | Турбонаддув |
| Экологические нормы выбросов | US EPA Tier 3 + EU Stage IIIA |
Эксплуатационные характеристики
| Эксплуатационная масса (с кабиной ROPS/FOPS) | 11555 кг |
| Эксплуатационная масса (с открытой платформой) | 10970 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 100 А |
| Аккумуляторная батарея | 2х 12 В, CCA 750 |
| Уровень шума (в кабине) | 80 дБ(А) |
| Уровень шума (снаружи) | 109 дБ(А) |

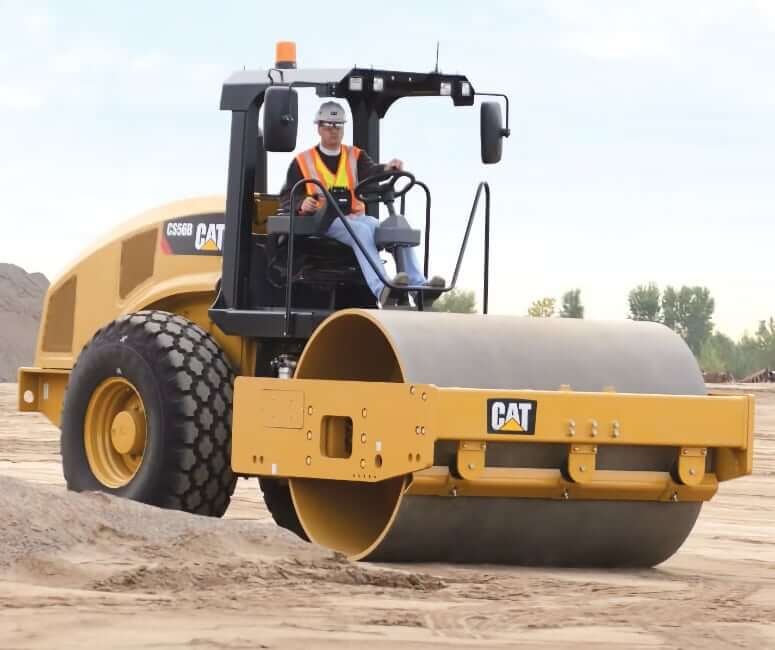

Трансмиссия
| Тип | Двухступенчатая гидрообъемная коробка передач |
| Максимальная скорость | 11.4 км/ч |
| Рабочая тормозная система | Система двойного торможения |
| Теоретический преодолеваемый подъем, при отсутствии вибрации* | 57% |
Объемы заправочных жидкостей
| Объем топливного бака | 242 л. |
| Объем моторного масла (с масляным фильтром) | 17.4 л. |
| Объем системы охлаждения двигателя | 27.9 л. |
| Объем гидросистемы | 50 л. |
| Объем масла для моста и бортовых передач | 18 л. |
| Объем масла для корпусов эксцентриковых грузов | 26 л. |
органы управления почитать бы
Привет, Юрий. В сети можно найти pdf файл руководства по эксплуатации этого катка (и там еще сразу несколько похожих), вот по такому точному названию поищите — «Operation and Maintenance Manual CS56B, CP56B, CS68B, CP68B, CS74B, CP74B, CS78B, CS79B, CP76B Vibratory Soil Compactors».
