Технические характеристики
Фронтальное оборудование
| Емкость ковша (с «шапкой») | 4.5 куб.м. |
| Емкость ковша (полная) | 4.0 куб.м. |
| Ширина ковша | 3100 мм |
| Статическая опрокидывающая нагрузка | 18010 кг |
| Статическая опрокидывающая нагрузка (Полурамы сложены на 37°) | 15710 кг |
| Вырывное усилие | 169 кН |
| Максимальная рабочая высота | 6215 мм |
| Максимальная высота разгрузки при угле наклона ковша 45° | 3010 мм |
| Высота разгрузки по оси шарнира ковша | 4410 мм |
| Вылет при максимальном подъеме и разгрузке | 1300 мм |

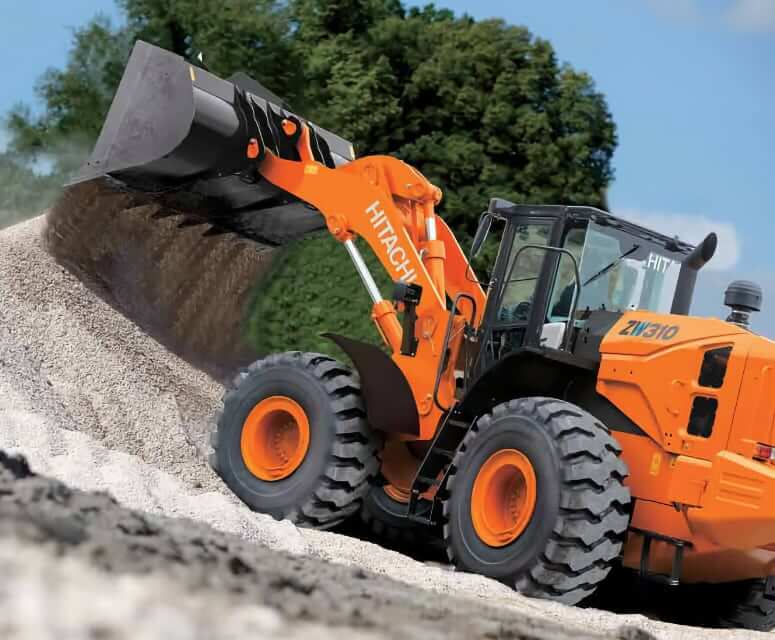

Размеры и габариты
| Длина с ковшом на земле | 8910 мм |
| Ширина по колесам | 2930 мм |
| Высота до верха кабины с ROPS | 3470 мм |
| Колесная база | 3450 мм |
| Дорожный просвет | 505 мм |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Cummins |
| Модель двигателя | Cummins QSM11 |
| Рабочий объем | 10.8 л. |
| Диаметр цилиндра | 125 мм |
| Ход поршня | 147 мм |
| Полная мощность двигателя | 216 кВт |
| Полезная мощность двигателя | 212 кВт |
| Измерение мощности при | 2100 об/мин |
| Максимальный крутящий момент | 1478 Нм |
| Измерение крутящего момента при | 1400 об/мин |
| Воздушный фильтр | Двухэлементный, сухого типа, с индикатором загрязнения |
| Подача воздуха в двигатель | Турбонагнетатель с промежуточным охладителем |
Эксплуатационные характеристики
| Эксплуатационная масса | 22410 — 22860 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 50 А |
| Аккумуляторная батарея | 2х 12 В, 120 Ач, CCA 760 |
| Кресло оператора | Сиденье с пневматической подвеской, подголовником и подогревом: тканевая обивка, высокая спинка, регулируемые угол подлокотника, демпфер, продольное положение, высота и угол наклона подголовника, наклон подушки сиденья, поясничная поддержка, наклон спинки, глубина посадки, высота |
| Кондиционер | Кондиционер воздуха с автоматическим управлением (с одним впускным фильтром) |
| Защита кабины | Кабина с конструкцией ROPS (ISO 3471) и FOPS (ISO 3449) |
Рулевое управления
| Тип | Рулевое управление посредством шарнирно-сочлененной рамы |
| Гидроцилиндры | 2х гидроцилиндра поршневых двухходового действия |
| Диаметр штока гидроцилиндра | 70 мм |
| Ход поршня гидроцилиндра | 542 мм |
| Угол поворота | ±37° |
| Угол качания моста | ±10° |
| Система привода | Полный привод |
| Передний мост | Крепление к передней полураме, мост с полуразгруженными полуосями |
| Задний мост | Цапферный подвес, мост с полуразгруженными полуосями |
| Редуктор и дифференциал | Одноступенчатый редуктор с дифференциалом с пропорциональным распределением крутящего момента (стандарт) / дифференциалом повышенного трения (опция) |
| Бортовые редукторы | Планетарные, версия для тяжелых работ, встроенного типа |
| Размер шин | 26.5-25-16PR (L3) |
| Радиус разворота | 6270 мм |
Трансмиссия
| Тип трансмиссии | Гидротрансформатор, переключение передач при включенном сцеплении контрприводного типа |
| Тип гидротрансформатора | Трехэлементный одноступенчатый однофазный |
| Режимы переключения передач | Контроллер автоматического и ручного переключения передач |
| Количество передач | 4 |
| Количество передач заднего хода | 4 |
| Максимальная скорость | 34.7 км/ч |
| Максимальная скорость задним ходом | 34.7 км/ч |
| Главная муфта | Многодисковая, мокрого типа |
| Рабочая тормозная система | Внутренние гидравлические дисковые тормозные механизмы всех 4 колес в масляной ванне, передний и задний независимые контуры тормозов |
| Стояночный тормоз | С пружинным включением, с гидравлическим выключением, установлен внутри коробки передач |
Гидравлика
| Тип главного гидронасоса | Аксиально-поршневой насос переменного рабочего объема |
| Производительность главного насоса | 323 л/мин |
| Максимальное давление гидросистемы | 29400 кПа |
| Тип гидронасоса вентилятора | Шестеренчатый насос постоянного рабочего объема |
| Производительность насоса вентилятора | 84.9 л/мин |
| Максимальное давление контура вентилятора | 17400 кПа |
| Управление стрелой | 4-позиционный гидрораспределитель: подъем, удержание, опускание, равновесие |
| Управление ковшом | 3-позиционный гидрораспределитель: наклон назад, удержание, выгрузка |
| Фильтрация гидравлического масла | Полнопоточный обратный фильтр в гидробаке; степень фильтрации 15 мкм |
| Время подъема стрелы | 6.2 сек |
| Время опускания стрелы | 3.2 сек |
| Время выгрузки ковша | 1.2 сек |
| Полный рабочий цикл | 10.6 сек |

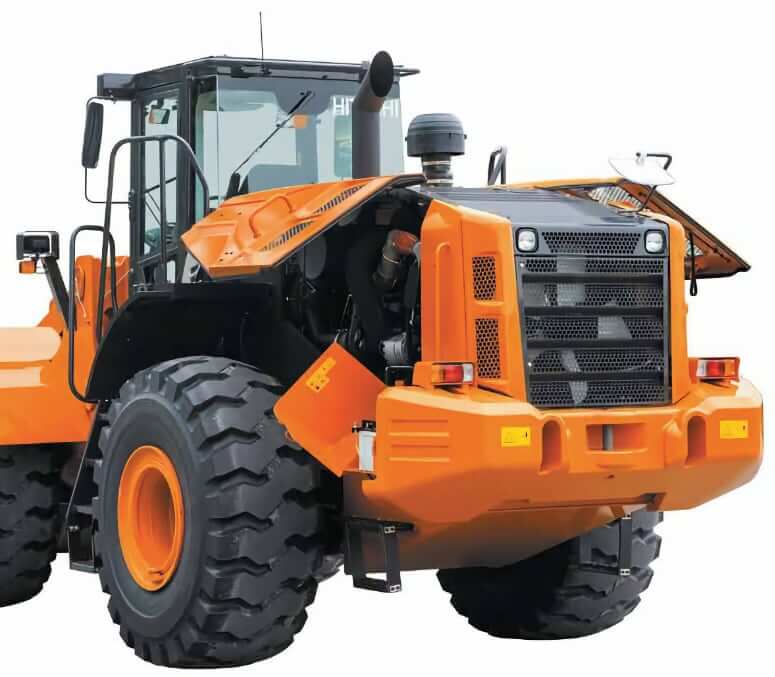

Объемы заправочных жидкостей
| Объем топливного бака Hitachi ZW310-5 | 370 л. |
| Объем моторного масла (с масляным фильтром) | 34 л. |
| Объем системы охлаждения двигателя | 40 л. |
| Объем гидросистемы | 123 л. |
| Объем трансмиссионной жидкости | 52 л. |
| Дифференциал переднего моста и колесные ступицы | 48 л. |
| Дифференциал заднего моста и колесные ступицы | 48 л. |
