Технические характеристики

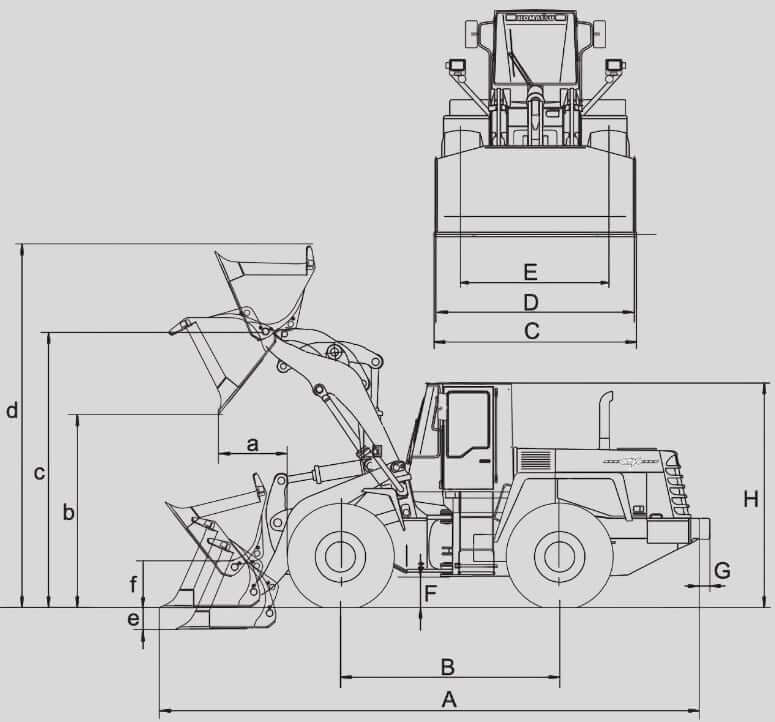

Размеры и габариты
| A. Длина с ковшом на земле | 8594 мм |
| B. Колесная база | 3400 мм |
| C. Ширина по ковшу | 3000 мм / 3170 мм |
| D. Ширина по колесам | 2885 мм |
| E. Ширина колеи | 2210 мм |
| F. Дорожный просвет | 490 мм |
| H. Высота до верха кабины с ROPS | 3475 мм |
Ковш
| Тип ковша | 4.2 м3 | 4.7 м3 |
|---|---|---|
| Ширина ковша | 3000 мм | 3170 мм |
| Масса ковша | 2240 кг | 2445 кг |
| Статическая опрокидывающая нагрузка | 18310 кг | 18310 кг |
| Вырывное усилие ковша | 182 кН | 177 кН |
| Вырывное усилие рукояти | 241 кН | 244 кН |
| a. Вылет при максимальном подъеме и разгрузке, 45° | 1276 мм | 1301 мм |
| b. Макс. высота разгрузки при угле наклона ковша, 45° | 3000 мм | 2963 мм |
| c. Высота разгрузки по оси шарнира ковша | 4220 мм | 4220 мм |
| d. Рабочая высота (при полностью поднятом ковше) | 5880 мм | 5910 мм |
| e. Глубина копания (толщина срезаемого слоя) | 57 мм | 57 мм |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Komatsu |
| Модель двигателя | Komatsu SA6D135E |
| Рабочий объем | 11.1 л. |
| Диаметр цилиндра | 125 мм |
| Ход поршня | 150 мм |
| Мощность двигателя | 194 кВт |
| Измерение мощности при | 2200 об/мин |
| Максимальный крутящий момент | 1049 Нм |
| Измерение крутящего момента при | 1400 об/мин |
| Система охлаждения | Двухконтурное жидкостное охлаждение |
| Воздушный фильтр | HD сухой воздушный фильтр |
| Подача воздуха в двигатель | Турбонаддув |
Эксплуатационные характеристики
| Эксплуатационная масса | 23370 кг |
| Статическая опрокидывающая нагрузка | 18310 кг |
| Радиус разворота | 6175 мм |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 50 А |
| Аккумуляторная батарея | 2х 12 В, 143 Ач |
| Угол качания моста | 30° |
| Размер шин | 26.5 R25 XHA L3, Michelin |
Трансмиссия
| Тип трансмиссии | Автоматическая 4-скоростная трансмиссия с переключением под нагрузкой и функциями «кик-даун» и «удержание передачи» |
| Количество передач | 4 |
| Количество передач заднего хода | 4 |
| Максимальная скорость | 39 км/ч |
| Максимальная скорость задним ходом | 37.5 км/ч |
Гидравлика
| Предельное давление гидравлической системы | 21000 кПа |
| Производительность гидронасоса | 397 л/мин |
| Время подъема | 6.8 сек |
| Время сброса | 1.4 сек |
| Время опускания | 3.7 сек |
Объемы заправочных жидкостей
| Объем топливного бака | 390 л. |
| Объем гидросистемы | 240 л. |
| Объем моторного масла (с масляным фильтром) | 33 л. |
| Объем системы охлаждения двигателя | 68 л. |
| Объем трансмиссионной жидкости | 52 л. |
| Объем масла в картере переднего моста | 65 л. |
| Объем масла в картере заднего моста | 65 л. |
Прошу сообщить нагрузку на оси Komatsu WA470-3 Active+ погрузчик фронтальный. Спасибо.
Распределение массы на переднюю ось = 10800 кг
Распределение массы на заднюю ось = 10840 кг
