Технические характеристики
Ковш
| Тип ковша | STD | HL | HL |
|---|---|---|---|
| Длина стрелы | 2700 мм | 3000 мм | 3000 мм |
| Объем ковша (ISO 7546) | 3.1 куб.м. | 2.6 куб.м. | 2.8 куб.м. |
| Плотность материала | 1.8 т/м3 | 1.8 т/м3 | 1.6 т/м3 |
| Ширина ковша | 2880 мм | 2880 мм | 2880 мм |
| Вырывное усилие (SAE) | 140 кН | 150 кН | 145 кН |
| Опрокидывающая нагрузка (Industrial lift arm) | 12900 кг | 11200 кг | 11100 кг |
| Опрокидывающая нагрузка, полурамы сложены (Industrial lift arm) | 11400 кг | 9800 кг | 9700 кг |

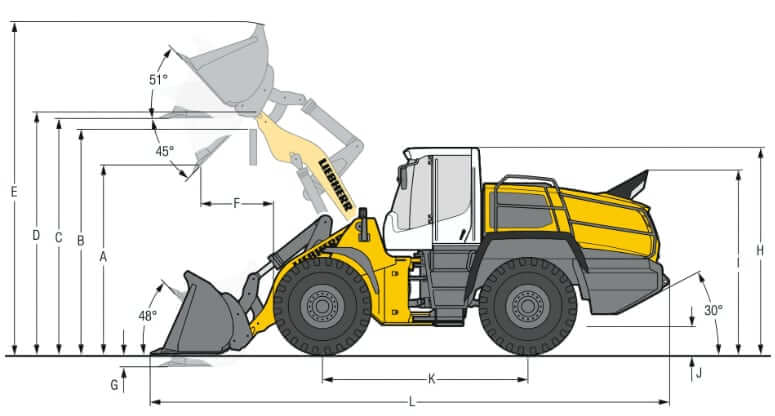

Размеры и габариты
| Liebherr L550 с ковшом | STD | HL | HL |
|---|---|---|---|
| Длина стрелы (Industrial lift arm) | 2700 мм | 3000 мм | 3000 мм |
| A. Высота разгрузки при макс. подъеме (45°) | 2920 мм | 3525 мм | 3490 мм |
| B. Высота выгрузки | 3700 мм | 4100 мм | 4100 мм |
| C. Макс. высота днища ковша | 3865 мм | 4385 мм | 4385 мм |
| D. Макс. высота шарнира ковша | 4145 мм | 4665 мм | 4665 мм |
| E. Макс. рабочая высота | 5845 мм | 6240 мм | 6290 мм |
| F. Вылет при макс. подъеме (45°) | 1150 мм | 835 мм | 870 мм |
| G. Глубина копания (толщина срезаемого слоя) | 100 мм | 100 мм | 100 мм |
| H. Высота над кабиной оператора | 3370 мм | 3370 мм | 3370 мм |
| I. Высота над выхлопной трубой | 3020 мм | 3020 мм | 3020 мм |
| J. Дорожный просвет | 490 мм | 490 мм | 490 мм |
| K. Колесная база | 3500 мм | 3500 мм | 3500 мм |
| L. Общая длина | 8785 мм | 9025 мм | 9075 мм |
| Радиус поворота по шинам | 6155 мм | 6155 мм | 6155 мм |
| Радиус поворота по внешнему краю ковша | 6875 мм | 6980 мм | 7000 мм |
Двигатель
| Число цилиндров | 4 |
| Производитель мотора | Liebherr |
| Модель двигателя | Liebherr D934 A7 |
| Рабочий объем | 7.1 л. |
| Диаметр цилиндра | 122 мм |
| Ход поршня | 150 мм |
| Полная мощность двигателя | 163 кВт |
| Измерение мощности при | 1500 об/мин |
| Максимальный крутящий момент | 1248 Нм |
| Измерение крутящего момента при | 1100 об/мин |
| Впрыск топлива | Электронный впрыск (Common Rail) |
| Воздушный фильтр | Сухой воздушный фильтр с основным и предохранительным элементом |
| Подача воздуха в двигатель | Турбонаддув с рециркуляцией выхлопных газов и внешним охлаждением |
| Экологические нормы выбросов | US EPA Tier 4 Final + EU Stage V |
Эксплуатационные характеристики
| Эксплуатационная масса | 19200 кг |
| Максимальная эксплуатационная масса | 19350 кг |
| Напряжение бортовой сети | 24 В |
| Генератор переменного тока | 100 А |
| Аккумуляторная батарея | 2х 12 В, 140 Ач |
| Стартер | 24 В, 10.5 л.с. |
| Уровень шума в кабине | 68 дБ(А) |
| Уровень шума снаружи | 104 дБ(А) |
| Угол качания моста | ±13° |
| Размер шин | 23.5R25 L3 |
Трансмиссия
| Тип трансмиссии | Автоматическая трансмиссия XPower |
| Максимальная скорость | 40 км/ч |
| Рабочая тормозная система | Самоблокировка трансмиссии XPower® (действующая на все четыре колеса) и дополнительная насосно-аккумуляторная тормозная система с мокрыми многодисковыми тормозами (две отдельные тормозные цепи) |
| Стояночный тормоз | Электрогидравлически управляемый пружинный дисковый тормоз на трансмиссии |
Гидравлика
| Тип насоса | Регулируемый Load-Sensing аксиально-поршневой гидронасос с регулятором мощности и объема подачи, с отсечкой по давлению |
| Производительность гидронасоса | 234 л/мин |
| Максимальное рабочее давление | 35000 кПа |
| Предельное давление гидравлической системы | 38000 кПа |
| Время подъема | 5.4 сек |
| Время сброса | 2.2 сек |
| Время опускания | 2.9 сек |
Объемы заправочных жидкостей
| Объем топливного бака | 280 л. |
| Объем бака DEF (очистка дизельных выхлопных газов) | 67,5 л. |
| Объем моторного масла (с масляным фильтром) | 26 л. |
| Объем системы охлаждения двигателя | 67 л. |
| Объем гидросистемы (включая гидравлический бак) | 175 л. |
| Объем гидравлического бака | 105 л. |
| Объем масла для коробки передач (XPower gearbox) | 53 л. |
| Объем масла для раздаточной коробки насосов | 1,2 л. |
| Объем масла в картере переднего моста | 34,9 л. |
| Объем масла в картере заднего моста | 34,9 л. |
Тип коронок ковша
Привет, на ковшах фронтальных погрузчиках Либхерр применяются ковши с зубьями Liebherr UNI (Uni-System) типоразмера Uni 35-3. При этом зубья ковша могут быть как стандартными, так и остроконечными (для тяжелых грунтов) или усиленными (для абразивных материалов).
