Технические характеристики
Ковш
| Емкость ковша | 1.7 куб.м. |
| Ширина ковша | 2456 мм |
| Вырывное усилие | 93.5 кН |
| Номинальная грузоподъемность | 3000 кг |
| Статическая опрокидывающая нагрузка | 8622 кг |
| Статическая опрокидывающая нагрузка (40° поворот) | 7551 кг |
| Высота разгрузки по оси шарнира ковша | 3721 мм |
| Максимальная высота разгрузки при угле наклона ковша 45° | 2911 мм |
| Габаритная высота при максимальном подъеме ковша | 4588 мм |
| Вылет при максимальном подъеме и разгрузке | 1080 мм |
| Максимальный угол разгрузки на полной высоте | 45° |
| Угол наклона ковша на уровне земли | 40° |
| Угол наклона ковша при движении | 45° |
| Угол наклона ковша на максимальной высоте | 60° |
| Глубина копания (толщина срезаемого слоя) | 35 мм |

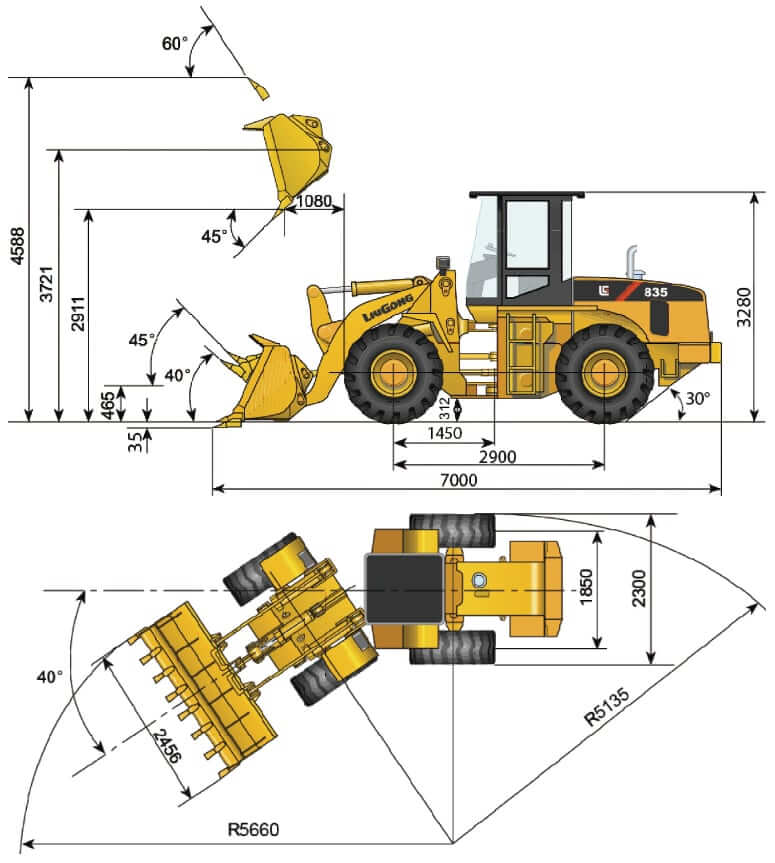

Размеры и габариты
| Длина с ковшом на земле | 7000 мм |
| Колесная база | 2900 мм |
| Ширина по колесам | 2300 мм |
| Ширина колеи | 1850 мм |
| Высота до верха кабины с ROPS | 3280 мм |
| Дорожный просвет | 312 мм |
| Угол заднего съезда (свеса) | 30° |
| Радиус разворота (по кромке ковша) | 5660 мм |
| Радиус разворота (по заднему колесу) | 5135 мм |
| Радиус разворота (по оси колеса) | 4910 мм |
Двигатель
| Производитель мотора | Cummins | Weichai |
|---|---|---|
| Модель двигателя | Cummins QSB5.9 | Weichai / Deutz TD226B-6IG15 |
| Число цилиндров | 6 | 6 |
| Рабочий объем | 5.9 л. | 6.23 л. |
| Диаметр цилиндра | 102 мм | 105 мм |
| Ход поршня | 120 мм | 120 мм |
| Полная мощность двигателя | 97.0 кВт | 92.0 кВт |
| Полезная мощность двигателя | 87.3 кВт | 87.0 кВт |
| Измерение мощности при | 2200 об/мин | 2200 об/мин |
| Максимальный крутящий момент | 580 Нм | 500 Нм |
| Измерение крутящего момента при | 1400 об/мин | 1500 об/мин |
| Подача воздуха в двигатель | Турбонаддув | Турбонаддув |
| Экологические нормы выбросов | US EPA Tier 2 + EU Stage II | US EPA Tier 2 + EU Stage II |
Эксплуатационные характеристики
| Эксплуатационная масса (с двигателем Cummins) | 11500 кг |
| Эксплуатационная масса (с двигателем Weichai) | 10600 кг |
| Номинальная грузоподъемность | 3000 кг |
| Максимальное тяговое усилие | 100 КН |
| Напряжение бортовой сети | 24 В |
| Аккумуляторная батарея | 2х 12 В |
| Защита кабины | ROPS + FOPS |
| Размер передних колес | 17.5-25 |
| Размер задних колес | 17.5-25 |
| Опциональные ковши быстросъемные | 1.7 м3 |
| Опциональные ковши скальные | 1.5 м3 |
| Опциональные ковши общего назначения | 1.9 м3 / 2.0 м3 / 2.5 м3 / 3 м3, быстросменный ковш |
| Опциональное навесное оборудование | Быстросменные вилы, бревнозахват, быстросменная рукоять |
Рулевое управление
| Рулевой механизм | Шарнирно-сочленённая рама с полным гидроприводом |
| Максимальный угол поворота полурам | ±40° |
| Тип гидронасоса рулевого управления | Шестеренчатый гидронасос |
| Производительность гидронасоса рулевого управления | 100 л/мин |
| Давление в гидроконтуре рулевого механизма | 14000 кПа |
| Гидроцилиндры рулевого управления | 2х 75 мм х 426 мм |
Трансмиссия
| Тип трансмиссии | Планетарного типа с силовым переключением передач (PowerShift) |
| Гидротрансформатор | Двухступенчатый, четырехэлементный |
| Количество передач | 2F / 1R |
| Максимальная скорость | 36 км/ч |
| Максимальная скорость задним ходом | 15 км/ч |
| Рабочая тормозная система | Пневмогидравлическая тормозная система (бустер), дисковый тормоз на все 4 колеса |
| Стояночный тормоз | Автоматический или ручной тормоз с пневмоуправлением |
| Давление в тормозной системе | 710-784 кПа |
| Дифференциал переднего моста | Стандарт |
| Дифференциал заднего моста | Стандарт |
| Угол качания моста | ±7° (±12°) |
Гидравлика
| Тип основного гидронасоса | Шестеренчатый гидронасос |
| Производительность основного гидронасоса | 220 л/мин |
| Предельное давление гидравлической системы | 16000 кПа |
| Тип рабочего механизма | Z-образный (рычажный) механизм навески ковша |
| Время подъема | 4.9 сек |
| Время сброса | 1.1 сек |
| Время опускания | 3.3 сек |
| Время полного цикла | 9.3 сек |
Объемы заправочных жидкостей
| LiuGong CLG 835 с мотором | Cummins | Weichai |
|---|---|---|
| Объем топливного бака | 180 л. | 180 л. |
| Объем моторного масла (с масляным фильтром) | 17 л. | 18 л. |
| Объем системы охлаждения | 53 л. | 35 л. |
| Объем гидросистемы (включая гидробак) | 150 л. | 150 л. |
| Объем гидробака | 100 л. | 100 л. |
| Объем трансмиссионной жидкости | 45 л. | 45 л. |
| Объем масла в картере переднего моста | 20 л. | 20 л. |
| Объем масла в картере заднего моста | 24 л. | 24 л. |
