Технические характеристики
Ковш
Номинальная грузоподъемность | 3500 кг |
Вырывное усилие ковша | 5610 кгс |
Вырывное усилие рукояти | 6220 кгс |
Емкость стандартного ковша Bare Lip, 1480 мм | 1.5 куб.м. |
Емкость ковша Bare Lip, 1690 мм (вариант 2) | 1.5 куб.м. |
Емкость ковша Bare Lip, 1690 мм (вариант 3) | 1.75 куб.м. |
Емкость ковша G.E.T. Half Arrow, 1480 мм (вариант 4) | 1.5 куб.м. |
Емкость эжекторного ковша, 1690 мм (вариант 5) | 1.5 куб.м. |
Вылет при максимальном подъеме и разгрузке | 1144 мм |
Максимальная высота разгрузки при угле наклона ковша 45° | 1282 мм |
Высота разгрузки по оси шарнира ковша | 2503 мм |
Весовые характеристики
Эксплуатационная масса | 9300 кг |
Эксплуатационная масса (нагрузка на переднюю ось) | 4100 кг |
Эксплуатационная масса (нагрузка на заднюю ось) | 5200 кг |
Полная масса погрузочно-доставочные машины | 12800 кг |
Макс. эксплуатационная масса (нагрузка на передний мост) | 9200 кг |
Макс. эксплуатационная масса (нагрузка на задний мост) | 3600 кг |

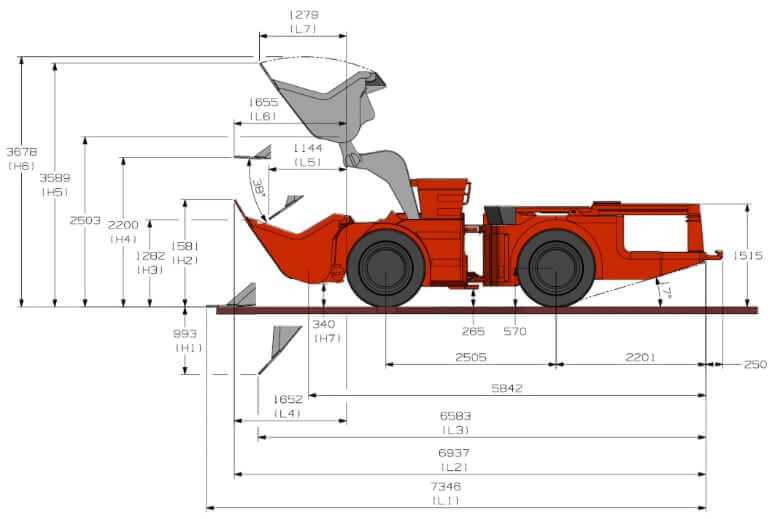

Размеры и габариты
Длина с ковшом на земле | 7346 мм |
Высота до верха кабины с ROPS | 1885 мм |
Габаритная ширина по кабине | 1480 мм |
Ширина по ковшу | 1480 мм |
Ширина по колесам | 1440 мм |
Колесная база | 2505 мм |
Радиус разворота | 7415 мм |
Дорожный просвет | 265 мм |
Угол съезда (свеса) | 17° |
Угол изгиба рамы / сочленения | 40° |
Двигатель
Число цилиндров | 6 |
Производитель мотора | Deutz |
Модель двигателя | Deutz BF6L914 |
Полезная мощность двигателя | 71.5 кВт |
Измерение мощности при | 2300 об/мин |
Максимальный крутящий момент | 400 Нм |
Измерение крутящего момента при | 1650 об/мин |
Рабочий объем | 6.47 л. |
Диаметр цилиндра | 102 мм |
Ход поршня | 132 мм |
Подача воздуха в двигатель | Турбонаддув |
Воздушный фильтр | Воздушный фильтр сухого типа |
Экологические нормы выбросов | Tier 2, Euro Stage II |
Электрооборудование
Напряжение бортовой сети | 24 В |
Аккумуляторная батарея | 2 х 12 В, 70 Ач |
Генератор переменного тока | 55 А |
Стартер | 24 В, 4 кВт |
Передние фары | 2 х светодиодных фары |
Задние фары | 2 х светодиодных фары |
Трансмиссия
Тип трансмиссии | Автоматическая трансмиссия Dana SOH RT20000 |
Количество передач | 3 / 3 |
Максимальная скорость | 27 км/ч |
Максимальная скорость задним ходом | 27 км/ч |
Размер шин | 12.00 x 20 L5S, 20 ply |
Гидравлика
Тип гидравлической системы | Гидросистема с открытым центром |
Тип гидронасоса | Гидравлический насос шестеренного типа |
Рабочая тормозная система | Многодисковые мокрые тормоза с гидравлическим приводом на всех колесах EN ISO 3450, ISO 19296 и SABS 1589. Два независимых контура: для передней + для задней оси |
Парковочный тормоз | Пружинный, гидравлически отключаемый сухой дисковый тормоз, действующий на трансмиссию передней оси. В случае внезапного падения давления в тормозной гидравлике стояночный тормоз функционирует как аварийный тормоз |
Время подъема | 5.5 сек |
Время сброса | 3.0 сек |
Время опускания | 2.9 сек |
Объемы заправочных жидкостей
+Емкость топливного бака | 110 л. |
+Объем моторного масла (вместе с фильтром) | 17.5 л. |
+Объем гидравлической системы | 120 л. |
