Технические характеристики
Ковш
Номинальная грузоподъемность | 10000 кг |
Вырывное усилие ковша | 19340 кгс |
Вырывное усилие рукояти | 20390 кгс |
Емкость стандартного ковша G.E.T, 2588 мм | 4.0 куб.м. |
Емкость ковша G.E.T, 2588 мм (вариант 2) | 4.6 куб.м. |
Емкость ковша G.E.T, 2588 мм (вариант 3) | 5.0 куб.м. |
Емкость ковша G.E.T, 2588 мм (вариант 4) | 5.4 куб.м. |
Емкость ковша Half arrow для тяжелых условий, 2700 мм (вариант 5) | 4.6 куб.м. |
Емкость ковша Half arrow для тяжелых условий, 2700 мм (вариант 6) | 5.4 куб.м. |
Емкость ковша Bare Lip, 2550 мм (вариант 7) | 4.0 куб.м. |
Емкость ковша Bare Lip, 2550 мм (вариант 8 ) | 4.6 куб.м. |
Емкость ковша Bare Lip, 2550 мм (вариант 9) | 5.0 куб.м. |
Емкость ковша Bare Lip, 2550 мм (вариант 10) | 5.4 куб.м. |
Емкость ковша эжекторного Bare Lip, 2770 мм (вариант 11) | 4.6 куб.м. |
Емкость ковша с боковым опрокидыванием, 2830 мм (вариант 12) | 4.6 куб.м. |
Вылет при максимальном подъеме и разгрузке | 1298 мм |
Максимальная высота разгрузки при угле наклона ковша 45° | 2319 мм |
Высота разгрузки по оси шарнира ковша | 3863 мм |

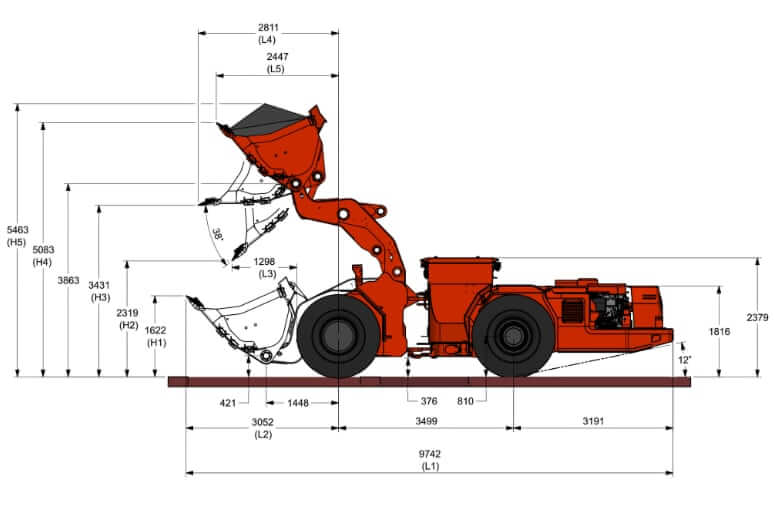

Размеры и габариты
Длина с ковшом на земле | 10073 мм |
Высота до верха кабины с ROPS | 2379 мм |
Габаритная ширина по ковшу | 2588 мм |
Колесная база | 3499 мм |
Радиус разворота | 6509 мм |
Дорожный просвет | 376 мм |
Угол съезда (свеса) | 12° |
Угол качания моста | 8° |
Весовые характеристики
Эксплуатационная масса | 28500 кг |
Эксплуатационная масса (нагрузка на переднюю ось) | 12850 кг |
Эксплуатационная масса (нагрузка на заднюю ось) | 15650 кг |
Полная масса погрузочно-доставочные машины | 38500 кг |
Макс. эксплуатационная масса (нагрузка на передний мост) | 28250 кг |
Макс. эксплуатационная масса (нагрузка на задний мост) | 10250 кг |
Двигатель
Число цилиндров | 6 |
Производитель мотора | Volvo Penta |
Модель двигателя | Volvo TAD1140VE |
Полезная мощность двигателя | 235 кВт |
Измерение мощности при | 2100 об/мин |
Максимальный крутящий момент | 1568 Нм |
Измерение крутящего момента при | 1300 об/мин |
Рабочий объем | 10.8 л. |
Подача воздуха в двигатель | Турбонаддув с интеркулером |
Воздушный фильтр | Двухступенчатая фильтрация воздуха, сухого типа |
Экологические нормы выбросов | Tier 2, Euro Stage II |
Сертификация | CANMET / MSHA |
Гидравлика
Тип гидравлической системы | С открытым центром, управление с измерением нагрузки. Полностью гидравлическая система рулевого управления центрально-сочлененным шасси с усилителем и двумя цилиндрами двойного действия. Управление ковшом и стрелой при помощи джойстика с электроприводом, снабженным поршневым насосом, нагнетающим гидравлическую жидкость в распределительный клапан гидравлической системы ковша |
Тип гидронасоса | Гидравлический насос поршневого типа, управление с распределением усилий |
Рабочая тормозная система | Многодисковый тормоз влажного типа установлен на каждом колесе. Два независимых контура: для переднего и заднего мостов, активируется пружинным механизмом, растормаживание производится через гидравлический контур. Параметры тормозной системы соответствуют требованиям EN ISO 3450, AS2958.1 и SABS 1589 |
Парковочный тормоз | Рабочая тормозная система также выполняет функции аварийного и стояночного тормоза |
Время подъема | 6.7 сек |
Время сброса | 2.7 сек |
Время опускания | 4.3 сек |
Трансмиссия
Тип трансмиссии | Автоматическая трансмиссия Dana с переключением передач под нагрузкой, с модуляцией |
Количество передач | 4 / 4 |
Максимальная скорость | 31.7 км/ч |
Максимальная скорость задним ходом | 31.7 км/ч |
Размер шин | 18,00×25 L5S 28 ply |
Электрооборудование
Напряжение бортовой сети | 24 В |
Генератор переменного тока | 150 А |
Передние фары | 4 х светодиодных фары |
Задние фары | 4 х светодиодных фары |
Аккумуляторная батарея | 2 х 12 В, 145 Ач |

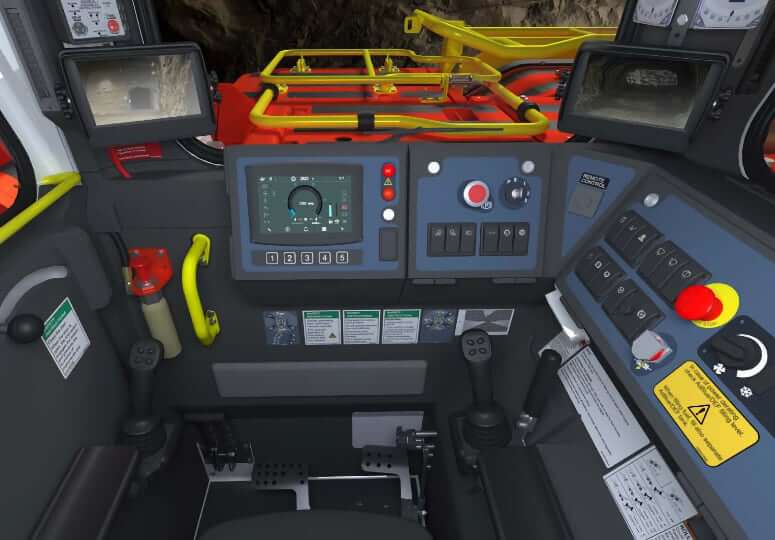

Кабина
ROPS | ISO 3471:2008 |
FOPS | ISO 3449:2005 |
Кресло оператора | Регулировка высоты, подлокотников, поясничной опоры + двухточечный ремень безопасности |
Кондиционирование | Герметичная закрытая кабина с системами кондиционирования воздуха, создания избыточного давления и шумоподавления |
Пожаротушение | Переносной огнетушитель (12 кг) |
Дисплей | 7-дюймовый цветной дисплей, 5 модулей, встроенная система диагностики |
Дистанционное управление | Пульт дистанционного радиоуправления в зоне прямой видимости, CAN, в комплекте с видеокамерой |
Объемы заправочных жидкостей
Объем топливного бака | 280 л. |
Объем системы охлаждения двигателя | 58 л. |
Объем моторного масла (с масляным фильтром) | 37 л. |
Объем гидросистемы | 240 л. |
Емкость бака тормозной системы | 75 л. |
