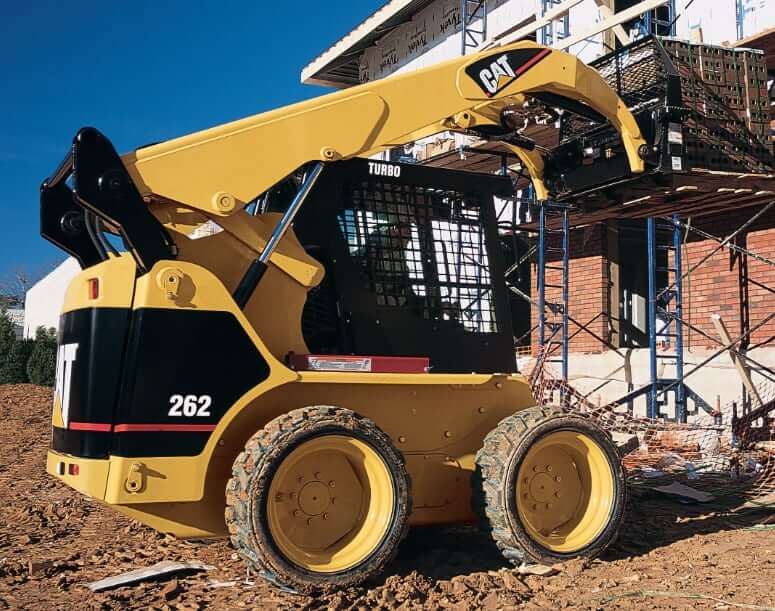

Технические характеристики

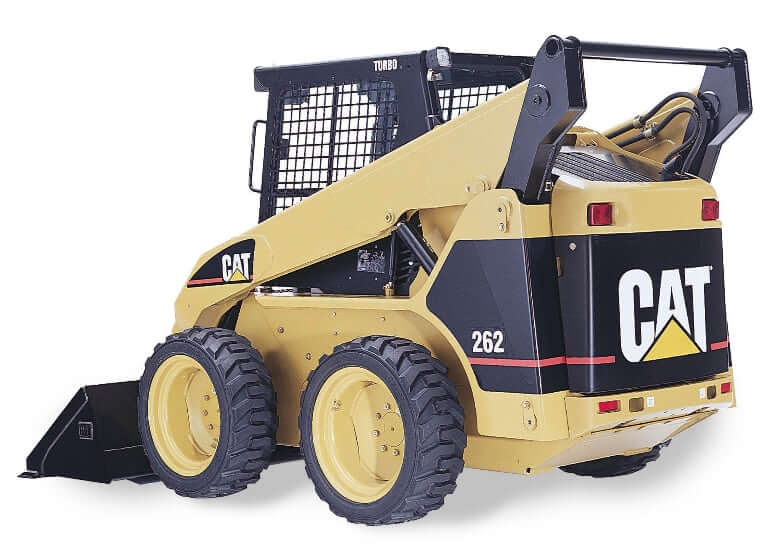

Размеры и габариты
Длина (с ковшом) | 3616 мм |
Ширина по колесам | 1829 мм |
Дорожный просвет | 228.6 мм |
Высота до верха кабины с ROPS | 2080 мм |
Колесная база | 1228 мм |
Длина (без ковша) | 2910 мм |

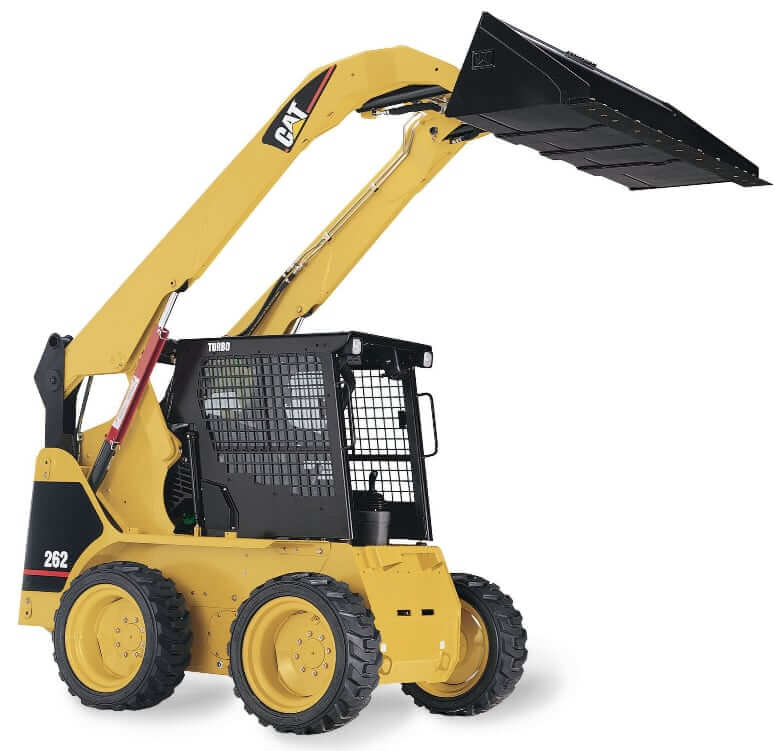

Максимальная высота разгрузки по кромке ковша | 2435 мм |
Вылет при максимальном подъеме и разгрузке | 780 мм |
Колесная база | 0.11 м |
Длина пальца ковша — Положение перевозки | 243.84 мм |
Максимальная высота разгрузки по кромке ковша | 2494.29 мм |
Длина — Без ковша | 2903.22 мм |
Длина пальца ковша — Максимальный подъем | 0.28 м |
Максимальная габаритная высота | 4089.4 мм |
Высота до верха кабины с ROPS | 0.18 м |
Вылет бампера (задняя ось) | 1041.41 мм |
Досягаемость — Максимальный подъем/разгрузка | 825.5 мм |
Радиус поворота по переднему габариту (с ковшом) | 2264 мм |
Длина — С опущеным ковшом | 3616.96 мм |
Ширина машины с учетом колес | 1828.8 мм |
Эксплуатационные характеристики | |
Вырывное усилие — Цилиндр наклона | 2364.13 кг |
Вырывное усилие — Цилиндр подъема | 2277.04 кг |
Номинальная грузоподъёмность | 1133.99 кг |
Проектная рабочая производительность с опциональным противовесом | 1156.67 кг |
Опрокидывающая нагрузка | 2267.97 кг |
Двигатель
Число цилиндров | 4 |
Производитель мотора | Caterpillar |
Модель двигателя | 3034T |
Полная мощность двигателя | 59.7 кВт |
Полезная мощность двигателя | 55.2 кВт |
Измерение мощности при | 2600 об/мин |
Рабочий объем | 3 л. |
Диаметр цилиндра | 97.1 мм |
Ход поршня | 100.1 мм |
Модель двигателя | Cat 3034C |
Чистая мощность маховика | 55.2 кВт |
Эксплуатационные характеристики
Эксплуатационная масса | 1611.2 кг |
Объем топливного бака | 90 л. |
Максимальная скорость | 12.1 км/ч |
Объем гидросистемы | 53 л. |
Рабочая скорость | 12.1 км/ч |
Фронтальное оборудование
Номинальная грузоподъёмность | 1134 кг |
Угол разгрузки ковша | 4779.6° |
Объем ковша | 0.5 куб.м. |
Весовые характеристики
Эксплуатационная масса | 3472.3 кг |

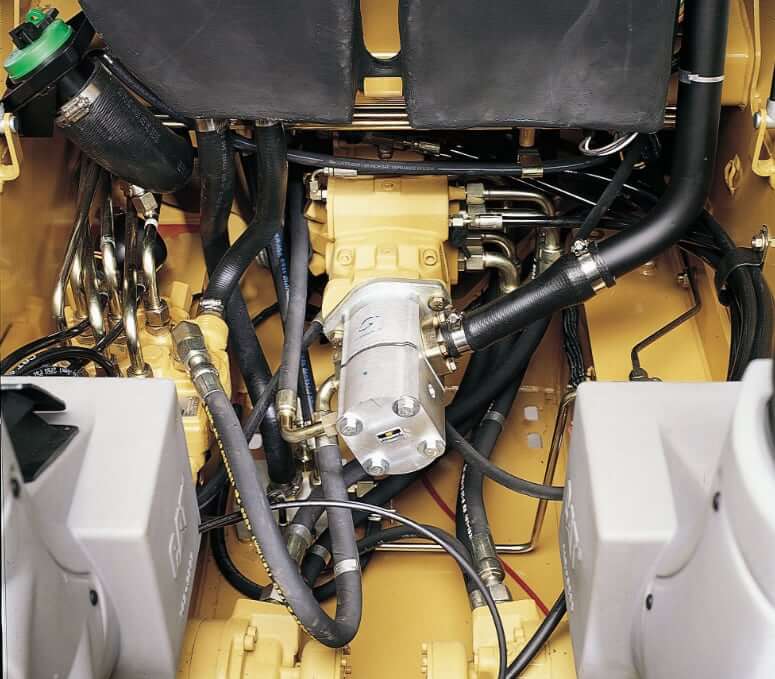

Гидравлика
Производительность гидронасоса | 83 л/мин |
Гидравлика
Гидравлическое давление погрузчика | 3300 psi |
Гидравлический поток погрузчика | 22 гал/мин |
Гидравлический поток | Станд. поток |

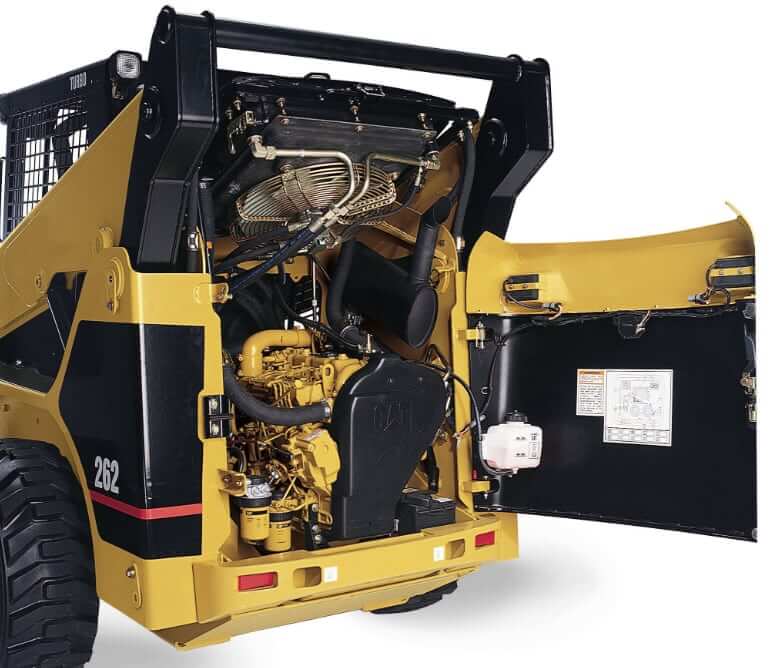

Объемы заправочных жидкостей
Объем системы охлаждения двигателя | 9.9 л. |
Объем топливного бака | 90.1 л. |
Объем гидробака | 34.9 л. |
Объем моторного масла (вместе с фильтром) | 6.9 л. |
Емкость гидравлической системы | 53 л. |
Емкость кожуха цепной передачи (с каждой стороны) | 8 л. |

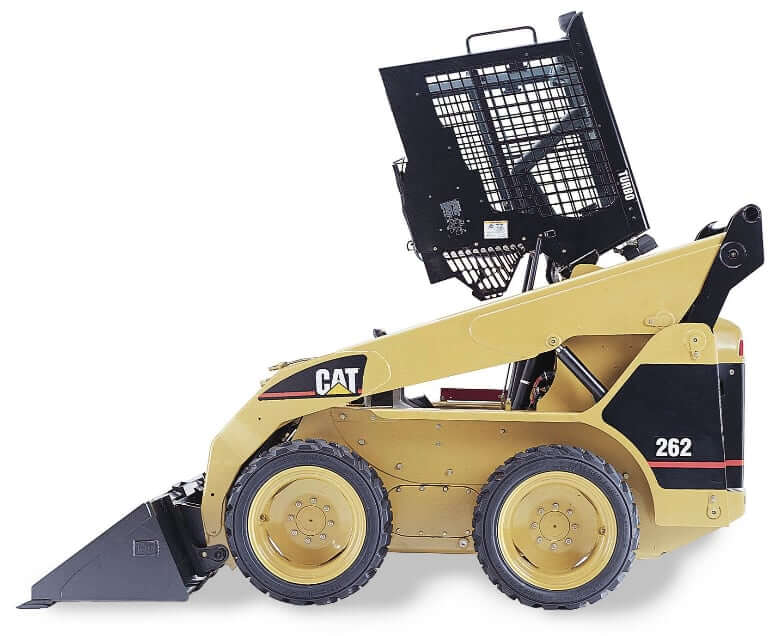

Кабина
ROPS | SAE J1040 MAY94 and ISO3471:1994 |
FOPS | SAEJ/ISO 3449 APR98 Level I and ISO3449:1992 Level I |
FOPS уровня II | SAEJ/ISO 3449 APR 98 Level II and ISO 3449:1992 Level II (опц.) |
