Технические характеристики

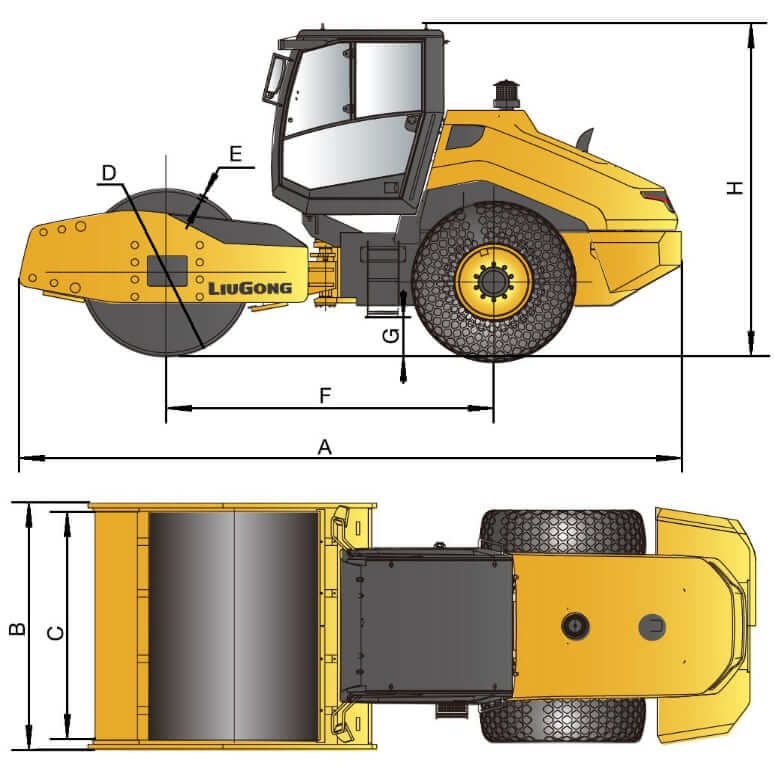

Размеры и габариты
| A. Габаритная длина | 6000 мм |
| B. Габаритная ширина | 2280 мм |
| C. Ширина вальца | 2130 мм |
| D. Диаметр вальца | 1555 мм |
| E. Толщина вальца | 30 мм |
| F. Колесная база | 2980 мм |
| G. Дорожный просвет | 470 мм |
| H. Габаритная высота до верха кабины с ROPS | 3080 мм |
| Минимальный радиус разворота | 6500 мм |
Валец
| Статическая линейная нагрузка | 45.5 кг/см |
| Амплитуда 1 | 1.2 мм |
| Амплитуда 2 | 2 мм |
| Частота вибрации 1 | 30 Гц |
| Частота вибрации 2 | 33 Гц |
| Центробежная сила 1 | 220 кН |
| Центробежная сила 2 | 300 кН |
Двигатель
| Число цилиндров | 6 |
| Производитель мотора | Cummins |
| Модель двигателя | Cummins 6BTAA5.9-C160 |
| Рабочий объем | 5.9 л. |
| Диаметр цилиндра | 102 мм |
| Ход поршня | 120 мм |
| Полезная мощность двигателя | 118 кВт |
| Измерение мощности при | 2200 об/мин |
| Максимальный крутящий момент | 670 Нм |
| Измерение крутящего момента при | 1500 об/мин |
| Подача воздуха в двигатель | Турбонаддув с интеркулером |
| Экологические нормы выбросов | US EPA Tier 2 + EU Stage II |
Эксплуатационные характеристики
| Эксплуатационная масса | 15500 кг |
| Нагрузка на валец | 9500 кг |
| Нагрузка на заднюю ось | 6000 кг |
| Напряжение бортовой сети | 24 В |
| Аккумуляторная батарея | 2х 12 В |
| Комплект сегментов кулачкового вальца | Опционально |
| Размер задних колес | 23,1-26-12PR |
| Давление в шинах | 200 — 220 кПа |
Трансмиссия
| Тип трансмиссии | Гидростатическая трансмиссия Sauer |
| Количество передач | 4F / 4R |
| Максимальная скорость | 12.0 км/ч |
| Преодолеваемый уклон | 50% |
| Рабочая тормозная система | Гидравлические тормоза |
| Стояночный тормоз | С механическим включением, гидравлическим отключением |
Гидравлика
| Производитель гидронасоса | SAUER |
| Тип основного гидронасоса | Поршневой насос |
| Давление разгрузки контура рабочего оборудования | 35000 кПа |
| Давление разгрузки контура рулевого управления | 16000 кПа |
Объемы заправочных жидкостей
| Объем топливного бака | 200 л. |
| Объем моторного масла (с масляным фильтром) | 17 л. |
| Объем системы охлаждения двигателя | 28 л. |
| Объем гидросистемы (включая гидравлический бак) | 110 л. |
Здравствуйте! Прошу сообщить средний расход топлива за 1 час работы для утверждения приказом для LiuGong CLG 6616E виброкаток грунтовый
Здравствуйте Николай. LiuGong не публикует в открытых спецификациях точный паспортный расход топлива для катка CLG 6616E с двигателем Cummins 6BTAA5.9-C160. Однако, можно получить примерный / усредненный показатель расхода. Для двигателя Cummins серии 6BTAA (механический/простая топливная система) удельный расход примерно 210-230 г/кВт·ч, при мощности двигателя в 118 кВт (160 л.с.) и 100% нагрузке:
118 кВт × 0.22 кг/кВт·ч ≈ 26 кг/ч ≈ 30–32 л/ч
В рабочем режиме реальной работа катка нагрузка на мотор примерно 60–75% от номинальной, таким образом расход горючего составит около 18–25 л/ч.
Расход топлива сильно зависит от ряда факторов, это и режим вибрации (включена/выключена), и тип грунта (песок vs глина vs щебень), и работа на уклонах. А также в целом от состояния топливной системы, двигателя и непосредственно ТНВД. Как средний расход для планирования топлива на объекте можно принять ≈20–22 л/ч. Либо можно провести замеры непосредственно при работе, и на основании практических данных определить реальный расход.
