Фронтальное оборудование
| Емкость ковша (стандартный) |
3.5 куб.м. |
| Ширина ковша (стандартный) |
2970 мм |
| Вырывное усилие |
181 кН |
| Статическая опрокидывающая нагрузка |
13700 кг |
| Статическая опрокидывающая нагрузка (40° поворот) |
11950 кг |
| A. Высота разгрузки по оси шарнира ковша |
4156 мм |
| B. Максимальная высота разгрузки при угле наклона ковша 45° |
2978 мм |
| C. Вылет при максимальном подъеме и разгрузке |
1231 мм |
| D. Глубина копания (толщина срезаемого слоя) |
50 мм |
| S1. Угол наклона ковша на уровне земли |
44° |
| S2. Угол наклона ковша при движении |
49° |
| S3. Угол наклона ковша на максимальной высоте |
57° |
| S4. Максимальный угол разгрузки на полной высоте |
45° |

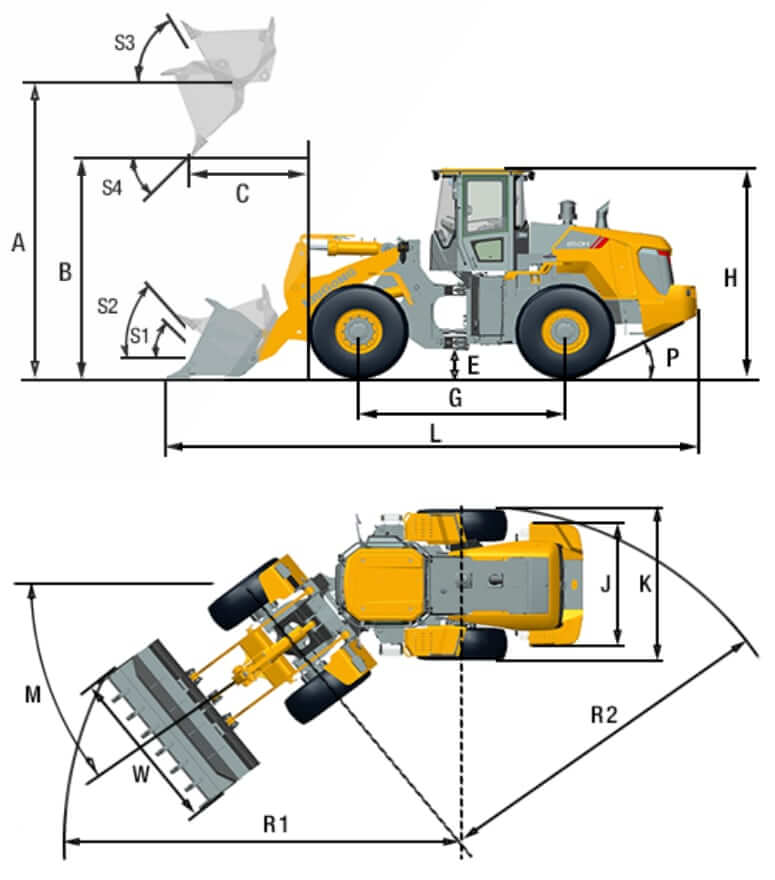

Размеры и габариты
| E. Дорожный просвет |
431 мм |
| G. Колесная база |
3320 мм |
| H. Высота до верха кабины с ROPS |
3500 мм |
| J. Ширина колеи |
2150 мм |
| K. Ширина по колесам |
2750 мм |
| L. Длина с ковшом на земле |
8390 мм |
| M. Макс. угол поворота полурам |
±38° |
| P. Угол заднего съезда (свеса) |
30° |
| R1. Радиус разворота (по кромке ковша) |
6903 мм |
| R2. Радиус разворота (по заднему колесу) |
6205 мм |
| W. Ширина LiuGong 856H по ковшу |
2970 мм |
Размеры фронтального погрузчика LiuGong 856H зависят от года выпуска машины, размера колеса, марки двигателя, узлов и агрегатов, влияющих на габариты спецтехники.
Двигатель
| Число цилиндров |
6 |
| Модель двигателя |
Cummins |
| Модель двигателя |
Cummins 6LTAA9.3 |
| Рабочий объем |
9.3 л. |
| Диаметр цилиндра |
116 мм |
| Ход поршня |
148 мм |
| Полная мощность двигателя |
162 кВт |
| Полезная мощность двигателя |
152 кВт |
| Измерение мощности при |
2200 об/мин |
| Максимальный крутящий момент |
940 Нм |
| Измерение крутящего момента при |
1300 об/мин |
| Топливная система |
Прямой впрыск |
| Подача воздуха в двигатель |
Турбонаддув с промежуточным охлаждением |
| Экологические нормы выбросов |
US EPA Tier 2 + EU Stage II |
Эксплуатационные характеристики
| Эксплуатационная масса |
17250 кг |
| Напряжение бортовой сети |
24 В |
| Генератор переменного тока |
70 А |
| Аккумуляторная батарея |
2х 12 В, 120 Ач, CCA 850 |
| Стартер |
24 В, 7.5 кВт |
| Защита кабины |
ROPS (ISO 3471) + FOPS (ISO 3449) |
| Уровень шума, в кабине |
83 дБ(А) |
| Уровень шума, внешний |
113 дБ(А) |
| Размер передних колес |
23.5 — 25PR16 |
| Размер задних колес |
23.5 — 25PR16 |
Трансмиссия
| Тип |
Трансмиссия планетарного типа с переключением передач под нагрузкой |
| Гидротрансформатор |
Четырехэлементный двухступенчатый |
| Количество передач |
2F / 1R |
| Макс. скорость |
36 км/ч |
| Макс. скорость задним ходом |
15 км/ч |
| Рабочая тормозная система |
2-контурные дисковые тормоза с пневмо/гидроприводом |
| Стояночный тормоз |
Ручной стояночный тормоз барабанного типа с гидроприводом |
Рулевое управление
| Рулевой механизм |
Шарнирно-сочленённая рама |
| Цилиндры |
2х гидроцилиндра двустороннего действия |
| Макс. угол поворота полурам |
±38° |
| Передний мост |
Стандартный дифференциал LiuGong |
| Задний мост |
Стандартный дифференциал LiuGong |
| Угол качания моста |
±10° |

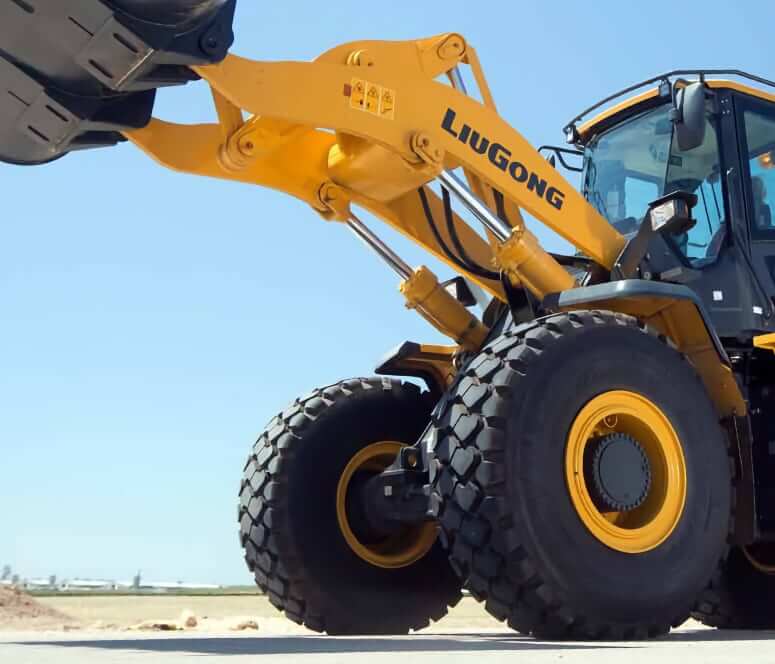

Гидравлика
| Тип основного гидронасоса |
2х шестеренных насоса постоянной производительности с приоритетом контура рулевого управления |
| Макс. поток основного гидронасоса |
140 л/мин |
| Предельное давление гидросистемы (рабочее оборудование) |
20700 кПа |
| Предельное давление гидросистемы (рулевое управление) |
16500 кПа |
| Фильтрация гидравлического масла |
Фильтрующий элемент 12 мкм |
| Клапаны |
Гидроклапаны двойного действия, двухзолотниковые |
| Цилиндры |
Гидроцилиндры двойного действия для всех функций |
Гидравлический цикл
| Время подъема |
5.2 сек |
| Время сброса |
1.3 сек |
| Время опускания |
3.0 сек |
| Время полного гидравлического цикла |
9.5 сек |

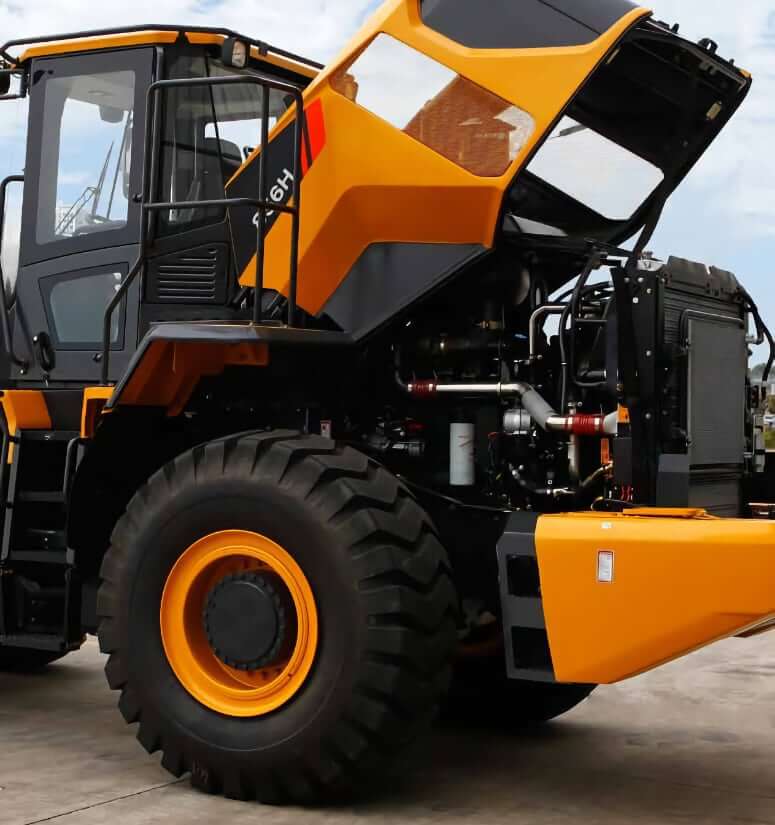

Объемы заправочных жидкостей
| Объем топливного бака |
280 л. |
| Объем моторного масла (с масляным фильтром) |
26 л. |
| Объем системы охлаждения |
36 л. |
| Объем гидравлической системы |
225 л. |
| Объем трансмиссионной жидкости |
45 л. |
| Объем масла в картере переднего моста |
33 л. |
| Объем масла в картере заднего моста |
33 л. |
Ковши и грейферы для LiuGong 856H
| Тип ковша |
Емкость |
Ширина |
Высота |
| MP, зубья на болтах |
3.0 куб.м. |
2970 мм |
1334 мм |
| 3.3 куб.м. |
2970 мм |
1416 мм |
| 3.5 куб.м. |
2970 мм |
1430 мм |
| 4.0 куб.м. |
3210 мм |
1412 мм |
| 4.5 куб.м. |
3210 мм |
1554 мм |
| MP, режущий край и зубья на болтах |
3.0 куб.м. |
2970 мм |
1353 мм |
| 3.5 куб.м. |
2970 мм |
1416 мм |
| 3.0 куб.м. |
2920 мм |
1352 мм |
| 3.5 куб.м. |
2920 мм |
1415 мм |
| 3.7 куб.м. |
2920 мм |
1449 мм |
| 4.2 куб.м. |
3160 мм |
1431 мм |
| 4.7 куб.м. |
3160 мм |
1553 мм |
| 5.2 куб.м. |
3160 мм |
1534 мм |
| 5.6 куб.м. |
3160 мм |
1584 мм |
| Ковш для скальных пород, V-образный нож |
2.5 куб.м. |
2890 мм |
1375 мм |
| 2.7 куб.м. |
2886 мм |
1405 мм |
| Грейфер |
Ø1000 мм |
2158 мм |
1685 мм |
| Ø350 мм |
2600 мм |
1520 мм |
| Ø350 мм |
2600 мм |
1520 мм |
| Ø500 мм |
2158 мм |
1685 мм |
| Ø700 мм |
1678 мм |
1923 мм |
| Ø1400 мм |
2628 мм |
2017 мм |
| Ø1360 мм |
2840 мм |
1944 мм |
